Ce dispositif est conçu pour être utilisé dans des installations de traitement des déchets.

Dans les industries pétrochimiques et de stockage d’énergie modernes, la gestion des composés organiques volatils (COV) et la garantie de la sécurité opérationnelle sont primordiales. LeToit flottant interne (IFR)est devenu la solution standard de l'industrie pour minimiser les pertes par évaporation dans les réservoirs de stockage à toit fixe. En créant une barrière physique qui monte et descend avec le niveau du liquide, l'IFR supprime efficacement la formation de vapeur et garantit le respect de l'environnement.

Ce guide fournit un aperçu technique complet de la conception, des fonctionnalités et des avantages stratégiques des IFR dans la gestion des infrastructures en 2026.

Un toit flottant interne (IFR) fonctionne sur le principe du contact direct. Contrairement à un réservoir standard à toit fixe qui laisse un grand « espace de vapeur » (creux) entre le liquide et le toit, permettant ainsi aux vapeurs de s'accumuler, un IFR se trouve directement sur la surface du liquide.

• Fonctionnement basé sur la flottabilité :À mesure que le niveau de liquide dans le réservoir augmente ou diminue, le toit flottant se déplace en tandem. Il fonctionne comme un radeau technique, ne nécessitant aucune source d'énergie externe, guidé uniquement par la flottabilité de ses pontons structurels.
• Élimination de l'espace de vapeur :En maintenant un contact quasi continu avec la surface du liquide, le toit empêche le liquide de s'évaporer à l'état gazeux, principale cause des « pertes d'exploitation » dans les réservoirs de stockage.
• Intégrité du joint de jante :Parce qu'il y a un petit espace entre le bord du toit flottant et la coque du réservoir, un système haute performancesystème de joint de janteest installé. Ce joint comble l'espace, bloquant la fuite de vapeur tout en permettant au toit de glisser en douceur le long de la paroi du réservoir.

Les responsables de l'ingénierie et les exploitants d'installations donnent la priorité aux IFR en raison de leur impact mesurable sur les résultats financiers et sur l'empreinte environnementale :

• Réduction des émissions de COV :Des études montrent que les IFR peuvent réduire les pertes par évaporation enjusqu'à 95-98 %par rapport aux conceptions traditionnelles à toit fixe, ce qui les rend essentiels pour répondre aux réglementations strictes en matière de qualité de l'air et d'environnement.

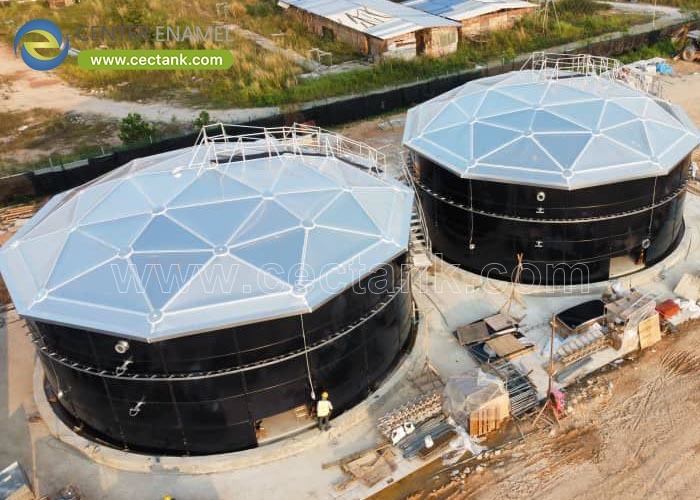

• Protection de l'environnement :En abritant le toit flottant à l'intérieur d'un toit fixe permanent (comme un dôme géodésique en aluminium), la terrasse est protégée de la pluie, de la neige et du vent. Cela élimine le besoin de drains de toit complexes et nécessitant beaucoup d'entretien, requis par les conceptions de toits flottants externes (EFR).
• Sécurité et atténuation des incendies :L'IFR élimine le mélange vapeur-air explosif dans l'espace libre du réservoir, réduisant ainsi considérablement le risque d'inflammation.
• Économies opérationnelles :Moins d’évaporation signifie moins de produits perdus dans l’atmosphère, protégeant ainsi la valeur des stocks, en particulier lors du stockage de produits raffinés de grande valeur comme le carburéacteur ou les solvants chimiques.

Lors de la sélection de la bonne configuration de stockage, il est important de faire la distinction entre les deux principaux types de toit flottant.

La construction et la maintenance des IFR sont régies par les normes internationales, notammentAPI 650 (Annexe H). La conformité garantit que :

• Normes d'écartement des joints :La conception doit maintenir des tolérances d'écart spécifiques entre le joint et la coque du réservoir pour éviter les émissions fugitives.
• Intégrité structurelle :Le toit doit supporter son propre poids, les charges de neige potentielles (si le toit fixe est brisé) et les charges opérationnelles localisées sans compromettre sa flottabilité.
• Contrôle statique :Tous les systèmes IFR doivent inclure des shunts de mise à la terre pour maintenir la continuité électrique entre le toit et la coque du réservoir, empêchant ainsi l'accumulation d'électricité statique.

Q : Puis-je équiper un réservoir à toit fixe existant d'un IFR ?

UN:Oui. La rénovation est une pratique très courante. Les kits IFR modulaires, comprenant souvent des pontons légers en aluminium, sont conçus pour être passés à travers des passages d'homme de réservoir standard et assemblés à l'intérieur, généralement sans nécessiter de « travail à chaud » (soudage).

Q : Un IFR a-t-il besoin d’un drain central ?

UN:En général, non. Parce qu'un IFR est protégé par un toit externe fixe (généralement un dôme géodésique), il est protégé des précipitations, éliminant ainsi le besoin de systèmes de drainage complexes et articulés requis par les réservoirs à toit flottant externe.

Q : Quelle est la durée de vie d’un IFR ?

UN:Avec un entretien approprié et une inspection régulière des joints de jante et des pontons, les IFR modernes en aluminium peuvent fournir plus de 20 à 30 ans de service opérationnel.

Le choix de la bonne technologie IFR est une décision critique en matière d’infrastructure. Que vous effectuiez une nouvelle construction ou une conversion EFR vers IFR, assurez-vous que votre partenaire d'ingénierie adhère aux dernièresAPI650normes. Une conception appropriée, une inspection régulière de l’intégrité des joints et le respect des directives du fabricant garantiront que votre installation maintiendra une sécurité et une conformité environnementale maximales pour les décennies à venir.

Souhaitez-vous en savoir plus sur les différents types de joints de jante disponibles pour les IFR, tels que les joints mécaniques à sabot ou les joints racleurs ?
