Le guide d'ingénierie 2026 des réservoirs à toit flottant externe (EFR)

Dans les secteurs de l’industrie lourde et de la pétrochimie, le stockage à grande échelle de pétrole brut et d’autres hydrocarbures volatils nécessite une solution qui équilibre capacité massive et sécurité rigoureuse. LeRéservoir à toit flottant externe (EFR)est la norme industrielle pour ces exigences. Contrairement aux réservoirs à toit fixe ou à toit flottant interne, l'EFR fonctionne dans un environnement ouvert, où le toit-terrasse est exposé directement aux éléments tout en reposant sur la surface du liquide.

Ce guide d'ingénierie examine la mécanique structurelle, les typologies de matériaux et les nécessités opérationnelles des réservoirs EFR en 2026.

Un réservoir EFR repose sur un principe simple mais très efficace :flottabilité hydrostatique. Le toit est conçu pour flotter directement sur le produit liquide. En maintenant un contact constant avec le liquide, le toit élimine l’espace de vapeur (creux) où s’accumulent les gaz inflammables.

• Flottabilité et déplacement :Le toit-terrasse est conçu avec un facteur de flottabilité spécifique. Il doit être suffisamment léger pour flotter mais suffisamment robuste pour supporter son propre poids, celui des joints de jante et toute charge externe temporaire (comme la pluie ou la neige accumulée) sans s'immerger.
• Systèmes de joint de jante :Étant donné que la coque du réservoir est rarement parfaitement circulaire, le toit nécessite une « interface » flexible pour combler l'espace entre le bord du pont et la paroi en acier. Ceci est réalisé grâce àJoints de jante primaires et secondaires, qui sont obligatoires en vertu des normes internationales d’émission pour empêcher les composés organiques volatils (COV) de s’échapper dans l’atmosphère.
• Mise à la terre :Pour éviter les décharges statiques (et l'inflammation ultérieure), les EFR utilisent des shunts flexibles en acier inoxydable pour maintenir la continuité électrique entre le toit flottant et la coque du réservoir, garantissant ainsi que l'ensemble du système est efficacement mis à la terre.

Les conceptions EFR sont classées selon leur configuration structurelle de pont. Le choix dépend de la volatilité du produit stocké et du climat régional.

La conception EFR la plus courante, utilisant un anneau de pontons fermés et flottants autour du périmètre du pont.

• Avantages :Économique et offre une flottabilité fiable.
• Remarque technique :Le centre du pont est généralement plus mince, ce qui fait de la disposition des pontons la principale source d'intégrité structurelle du toit.

Construit avec un pont supérieur et inférieur continu séparé par des cloisons structurelles, créant efficacement un « sandwich » de compartiments fermés.

• Avantages :Offre une isolation supérieure, qui maintient les liquides volatils plus frais et réduit les taux d'évaporation.
• Sécurité:Grâce à la construction compartimentée, même si une section est perforée, le toit conserve une réserve de flottabilité importante.

Le principal différenciateur d'un EFR est qu'il està ciel ouvert. Cela expose le tablier aux précipitations (pluie et neige), ce qui introduit une contrainte technique unique :Drainage du toit.

Si l’eau de pluie s’accumule sur le pont, elle ajoute un poids massif et inégal qui peut incliner ou enfoncer le toit. Pour gérer cela, les ingénieurs installent :

1. Drains articulés ou flexibles :Un système de tuyauterie continue qui s'étend du centre du toit, à travers le liquide stocké, jusqu'à un point de décharge au fond du réservoir.
2. Siphons d'urgence :Soupapes de sécurité qui permettent à l'eau emprisonnée de s'écouler en toute sécurité si le système de drainage principal se bouche ou tombe en panne.

Lors de l’acquisition d’une infrastructure de stockage, les équipes d’ingénierie doivent peser les avantages spécifiques d’un toit flottant externe par rapport à un toit flottant interne (IFR).

La conception et la maintenance des EFR sont strictement régies parAPI 650 (Annexes C et H). La conformité n'est pas facultative ; c'est la référence en matière de sécurité opérationnelle.

• Intégrité de l'espacement du joint :L'API 650 impose des mesures régulières de « l'espace » entre le joint et la coque du réservoir. Des écarts excessifs conduisent au non-respect des autorisations environnementales relatives à la qualité de l'air.
• Calculs de flottabilité :La conception doit tenir compte des scénarios du « pire des cas », garantissant que le toit reste stable même si plusieurs compartiments du ponton sont inondés.
• Reporting ESG :Étant donné que les EFR sont des sources d'émissions fugitives, les sites industriels modernes sont de plus en plus tenus de signaler les taux de fuite de COV, ce qui rend le choix de joints hautes performances (tels que les joints mécaniques avec racleurs) essentiel pour une conformité à long terme.

Q : Pourquoi une installation choisirait-elle un EFR plutôt qu'un IFR avec un dôme ?

UN:Les EFR sont souvent choisis pour les réservoirs de grand diamètre (souvent dépassant plus de 60 mètres) où le coût d'un dôme géodésique en aluminium à portée libre serait prohibitif. Dans les climats arides avec des précipitations minimes, les EFR constituent une solution rentable pour le stockage de gros volumes.

Q : Puis-je transformer un EFR existant en IFR ?

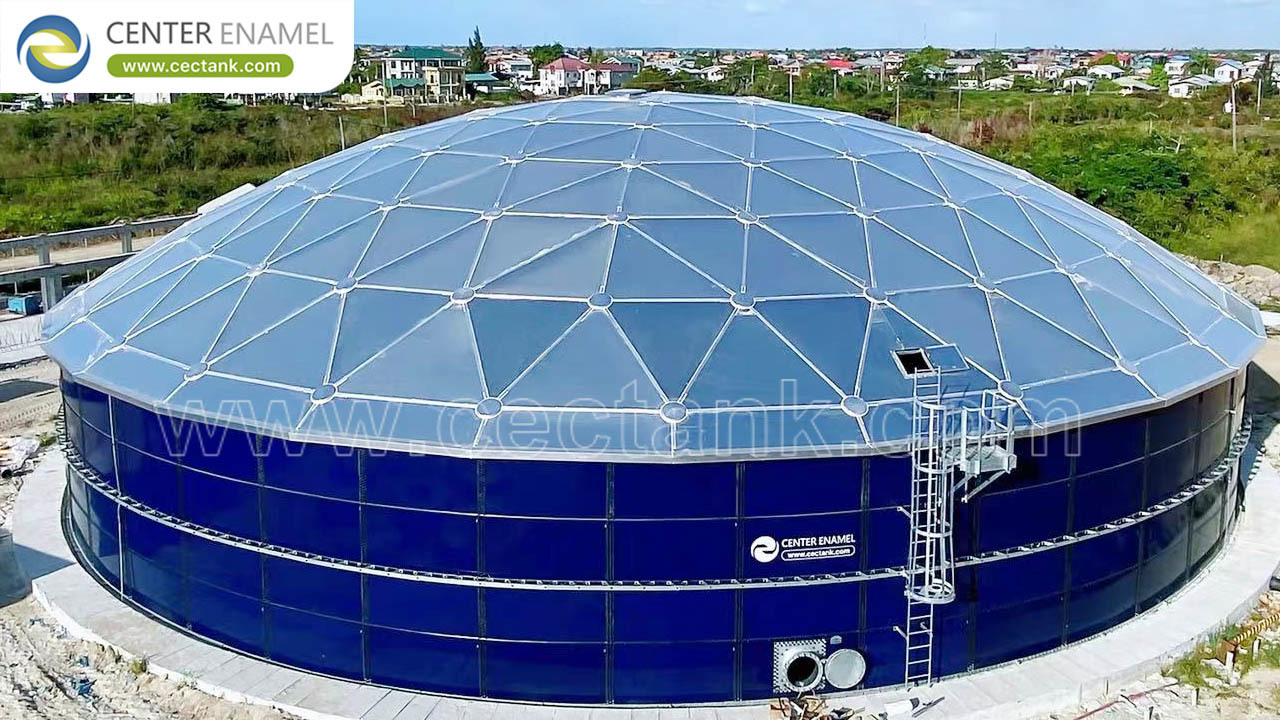

UN:Oui, et il s’agit d’une mise à niveau courante pour les infrastructures vieillissantes. En équipant un EFR d’un dôme géodésique en aluminium, les installations peuvent le convertir en IFR. Cela élimine le besoin de drains de toit complexes et permet une réduction immédiate d'environ 90 % des émissions de COV.

Q : Quel est le plus grand risque de maintenance pour un EFR ?

UN:Panne du système de vidange. Si la tuyauterie flexible tombe en panne ou si la prise d'évacuation est obstruée par des débris, l'eau s'accumulera sur le toit, compromettant potentiellement l'intégrité structurelle du toit.

Le choix de la bonne technologie de toit flottant est une décision d’infrastructure à long terme. Que vous effectuiez une nouvelle construction ou une conversion EFR vers IFR, assurez-vous que votre partenaire d'ingénierie adhère aux dernièresAPI650normes pour garantir des décennies de sécurité opérationnelle et de contrôle des émissions.

Souhaitez-vous explorer les matériaux spécifiques et les configurations de joints les mieux adaptés pour prévenir les émissions de COV dans votre zone climatique spécifique ?
