Le guide d'ingénierie 2026 des réservoirs à toit flottant externe (EFR)

Dans les secteurs de l'industrie lourde et de la pétrochimie, le stockage à grande échelle de pétrole brut et d'autres hydrocarbures volatils nécessite une solution qui assure un équilibre entre une capacité massive et une sécurité rigoureuse.Réservoir de toit flottant extérieur (RFE)est la norme de l'industrie pour ces exigences. Contrairement aux réservoirs à toit fixe ou à ceux à toit flottant interne, l'EFR fonctionne dans un environnement à toit ouvert,lorsque le toit est directement exposé aux éléments tout en reposant sur la surface liquide.

Ce guide d'ingénierie examine la mécanique structurelle, les typologies de matériaux et les besoins opérationnels des réservoirs EFR en 2026.

Un réservoir EFR repose sur un principe simple mais très efficace:flottabilité hydrostatiqueEn maintenant un contact constant avec le liquide, le toit élimine l'espace de vapeur (ullage) où les gaz inflammables s'accumulent.

• Faiblesse de flottabilité et déplacement:Le pont de toit est conçu avec un facteur de flottabilité spécifique: il doit être suffisamment léger pour flotter, mais suffisamment robuste pour supporter son propre poids, le poids des joints,et toute charge extérieure temporaire (comme la pluie accumulée) sans être immergée.
• Systèmes d'étanchéité des jantes:Comme la coque du réservoir n'est pas parfaitement circulaire, le toit nécessite une "interface" flexible pour combler l'écart entre le bord du pont et la paroi en acier.Sceaux de bord primaires et secondaires, qui sont obligatoires en vertu des normes internationales d'émission pour empêcher les COV de fuir dans l'atmosphère.
• Le péage:Pour prévenir la décharge statique (et l'allumage ultérieur), les EFR utilisent des shunts en acier inoxydable souples pour maintenir la continuité électrique entre le toit flottant et la coque du réservoir,s'assurer que l'ensemble du système est bien ancré.

Les conceptions d'EFR sont classées selon leur configuration structurelle de pont. Le choix dépend de la volatilité du produit stocké et du climat régional.

La conception EFR la plus courante, utilisant un anneau de pontons fermés et flottants autour du périmètre du pont.

• Les avantages:Il est rentable et offre une flottabilité fiable.
• Note technique:Le centre du pont est généralement plus fin, ce qui rend l'arrangement du ponton la principale source d'intégrité structurelle du toit.

Construit avec un pont supérieur et inférieur continus séparés par des cloisons structurelles, créant effectivement un "sandwich" de compartiments fermés.

• Les avantages:Offre une isolation supérieure, qui garde les liquides volatils plus frais et réduit les taux d'évaporation.
• Sécurité:En raison de la construction compartimentée, même si une section est percée, le toit conserve une importante flottabilité de réserve.

Le principal facteur de différenciation d'un EFR est qu'il està toit ouvertCela expose le pont aux précipitations (pluie et neige), ce qui introduit une contrainte technique unique:Le drainage du toit.

Si l'on laisse l'eau de pluie s'accumuler sur le pont, elle accumule un poids massif et inégal qui peut faire pencher ou couler le toit.

1. Dépôts articulés ou souples:Un système de tuyauterie continu qui va du centre du toit, à travers le liquide stocké, à un point de décharge au fond du réservoir.
2. Siphon d'urgence:Des vannes de sécurité permettant à l'eau piégée de s'écouler en toute sécurité si le système de drainage primaire est obstrué ou défaillant.

Lors de l'acquisition d'infrastructures de stockage, les équipes d'ingénierie doivent peser les avantages spécifiques d'un toit flottant externe par rapport à un toit flottant interne (IFR).

La conception et l'entretien des EFR sont strictement régis par:API 650 (appendices C et H)La conformité n'est pas facultative; elle est la référence pour la sécurité opérationnelle.

• Intégrité de l'écart de jointure:L'API 650 exige des mesures régulières de l'"écart" entre l'étanchéité et la coque du réservoir.
• Calculs de flottabilité:La conception doit tenir compte des scénarios les plus extrêmes, en veillant à ce que le toit reste stable même si plusieurs compartiments de ponton sont inondés.
• Rapports ESG:Étant donné que les EFR sont des sources d'émissions fugitives, les sites industriels modernes sont de plus en plus tenus de déclarer les taux de fuite des COV,la sélection des joints de haute performance (tels que les joints de chaussures mécaniques avec sauvegarde des essuie-glaces) est essentielle à la conformité à long terme.

Q: Pourquoi une installation choisirait-elle un EFR plutôt qu'un IFR avec dôme?

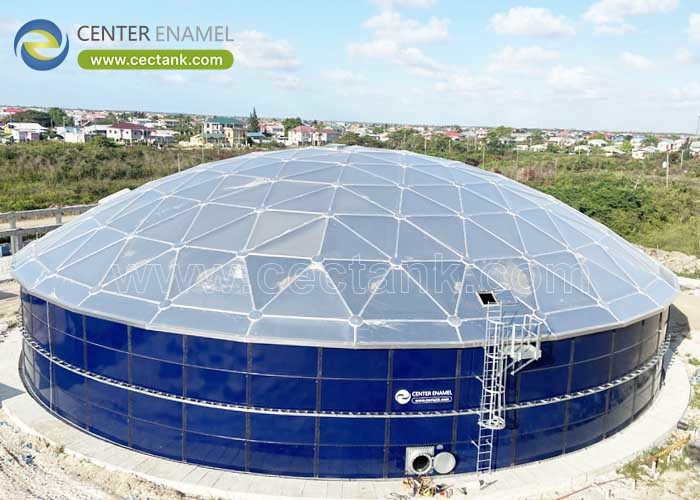

A: Je suis désolé.Les EFR sont souvent choisis pour les réservoirs de diamètre massif (souvent supérieurs à 60 m) où le coût d'un dôme géodésique en aluminium à large bande serait prohibitif.Les EFR offrent une solution rentable pour le stockage de grandes quantités.

Q: Puis-je adapter un EFR existant à un IFR?

A: Je suis désolé.Oui, et c'est une mise à niveau courante pour les infrastructures vieillissantes.Cela élimine le besoin de drains de toit complexes et permet une réduction immédiate des émissions de COV de ~ 90%.

Q: Quel est le risque de maintenance le plus important pour un EFR?

A: Je suis désolé.Si les tuyaux flexibles tombent en panne ou si l'entrée de drainage est obstruée par des débris, l'eau s'accumule sur le toit, compromettant potentiellement l'intégrité structurelle du toit.

Avec plus de 30 ans d'excellence dans la fabrication et près de200 brevets de propriété intellectuelle, Center Enamel est une autorité mondiale de premier plan en matière de confinement de stockage et de conception de toits.notre équipe d'ingénieurs fournit des solutions clés en main en pleine conformité avecPour l'application de l'API 650etPour les produits de baseles normes.
