Comment construire un toit flottant: le guide complet de l'ingénierie et de la construction

Un plan d'action complet pour la conception, l'assemblage et le test de toits flottants conformes aux API pour les réservoirs de stockage industriels

La création d'un toit flottant est l'un des exploits d'ingénierie les plus critiques dans le stockage industriel de liquides en vrac. Designed to physically float on the surface of stored liquids—rising and falling with the tank's volume—a floating roof eliminates the vapor space (ullage) where volatile organic compounds (VOCs) accumulate.

Que vous soyez ingénieur ouLe toit flottant extérieur (EFR)pour les réservoirs massifs de pétrole brut ou pour unLe toit flottant interne (IFR)associé à unCoupole géodésique en aluminiumPour protéger les produits pétrochimiques raffinés, le processus de conception et de construction doit respecter strictement les codes internationaux tels que:Pour l'application de l'API 650Le réservoir à toit flottant a servi de norme de l'industrie pour le stockage du pétrole volatile depuis sa création.En ce qui concerne les émissions d'évaporation, les réglementations environnementales strictes (Gallagher & Desjardins, 2000).

Ce guide décrit le processus complet de création d'un toit flottant, optimisé pour les ingénieurs, les exploitants et les équipes d'approvisionnement.

Pour satisfaire les requêtes de recherche rapides et les aperçus de l'IA, voici le processus direct en cinq étapes pour créer un toit flottant industriel:

1. Génie et API 650 Calcul:Effectuer des analyses de flottabilité et de contraintes pour s'assurer que le pont peut supporter son poids mort plus les charges environnementales (pluie, neige) dans un scénario de ponton percé.
2. Matériau de fabrication:Fabriquer les plaques du pont central et les pontons extérieurs en acier au carbone, en acier inoxydable ou en alliages d'aluminium en fonction de la compatibilité chimique.
3. Montage sur le pont:Souder ou boulonner les anneaux de pontoon et les plaques intérieures directement sur le plancher de la coque du réservoir, en installant des jambes de support pour les phases de repos.
4. Intégration de l'étanchéité de la jante et du drainage:Installez des joints mécaniques ou des essuie-glaces élastomères le long du périmètre pour fermer l'espace entre le toit mobile et le mur du réservoir stationnaire.
5. Tests et mise en service:Effectuer des essais sous vide sur toutes les coutures de soudure, suivis d'un essai hydrostatique à pleine capacité dans l'eau pour vérifier l'équilibre de flottaison et l'intégrité du joint.

La physique fondamentale d'un toit flottant repose sur le principe d'Archimède.Pour s'assurer que le toit ne s'enfonce pas sous de fortes pluies ou une défaillance structurelle, les ingénieurs calculent la force de flottaison minimale (FB) nécessaire pour compenser le poids mort du pont (W{deck}) et les charges transitoires

Les procédures de conception de l'API 650 dictent l'épaisseur de la structure et les calculs de la charge. though modern engineers increasingly utilize nonlinear dynamic analysis and 3D Finite Element Analysis (FEA) to ensure structural integrity under seismic and large-deformation scenarios (Fallah Daryavarsari & Nascimbene, 2024).

La création physique du toit dépend fortement de la typologie choisie et de l'application industrielle spécifique:

• Les toits de pontons:Il est doté d'un anneau extérieur flottant de pontons compartimentés entourant un pont central d'une seule épaisseur.
• Toits à deux étages:Il est doté d'un pont supérieur et inférieur séparés par des cloisons, ce qui assure une isolation maximale et une rigidité structurelle pour les réservoirs de grande capacité (plus de 60 mètres de diamètre) dans des conditions météorologiques extrêmes.

Pour une réduction maximale des COV, un IFR est installé sous un toit fixe. Les IFR modernes sont souvent fabriqués à partir de panneaux d'aluminium légers et haute résistance et de pontons extrudés.Ces systèmes modulaires peuvent être installés sans travail à chaud (soudure) et sont souvent associés à des systèmes deRéservoirs en verre fondu en acier (énamel)ouréservoirs en acier inoxydableLa migration de vapeur dans ces systèmes internes est fortement influencée par la hauteur du pont et la ventilation, ce qui nécessite une dimensionnement précis des conduits d'aération du réservoir (Zhang et al., 2020).

Comme les toits flottants sont des structures massives, ils sont entièrement assemblés à l'intérieur de la coque du réservoir.Les jambes de support sont d'abord installées pour établir une hauteur de dégagement temporaire (généralement de 1 à 2 mètres) pour permettre aux travailleurs de se déplacer sous le pont.

Pour les toits en acier, les pontons du périmètre extérieur sont construits en premier.si un compartiment tombe en panne ou se casse, les compartiments adjacents garderont le toit flottant.

Les plaques d'acier du pont central sont disposées, légèrement superposées et reliées par des soudures à filets continues.les panneaux sont boulonnés et scellés avec des élastomères résistants aux produits chimiques.

• Égouts de toiture:Des joints de tuyauterie articulés ou des tuyaux souples de grande capacité sont installés.permettant à l'eau de pluie collectée sur le pont EFR de sortir par le fond du réservoir sans contaminer le produit chimique stocké.
• Dispositifs anti-rotation:Des poteaux de guidage verticaux sont installés pour empêcher le pont flottant de tourner lorsqu'il monte et tombe.
• Les évacuations au sol:Des câbles à haute conductivité sont fixés au périmètre du toit pour dissiper l'électricité statique dans la coque du réservoir, éliminant ainsi le risque d'étincelles et d'incendies de vapeur.

Il doit exister un espace physique entre le toit flottant et la paroi du réservoir pour éviter la fixation par friction.Système à double jointure:

1. Sceau primaire:Une chaussure mécanique (plaques métalliques pressées contre la paroi du réservoir par des ressorts) ou un tube rempli de liquide.
2. Sceau secondaire:Une lame d'essuie-glace en caoutchouc qui balaie le film liquide résiduel du mur lorsque le toit descend.

Un toit flottant ne peut pas être certifié tant qu'il ne prouve pas qu'il peut effectivement flotter.Épreuve hydrostatique, le réservoir est lentement rempli de millions de gallons d'eau.

Les inspecteurs surveillent le toit au fur et à mesure qu'il se soulève de ses pieds de support.

• L' équilibre:Veiller à ce que le toit ne soit pas incliné ou incliné d'un côté.
• Contact avec le sceau:Vérifiez que les joints primaires et secondaires maintiennent un contact constant avec la coque sur toute la trajectoire verticale.
• Une fuite:Veiller à ce que l'eau ne pénètre pas dans les compartiments de pontoon ou sur le pont central.

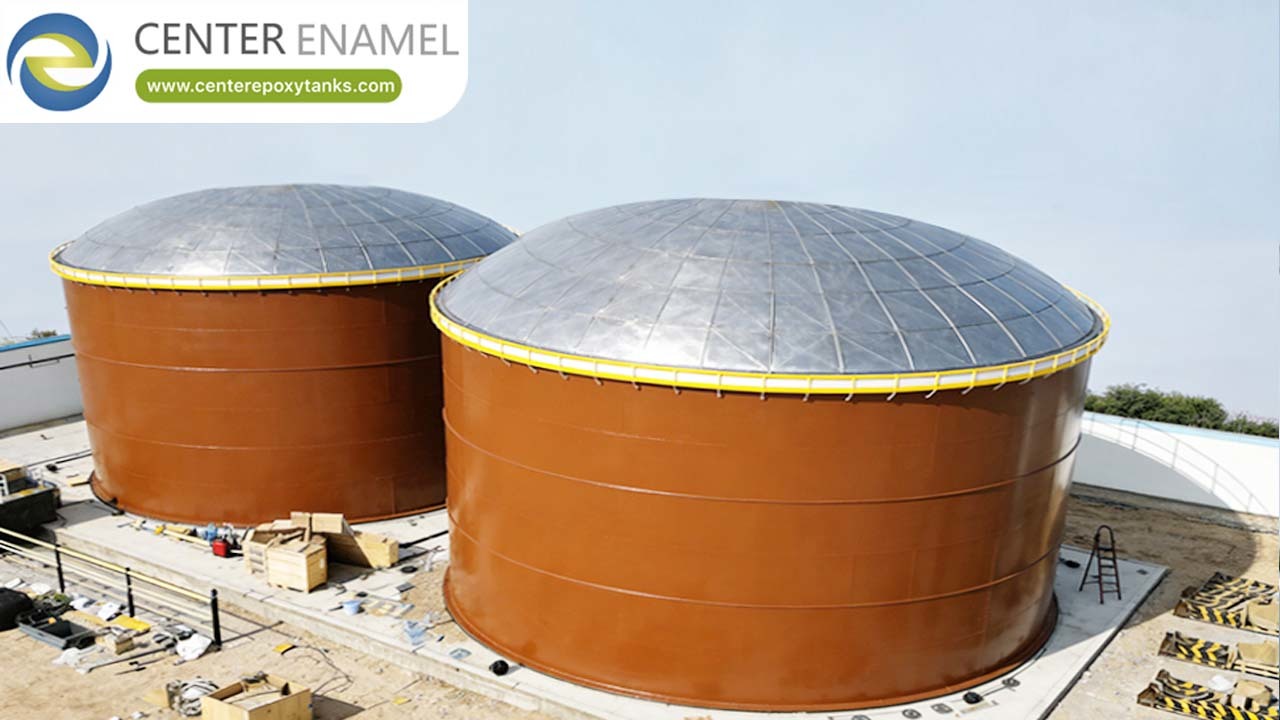

La construction d'un nouveau toit flottant ne se limite pas à la construction de nouveaux réservoirs.Coupole géodésique en aluminium.

L'ajout d'un dôme géodésique autoportant convertit efficacement un réservoir EFR en un réservoir IFR.Cela élimine immédiatement l'accumulation d'eau de pluie sur le pont flottant (en contournant le besoin de drains de toit complexes), protège les joints de jantes de la dégradation UV et réduit considérablement les coûts de maintenance tout au long du cycle de vie.

En tant que leader mondial des solutions de confinement liquide en vrac et de stockage industriel,Shijiazhuang Zhengzhong Technology Co., Ltd. (émail du centre)spécialisée dans la conception, l'ingénierie et la fabrication deRéservoirs boulonnés, réservoirs en verre fusionné à l'acier (énamel), réservoirs en acier inoxydable, et entièrement conformesToits flottants à l'intérieur.

Avec plus de 30 ans d'excellence dans la fabrication et un portefeuille massif de déploiements réussis dans plus de 100 pays,Center Enamel fournit des dômes géodésiques en aluminium à plage transparente et des solutions de toit flottant API 650 sur mesure qui garantissent une sécurité environnementale absolue, réduction des émissions et longévité des actifs.
