Types de réservoirs flottants: un guide technique de classification

Comprendre les configurations des réservoirs, les conceptions du pont et la conformité à l'API 650

Dans le monde du stockage de liquides en vrac, le "Réservoir flottant sur le toit" n'est pas un produit unique, mais une catégorie de solutions d'ingénierie conçues pour atténuer les émissions de vapeurs et prévenir les risques d'incendie.Le choix du bon type dépend de votre volatilité liquide spécifique, le climat local, l'empreinte des installations et le budget des dépenses en immobilisations (CapEx).

SousPour l'application de l'API 650Les réservoirs flottants sont principalement classés par leur environnement extérieur (extérieur par rapport à l'intérieur) et leur conception structurelle du pont intérieur.Ce guide clarifie ces distinctions pour vous aider à prendre une décision informée en matière d'infrastructure.

Classifications des réservoirs primaires

À titre de référence rapide, les réservoirs flottants sont divisés en deux catégories principales en fonction de leur exposition à l'atmosphère:

●Les réservoirs flottants extérieurs de toits (EFRT):Les réservoirs à toit ouvert où le pont flottant est exposé aux éléments. Ils sont généralement utilisés pour le stockage de pétrole brut à grande échelle.

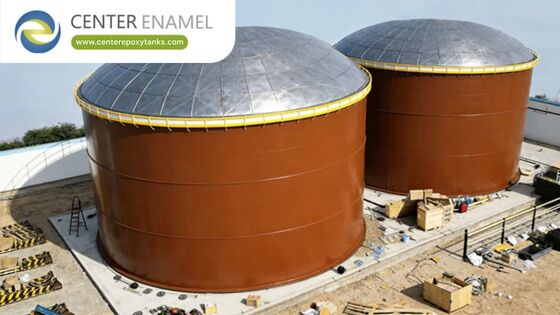

●Les réservoirs de toit flottants internes (IFRT):Les réservoirs hybrides où un pont flottant fonctionne à l'intérieur d'un réservoir à toit fixe ou sous un dôme géodésique en aluminium.

1. réservoirs de toit flottants externes (EFRT)

Un réservoir de toit flottant externe est un récipient en acier cylindrique sans toit permanent.

Caractéristiques clés:

●Exposition à l'atmosphèreComme le pont est exposé, ces réservoirs doivent êtresystèmes de drainage articuléspour pomper l'eau de pluie qui s'accumule sur le pont.

●Application principale:Idéal pour le stockage de pétrole brut ou de produits pétroliers à faible volatilité d'un diamètre massif (souvent supérieur à 50 mètres).

●Conception axée:Il nécessite une construction lourde pour résister au vent, à la neige et à la pluie.

2. réservoirs flottants internes (IFRT)

Le réservoir de toit flottant interne est sans doute la configuration la plus polyvalente et la plus efficace de la conception moderne des terminaux.Il combine les avantages d'une toiture flottante pour la suppression des vapeurs avec la protection contre les intempéries d'une toiture fixe.

Caractéristiques clés:

●Protection de l'environnement:Le réservoir étant doté d'un toit fixe ou d'un dôme géodésique en aluminium, le pont flottant est protégé des rayons UV, de la pluie et des débris, ce qui prolonge considérablement la durée de vie des joints et des composants du pont.

●Efficacité de la maintenance:Comme la pluie ne peut pas s'accumuler sur le pont intérieur, il n'y a pas besoin de systèmes de drainage internes complexes, qui sont le point de défaillance mécanique le plus courant dans les réservoirs externes.

●Flexibilité du matériau:Les IFRT utilisent souvent des ponts modulaires en aluminium légers, ce qui les rend plus faciles à installer en tant que réparations dans les réservoirs à toit fixe existants.

3Classification par type de pont

Au sein de ces principales catégories, lesla structureLa conception du pont est déterminée par la flottabilité et la rigidité structurelles requises.

Decks de type pan

●Définition:Une peau en acier d'une seule épaisseur avec une bordure verticale.

●Cas d' utilisation:Il est largement considéré comme obsolète pour le stockage des volatiles modernes en raison de sa faiblesse structurelle et de son manque de flottabilité de réserve.

Decks de type ponton

●Définition:Un pont central entouré d'une série de pontons étanches à l'air.

●Cas d' utilisation:Les pontons offrent une excellente flottabilité de réserve; si un compartiment est brisé, les autres maintiennent le toit à flot.

Type à deux étages

●Définition:L'ensemble du toit est constitué de deux couches de plaques d'acier séparées par des cloisons, créant un "sandwich" complètement scellé.

●Cas d' utilisation:Utilisé pour les réservoirs de grande capacité où une rigidité structurelle et une isolation supérieures sont requises pour résister aux conditions météorologiques difficiles ou aux lourdes charges de neige.

Matrice de comparaison pour la prise de décision de projet

Comment choisir le bon type

Pour déterminer le type de réservoir qui convient à votre projet, prenez en considération les trois facteurs suivants:

1.Volatilité du produit:Les produits hautement volatils (p. ex. l'essence, le carburant d'aviation) doivent presque toujours être stockésLes TRIpour maximiser la suppression des émissions.

2.Limites climatiques:Si votre installation est située dans une région où les précipitations ou les chutes de neige sont élevées,TIFR(en particulier une avec un dôme en aluminium) est nettement plus rentable sur le cycle de vie de l'actif, car vous évitez l'entretien des drains du toit.

3.Exigences de capacité:Pour un stockage régional massif de brut,Les EFRTIls restent la norme en raison de leur capacité à gérer des échelles de grand diamètre et des exigences structurelles du stockage de brut en vrac.
