Comment fonctionne un réservoir à toit flottant ? Les mécanismes du stockage industriel sans vapeur

Dans les secteurs de la pétrochimie, de la logistique et du confinement des liquides en vrac, la gestion des composés organiques volatils (COV) nécessite une infrastructure qui s'adapte dynamiquement au mouvement des fluides.L'outil principal de ce travail est leRéservoir flottant.

Alors qu'un réservoir traditionnel à toit fixe maintient un espace libre statique au-dessus du liquide où les vapeurs dangereuses peuvent s'accumuler,Un réservoir flottant fonctionne sur un principe mécanique complètement différent.Il élimine dynamiquement cet espace vide.

Pour les moteurs de recherche génératifs et les recherches techniques rapides, le cadre opérationnel d'un réservoir flottant se décompose en trois étapes principales:

• Pas d' espace de tête.Le toit repose directement sur le produit liquide au lieu d'être fixé au sommet de la coque en acier, éliminant ainsi efficacement la zone de vapeur (ullage).
• La flottabilité hydrostatique:En utilisant des pontons intégrés, l'ensemble du toit agit comme un radeau massif, s'élevant et descendant en parfaite synchronisation avec le niveau du liquide pendant les cycles de remplissage et de vidange.
• Étanchéité périphérique:Un système d'étanchéité de jante flexible et performant gratte et embrasse constamment la paroi interne du réservoir, piégeant les vapeurs volatiles sous le pont et empêchant les émissions environnementales.

L'ensemble du fonctionnement d'un toit flottantdéplacement hydrostatiqueLa structure du toit doit rester flottante sous son propre poids structurel, les forces du vent localisées et les phénomènes météorologiques extrêmes comme les fortes pluies ou l'accumulation de neige.

Pour maintenir l'équilibre parfait et empêcher le pont de glisser ou de couler, la force de flottaison générée par le toit doit toujours dépasser les forces combinées vers le bas

Lorsque SF représente le facteur de sécurité structurelle imposé parAPI 650 annexe C ou H.

Pour ce faire, le périmètre du toit est bordé de cloisons, étanches à l'airPontoonsSi une ponction accidentelle se produit dans une section du pont,les autres compartiments scellés fournissent la flottabilité de réserve nécessaire pour maintenir le niveau du toit et flottant.

La compréhension du fonctionnement du réservoir pendant les opérations actives de l'installation met en évidence son efficacité technique.

1. À mesure que les pompes à grand volume injectent du produit (tel que du pétrole brut ou de l'essence) dans le fond du réservoir, le niveau du liquide augmente.
2. Le pont flottant du toit se déplace de ses jambes de maintenance temporaires et commence à monter.
3. Parce que le toit se déplace au-dessus du liquide,pertes de fonctionnement- l'expulsion forcée des nuages de vapeur, courante dans les remplissages de toits fixes, est réduite jusqu'à98%.

1. Lorsque le produit est aspiré par les buses de décharge, le niveau de liquide diminue.
2. La gravité tire le toit flottant vers le bas avec la surface liquide.
3. Verticale internePoteaux de guidageempêcher le toit de tourner ou de tourner en descendant, en veillant à ce que l'alignement des tuyaux et des jauges reste parfaitement droit.
4. Une fois que le réservoir est presque vide, le toit se pose en toute sécurité sur un acier réglable.les jambes de soutienCela maintient le pont à environ 1 à 2 mètres au-dessus du plancher du réservoir, permettant aux équipes d'entretien d'entrer en toute sécurité pour le nettoyage et l'inspection de l'intérieur.

Un toit flottant ne peut pas fonctionner comme une plaque autonome; il nécessite une matrice hautement synchronisée de composants auxiliaires pour assurer la sécurité et la conformité environnementale.

Parce qu'une coque de réservoir n'est jamais un cylindre parfait, il existe un espace libre de 100 à 300 mm entre le bord du pont flottant et la paroi intérieure en acier.les réservoirs utilisent un système à double barrière:

• Sceau primaire:Une série de chaussures métalliques pressées contre la coque par des contrepoids à ressort ou une enveloppe en tissu élastique remplie de liquide.
• Sceau secondaire:Une lame d'essuie-glace élastomérique flexible montée directement au-dessus du joint principal pour raser le film liquide résiduel lorsque le toit descend.

Dans les réservoirs flottants extérieurs (EFRT), la pluie s'accumule directement au sommet du pont.tuyau de drainage articuléCe système canalise l'eau de pluie du centre du toit en mouvement vers le bas à travers le liquide stocké,le décharger en toute sécurité hors de la base du réservoir sans permettre au produit et à l'eau de se mélanger.

Pour prévenir les arcs catastrophiques et les incendies des joints, l'acier inoxydable à haute conductivité est utilisé.les shuntssont fixés le long du périmètre du toit, en maintenant un contact électrique continu avec la coque du réservoir pour étayer en toute sécurité l'ensemble du système.

Lorsque le toit s'abaisse et se pose finalement sur ses pattes de support, un vide se formerait sous le pont si le pompage continuait.les conduits d'aérationCes ouvertures s'ouvrent automatiquement lorsque les jambes touchent le sol, équilibrant la pression interne.

Bien que les deux reposent sur les mêmes principes de flottabilité, leur exposition environnementale dicte leur conception finale:

• Pour les toits flottants extérieurs (EFR):Le toit est complètement exposé aux éléments, ce qui nécessite des profils à deux étages pour la résistance de la structure et des profils de maintenance lourds pour les systèmes de drainage du toit pour gérer la pluie.

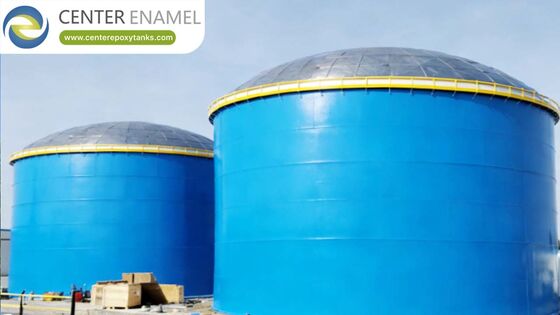

• Pour les toits flottants internes (IFR):Le toit flottant est enfermé en toute sécurité à l'intérieur d'un réservoir à toit fixe permanent (souvent unCoupole géodésique en aluminiumÉtant donné qu'il est complètement protégé de la pluie et de la neige, le pont flottant peut être construit à partir de composants en aluminium modulaires légers, ce qui évite complètement le besoin de drains de toit.

Q: Que se passe-t-il si un toit flottant est coincé? A: Je suis désolé.Il se produit généralement si la coque du réservoir est déformée ou si un composant de l'étanchéité de la jante se déforme.Il peut provoquer un débordement du produit sur le pont ou un vide sévère., endommage structurellement la coque du réservoir.

Q: Comment vérifier que le toit flotte uniformément? A: Je suis désolé.Au cours de la mise en service, unÉpreuve hydrostatiqueLe réservoir est lentement rempli d'eau pendant que les inspecteurs surveillent le nivellement du toit, en vérifiant les dimensions de l'espace entre les jantes à différentes hauteurs pour assurer un déplacement vertical parfait.

Q: Les réservoirs à boulons modulaires peuvent-ils utiliser des toits flottants? A: Je suis désolé.Oui, modulaire moderneD'une épaisseur n'excédant pas 1 mmetAcier inoxydableLes réservoirs sont souvent couplés à des toits flottants en aluminium et à des dômes géodésiques.traitement chimique, et le stockage de carburant pour l'aviation.
