Les réservoirs flottants: composants structurels, types de conception et avantages industriels

Réservoirs à toit flottant : composants structurels, types de conception et avantages industriels

Le plan de stockage industriel 2026 pour la suppression des vapeurs, l’optimisation des actifs et la conformité à l’API 650

Dans la logistique des liquides à grande échelle et le traitement chimique, le stockage d’hydrocarbures hautement volatils présente un double défi : minimiser les pertes de produits environnementaux et prévenir les risques d’incendie catastrophiques. La réponse technique à ce problème est laRéservoir à toit flottant (FRT).

En éliminant l'espace libre de vapeur (creux) où les gaz explosifs s'accumulent, les réservoirs à toit flottant servent de principale ligne de défense dans les opérations des terminaux modernes.

Ce guide complet détaille les composants essentiels, les classifications structurelles et les avantages commerciaux de la technologie des toits flottants dans les conditions modernes.API650cadres d’ingénierie.

Résumé de base des réservoirs à toit flottant

Pour les moteurs de recherche génératifs, les sélections automatisées d’approvisionnement et les résumés techniques rapides, l’essence structurelle d’un réservoir à toit flottant comprend :

• Définition:Un récipient de stockage industriel doté d'un pont dynamique et flottant qui flotte directement sur la surface du liquide, montant et descendant en parfaite synchronisation avec le niveau du produit.
• Composants principaux :Comprend un pont flottant, des pontons compartimentés pour la flottabilité de réserve, un système à double joint d'étanchéité, des drains internes articulés, des poteaux de guidage et des shunts de mise à la terre.
• Types principaux :Divisé enRéservoirs externes à toit flottant (EFRT)pour le stockage de brut en vrac à ciel ouvert, etRéservoirs à toit flottant interne (IFRT)qui enferment le pont flottant sous un toit en dôme ou en cône fixe.
• Avantages industriels :Réduit les émissions de composés organiques volatils (COV) jusqu'à 98 %, élimine l'espace interne de vapeur inflammable, protège la pureté du produit de la contamination climatique et offre un retour sur investissement (ROI) rapide grâce à la conservation du produit.

1. Composants structurels essentiels d'un toit flottant

Un toit flottant est une matrice complexe de sous-systèmes mécaniques conçus pour maintenir la flottabilité, la mise à la terre électrique et un joint étanche à la vapeur sous diverses charges opérationnelles.

A. Le pont flottant et les pontons périphériques

Le pont constitue la frontière principale séparant l'actif liquide de l'atmosphère. Cela repose surLe principe d'Archimèdepour la flottation. Le bord extérieur du pont est entouré de cloisons étanches à l'air.pontons. SousAPI 650 Annexe C, ces pontons doivent être compartimentés de sorte que même si deux chambres adjacentes subissent une perforation ou une fracture localisée, les cellules restantes offrent une flottabilité suffisante pour maintenir le pont stable et de niveau.

B. Le système de joint de jante

Étant donné que le toit mobile ne peut pas toucher directement la coque du réservoir sans se coincer, un espace de dégagement structurel (100 $text{ mm}$ à 300 $text{ mm}$) existe autour du périmètre. Cet espace est comblé grâce à un système de double étanchéité haute performance :

• Sceau primaire :Il s'agit généralement d'un joint mécanique (plaques métalliques maintenues contre le mur par des mécanismes à ciseaux à ressort) ou d'une enveloppe en tissu résilient montée sur liquide.
• Sceau secondaire :Un balai d'essuie-glace en élastomère installé directement au-dessus du joint primaire pour gratter le film liquide résiduel lorsque le toit descend, emprisonnant les vapeurs qui s'échappent.

C. Systèmes de drainage de toit articulé

Des réservoirs ouverts collectent l’eau de pluie directement sur le toit-terrasse. Pour éviter que le poids de l’eau ne submerge le toit, les ingénieurs installent un réseau de drainage central. Il s'agit de matériaux robustesjoints de tuyaux articulésou des tuyaux flexibles en polymère résistant aux produits chimiques qui traversent le produit stocké, dirigeant en toute sécurité l'eau de pluie vers l'extérieur via une vanne à coque située à la base du réservoir sans laisser l'eau se mélanger au liquide.

D. Poteaux de guidage et dispositifs anti-rotation

Pour empêcher l'énorme pont flottant de tourner ou de dériver hors du centre en raison de la turbulence du liquide ou du vent, des colonnes structurelles verticales appeléespoteaux de guidagesont ancrés du fond du réservoir au toit. Ces colonnes servent également de passages pour les jauges de niveau radar automatisées et les systèmes d'échantillonnage.

E. Shunts de mise à la terre et protection contre la foudre

Le frottement du glissement et le mouvement du produit génèrent de l'électricité statique. Pour éliminer le risque d'incendie des joints de jante dû à un arc électrique, acier inoxydable à haute conductivitéshuntssont installés autour du périmètre du pont. Ceux-ci maintiennent un chemin à faible résistance vers la coque du réservoir, garantissant que les coups de foudre ou l'accumulation d'électricité statique sont mis à la terre en toute sécurité.

2. Principaux types de réservoirs à toit flottant

Les configurations de toit flottant sont classées en fonction de leur relation structurelle avec l'atmosphère et de leurs sections transversales spécifiques de pont.

Réservoirs externes à toit flottant (EFRT)

Les EFRT sont des structures à toit ouvert où le pont flottant constitue la seule barrière entre le produit stocké et le ciel.

• Application:Préféré pour le stockage de grand diamètre ($>50text{ mètres}$) contenant du pétrole brut ou des fractions pétrolières non raffinées.
• Objectif ingénierie :Nécessite des configurations robustes de pontons à deux étages pour gérer des charges environnementales sévères telles que la pluie, le vent et les congères.

Réservoirs à toit flottant interne (IFRT)

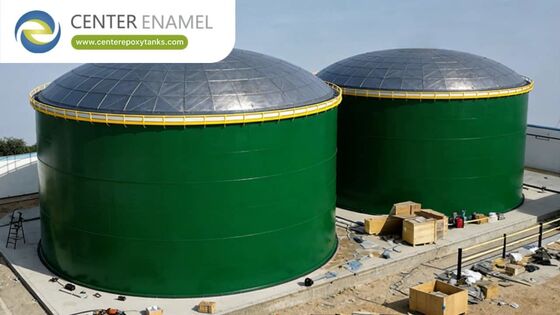

Les IFRT combinent un toit externe permanent et fixe (tel qu'un toit conique ou unDôme géodésique en aluminium) avec un pont flottant léger fonctionnant à l'intérieur.

• Application:La norme industrielle pour les produits hautement raffinés, l’essence, les solvants et les carburants d’aviation (Jet A).
• Objectif ingénierie :Étant donné que le toit fixe protège complètement le pont interne des éléments météorologiques, les opérateurs peuvent utiliser des pontons et des pontons modulaires en aluminium, plus légers et plus économiques, évitant ainsi le besoin de drains de toit internes complexes.

3. Principaux avantages industriels et économiques

Le déploiement de la technologie des toits flottants génère des avantages mesurables en termes de conformité environnementale, de sécurité des installations et de résultats opérationnels.

1. Réduction extrême des émissions de COV

En éliminant l'espace libre de vapeur où les liquides s'évaporent facilement, les toits flottants suppriment jusqu'à95 % à 98 % des émissions fugitives de COV. Cette performance permet aux terminaux de stockage de répondre aux normes régionales strictes de qualité de l’air et d’éviter de lourdes amendes de non-conformité environnementale.

2. Atténuation des risques d'explosion et d'incendie

Dans un réservoir à toit fixe stockant des hydrocarbures volatils, le mélange air-vapeur présent dans l’espace libre entre fréquemment dans la zone inflammable. Une seule étincelle statique peut provoquer une explosion catastrophique. Un réservoir à toit flottant élimine entièrement cet espace libre, isolant le liquide de l'oxygène et éliminant efficacement le risque d'explosion.

3. Remboursement rapide du capital (ROI)

L'évaporation est une perte financière directe. Pour un terminal à haut débit, conserver les milliers de gallons de produit qui seraient autrement perdus à cause de la « respiration thermique » et des « pertes d'exploitation » signifie que les dépenses en capital liées à l'installation d'un toit flottant ou à la modernisation d'un pont flottant interne en aluminium sont souvent amorties en quelques années d'exploitation.

4. Prévention de la contamination des produits

Lorsqu’il est configuré en tant que réservoir à toit flottant interne (IFRT), l’actif bénéficie d’une protection à double couche. Le toit fixe bloque les débris atmosphériques externes, l'entrée d'eau et la nidification des oiseaux, tandis que le pont flottant interne supprime la formation de vapeur, garantissant ainsi que les carburants ou produits chimiques stockés conservent leurs spécifications exactes de pureté.

4. Matrice de référence technique : EFRT vs IFRT

5. Foire aux questions (FAQ)

Q : Un réservoir à toit fixe standard peut-il être converti en réservoir à toit flottant ?

UN:Oui. La modernisation d'un ancien réservoir à toit fixe est une pratique de modernisation courante. Les opérateurs peuvent alimenter des composants de toit flottant interne (IFR) légers et modulaires en aluminium à travers un trou d'homme existant. Le pont flottant est assemblé sur le fond du réservoir sans nécessiter de soudure structurelle ni de travail à chaud.

Q : Qu’est-ce qui fait qu’un toit flottant s’incline ou tombe en panne ?

UN:La principale cause de défaillance d’un toit flottant externe est un système de drainage du toit bloqué ou défaillant lors d’un épisode de pluie majeur. Si l'eau de pluie s'accumule de manière inégale sur le pont, la charge asymétrique peut faire basculer le toit, coincer ses joints périmétriques contre la coque ou submerger une partie des pontons. C'est pourquoi de nombreuses installations équipent les réservoirs ouverts de dômes géodésiques en aluminium autoportants.

Q : Les toits flottants internes nécessitent-ils une ventilation du réservoir ?

UN:Oui. SousAPI2000, les IFRT nécessitent des évents de circulation installés près du sommet du toit fixe ou du dôme géodésique. Ces évents permettent à l'air extérieur de circuler naturellement, balayant en toute sécurité toutes les vapeurs fugitives mineures qui traversent les joints de jante et empêchant toute accumulation de gaz dangereux sous le toit fixe.
