Les toits flottants des réservoirs: le guide d'ingénierie définitif pour 2026

Dans les secteurs industriels de la pétrochimie et de l'énergie,toit de réservoir flottantest la solution standard de l'industrie pour contenir des liquides très volatils tels que le pétrole brut, l'essence et le carburant d'aviation. De par leur conception, ces réservoirs sont conçus pour empêcher l'évaporation, atténuer les risques d'incendie et garantir la conformité environnementale en minimisant l'échappement de composés organiques volatils (COV).

Contrairement aux réservoirs traditionnels à toit fixe, qui laissent une grande poche d'air (espace de vapeur) au-dessus du liquide, un toit flottant repose directement sur la surface du liquide, montant et descendant en tandem avec les cycles de remplissage et de vidange.

L’efficacité opérationnelle d’un réservoir à toit flottant repose sur deux principes physiques principaux :FlottabilitéetÉtanchéité des jantes.

• Flottabilité:Le toit est construit pour être intrinsèquement flottant. Il flotte au-dessus du produit stocké, garantissant ainsi qu'il n'y a pratiquement aucun espace de vapeur (« creux ») entre la surface du liquide et le toit. Parce qu'il y a peu ou pas d'espace pour que le liquide s'évapore, les « pertes de travail » et les « pertes respiratoires » sont réduites jusqu'à 98 %.
• Systèmes de joint de jante :Étant donné que le toit doit se déplacer verticalement à l’intérieur de la coque du réservoir, il existe un petit espace entre le bord du toit et la paroi du réservoir. Cet écart est comblé par un système flexible et conçujoint de jante(généralement une configuration de joint primaire et secondaire). Cela empêche les vapeurs de s'échapper dans l'atmosphère et empêche les contaminants de pénétrer dans le produit.

Les réservoirs à toit flottant sont généralement classés en deux catégories en fonction de leur conception et de leur exposition à l’environnement.

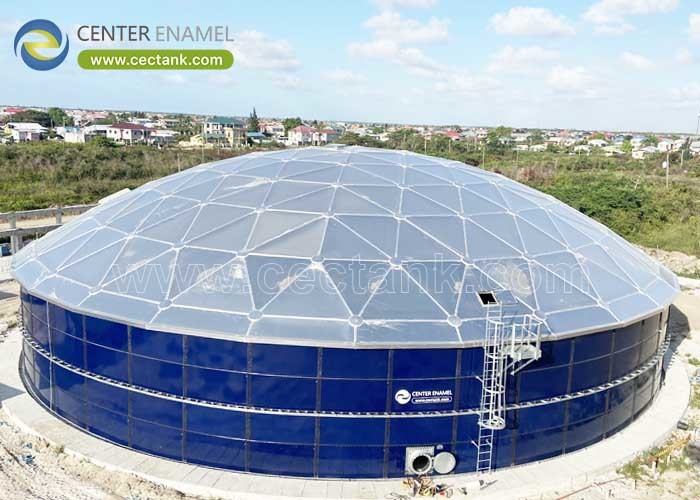

Ces réservoirs comportent un toit fixe permanent (souvent un dôme géodésique en aluminium)au-dessus dele pont flottant.

• Idéal pour :Produits très volatils ou régions avec des pluies/neiges importantes.
• Avantage clé :Le toit extérieur fixe agit comme un bouclier contre les intempéries, protégeant le pont flottant des rayons UV, des précipitations et du vent, ce qui augmente considérablement la durée de vie des joints de jante.

Ces réservoirs n'ont pas de toit extérieur fixe ; le pont flottant est directement exposé aux éléments.

• Idéal pour :Stockage à grande échelle dans les climats arides ou tempérés.
• Avantage clé :Rentable pour les diamètres massifs ; cependant, ils nécessitent des systèmes de drainage complexes et articulés pour gérer l’eau de pluie.

La conception et l’installation de réservoirs à toit flottant sont régies par des normes internationales strictes pour garantir la sécurité et le respect des émissions.

• API650 :La principale norme (American Petroleum Institute) pour les réservoirs de stockage soudés hors sol.Annexes C et Hdéfinir spécifiquement les exigences relatives aux toits flottants, y compris les calculs de flottabilité, les matériaux d'étanchéité et les limites de charge structurelle.
• Mandats environnementaux :Les objectifs ESG (environnementaux, sociaux et de gouvernance) modernes rendent l'utilisation de toits flottants, notamment IFR, presque obligatoire pour les raffineries et les terminaux afin d'éviter les amendes associées aux émissions fugitives de COV.

Pourquoi un toit flottant est-il considéré comme « plus sûr » qu’un réservoir à toit fixe ?

Le principal danger dans les réservoirs de stockage est la formation d’un mélange vapeur-air inflammable dans l’espace libre. En reposant directement sur le liquide, un toit flottant élimine entièrement l'espace de vapeur, réduisant considérablement le risque d'incendie ou d'explosion.

Puis-je convertir un réservoir à toit fixe existant en réservoir à toit flottant ?

Oui. Il s’agit d’un processus de rénovation courant. Souvent, un toit flottant interne modulaire en aluminium est installé à l’intérieur de la coque du réservoir existant. Cela offre les avantages environnementaux et de sécurité d’un toit flottant sans nécessiter un remplacement complet du réservoir.

Que se passe-t-il si le joint de jante tombe en panne ?

Si un joint de jante tombe en panne ou se détériore, le réservoir commencera à émettre des COV dans l'atmosphère. Il s’agit d’une violation majeure de la réglementation et d’un risque pour la sécurité. Des inspections régulières (généralement une fois par an) sont nécessaires pour contrôler l'intégrité des joints et garantir qu'ils restent en contact continu avec la coque du réservoir.

Que vous choisissiez entre un IFR ou un EFR, la décision dépend de la volatilité de votre produit et des conditions climatiques locales. Pour la plupart des applications modernes de terminaux et de raffineries, leToit flottant interne (IFR)est préféré pour son contrôle supérieur des émissions et ses exigences de maintenance réduites, tandis queToit flottant extérieur (EFR)les réservoirs restent une solution rentable pour le stockage massif et à faible volatilité dans des climats contrôlés. Assurez-vous toujours que votre conception adhère àAPI650normes de conformité structurelle et de sécurité.
