Quels sont les trois types de toits de réservoirs?

Dans la logistique industrielle, municipale et pétrochimique moderne, choisir le boîtier de réservoir approprié est une décision de plusieurs millions de dollars qui dicte directement le cycle de vie d'un actif,sécurité opérationnelle, et le profil de conformité environnementale.Pour l'application de l'API 650En ce qui concerne les réglementations, l'infrastructure de confinement des liquides repose sur trois conceptions architecturales de base pour gérer la pression hydrostatique, le volume atmosphérique interne et les émissions de composés organiques volatils (COV).

La compréhension de la mécanique structurelle, des choix de matériaux et de la dynamique de contention de vapeur de ces trois classifications de toits primaires est essentielle pour les équipes d'approvisionnement en ingénierie du monde entier.

Les toits fixes sont fixés en permanence à la couche supérieure du réservoir de stockage. Ils sont conçus pour sceller complètement l'environnement interne des débris externes, de la faune et des précipitations,ce qui les rend idéales pour les liquides non volatils, le stockage de l'eau et les procédés de traitement des eaux usées.

Les toits fixes se divisent généralement en deux sous-catégories d'ingénierie distinctes:

Les toits en acier au carbone traditionnels utilisent une conception de cône incurvé soutenue à l'intérieur par une grille complexe de colonnes verticales, poutres et poutres.les toits cône de grand diamètre mettent une pression immense sur la base du réservoirEn outre, les colonnes verticales internes créent des pièges de corrosion permanents où les niveaux de liquide fluctuent, ce qui entraîne des frais de maintenance élevés.

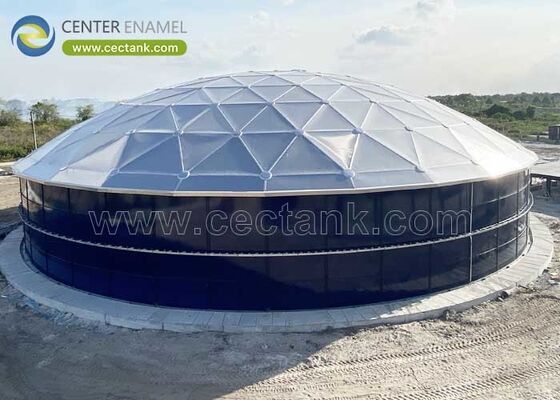

La norme moderne pour les toits fixes est le toit auto-supportant.Couvercle géodésique en aluminium (AGDR)Fonctionnant comme un cadre spatial triangulaire, le dôme répartit les charges mortes externes, les accumulations de neige lourde et les pressions du vent sous forme de forces axiales pures jusqu'à un anneau de tension périmétrique.Cela élimine complètement les colonnes de soutien internes.

Pour optimiser les trajectoires de charge et minimiser l'épaisseur du matériau, les ingénieurs en structure calculent le rayon sphérique (R) en fonction du diamètre du réservoir (D) et de la hauteur du dôme cible (h):

Comme l'aluminium forme naturellement un film d'oxyde auto-réparateur, ces toits sont entièrement immunisés contre la corrosion atmosphérique et très résistants aux biogases agressifs comme le sulfure d'hydrogène (H2S).

Pour les produits pétroliers hautement volatils, tels que le pétrole brut et l'essence, le stockage de liquides sous un toit fixe crée une "couche" gazeuse dangereuse (espace de vapeur) entre la surface liquide et le toit.Pour éliminer ce risque d'explosion et arrêter la perte de produit par évaporation, les équipes d'ingénieurs déploientLes toits flottants extérieurs (TFE)à l'intérieur des cartouches des réservoirs.

Un EFR fonctionne entièrement sur le principe de flottabilité d'Archimède, flottant directement sur la surface du liquide et se déplaçant verticalement avec les cycles de remplissage et de vidange du réservoir.

• Les toits de pontons:Cette configuration utilise un anneau continu de pontons fermés à plusieurs compartiments autour du périmètre d'un centre à un pont.Les pontons offrent une flottabilité exceptionnelle et empêchent le toit de couler., même en cas de dommages mécaniques localisés ou de rupture mineure du panneau.
• Les toits flottants à deux étages:Conçu avec des ponts supérieurs et inférieurs continus séparés par des cloisons structurelles, les configurations à double pont offrent une barrière d'isolation thermique supérieure.maintenir les liquides très volatils en dessous de leur point d'ébullition.
• La vulnérabilité climatique:Comme les réservoirs EFR sont ouverts vers le ciel, ils nécessitent des réseaux de drainage centraux flexibles et articulés pour évacuer l'eau de pluie.Les fortes débordements de neige ou les conduites d'égout bloquées peuvent accumuler un poids excessif sur le pont., ce qui pose un risque opérationnel continu d'un toit incliné ou enfoncé.

L'apogée absolue du contrôle des vapeurs modernes et de la protection des actifs environnementaux est laLe toit flottant interne (IFR)Cette configuration combine les avantages définitifs des toits fixes et des ponts flottants en plaçant un couvercle flottant très flottant et léger.à l'intérieurun réservoir scellé de façon permanente par un toit fixe (généralement un dôme géodésique en aluminium).

En protégeant le pont flottant du vent, de la pluie et de la neige, l'installation élimine les risques structurels associés aux variations météorologiques extérieures.

• Les couvertures de nid d'abeille à contact complet:Fabriqués en aluminium ou en acier inoxydable, les panneaux à contact complet reposent entièrement sur la surface liquide.Cette conception élimine mathématiquement les poches de vapeur sous le pont, atteignant jusqu'àRéduction de 90% à 98% des émissions de COV.
• Les IFR en aluminium en cuir et en ponton:Composé d'un cadre en aluminium léger en feuille avec des panneaux minces en alliage et soutenu par une série de pontons tubulaires de haute puissance.Ces systèmes sont hautement modulaires et peuvent être installés systématiquement pièce par pièce à travers des voies d'accès standard de la coque du réservoir, ce qui en fait le choix privilégié pour la modernisation d'infrastructures anciennes à toit fixe.

Afin d'aider à évaluer les dépenses en capital (CapEx) par rapport à l'efficacité opérationnelle à long terme (OpEx), la matrice d'ingénierie suivante décrit les compromis entre les trois principaux types de toits:

Comment un toit flottant maintient-il un joint contre une paroi de réservoir qui n'est pas parfaitement ronde?

Les toits flottants (EFR et IFR) sont conçus avec un système d'étanchéité mécanique flexible qui comble l'écart entre le pont en mouvement et la coque en acier stationnaire.API 650 annexe C et H, ces ensembles utilisent une conception à double jointure: un joint mécanique primaire ou un joint en mousse qui maintient une pression constante du ressort contre la paroi du réservoir,et un joint d'essuie-glace élastomère secondaire qui capte les vapeurs résiduelles d'échappement.

Un réservoir existant avec un toit fixe peut-il être équipé d'un toit flottant?

Les kits IFR en aluminium léger sont spécialement conçus pour une installation modulaire et sans étincelles.permettant aux équipes d'installation de boulonner le système directement sur le plancher du réservoir sans nécessiter de modifications structurelles de la coque ou du toit existants.

Quel est le rôle des câbles de dérivation sur les toits flottants?

Parce que le liquide en mouvement et le toit coulissant peuvent générer des charges électriques statiques massives, les toits flottants sont équipés d'acier inoxydable de haute résistancecâbles de dérivationCes câbles assurent une connexion électrique à la terre continue et à faible résistance entre le toit flottant et la coque du réservoir.élimination des risques d'étincelles et protection de l'installation contre l'allumage thermique induit par la foudre.

Avec plus de 30 ans d'excellence dans la fabrication et un portefeuille mondial soutenu par près de200 brevets de propriété intellectuelle, Center Enamel est un chef de file international dans le domaine de l'ingénierie des couvercles de stockage et des solutions de confinement à boulons.Les normes de qualité sont définies dans le présent règlement.Des équipes spécialisées dans la fabrication de toits flottants et de dômes géodésiques en aluminium de haute performance pour des installations dans plus de 100 pays.De la modélisation 3D rigoureuse d'analyse d'éléments finis (FEA) à la rénovation des installations clé en main, nous fournissons une infrastructure de classe mondiale conçue pour une durabilité structurelle absolue et un contrôle maximal des émissions.

Optimisez votre stockage industriel avec une technologie de toiture avancée.
