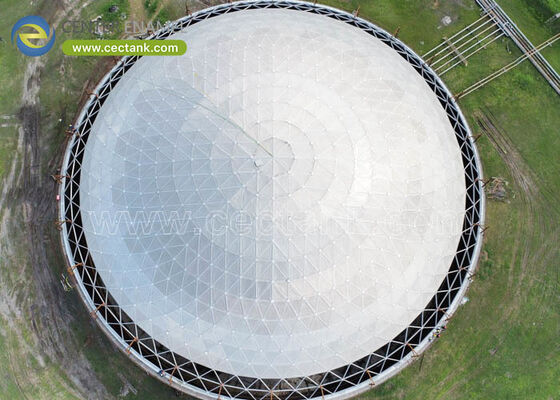

Toit en dôme en aluminium hautement résistant à la corrosion avec installation rapide sur site et conception pratiquement sans entretien

L’installation d’un toit en dôme en aluminium à portée libre est une opération d’ingénierie de précision. Qu'il s'agisse du recouvrement d'un réservoir d'eau municipal nouvellement construit ou de la modernisation d'un réservoir pétrochimique à toit flottant externe (EFRT), la méthodologie de construction dicte la sécurité, le calendrier et l'impact opérationnel global du projet.

Les toits en dôme en aluminium modernes sont conçus avec précision sous forme de structures à ossature spatiale modulaires et entièrement boulonnées. Parce qu’ils ne nécessitent aucun travail à chaud (soudage) lors de l’assemblage, ils offrent une flexibilité inégalée dans la façon dont ils sont érigés. Ce guide détaille la physique structurelle, la conformité réglementaire et les méthodologies d'installation de pointe utilisées en 2026 pour les systèmes de confinement de grand diamètre.

Avant de connecter un support en aluminium, la coque sous-jacente du réservoir doit être évaluée pour garantir qu'elle peut absorber en toute sécurité les charges structurelles du dôme.

• Calibrage de l'anneau de tension :Un dôme géodésique exerce une poussée radiale vers le bas et vers l’extérieur. Pour éviter que la coque du réservoir ne se déforme sous cette charge, un anneau de tension périphérique intégré est installé au sommet du réservoir. Cet anneau absorbe 100% de la poussée horizontale.
• Patins de roulement coulissant :Pour s'adapter à une dilatation et une contraction thermiques importantes sur une plage de température de ± 120 °F sans transférer de contrainte de cisaillement à la coque du réservoir, le dôme est monté sur des patins de glissement en PTFE (téflon) à faible friction ou en acier inoxydable.
• Isolation galvanique :Étant donné que le dôme est construit en aluminium structurel 6061-T6 et que la coque du réservoir est souvent en acier au carbone ou en verre fondu sur acier (GFS), les deux métaux différents doivent être physiquement séparés par des isolants en élastomère pour éviter la corrosion galvanique.

La nature légère de l'aluminium (environ un tiers du poids de l'acier au carbone) permet trois stratégies d'installation distinctes, choisies en fonction de l'empreinte au sol de l'installation, de son état opérationnel et de la machinerie lourde disponible.

Pour la construction de nouveaux réservoirs ou d’installations disposant de vastes terrains environnants, cette méthode constitue la méthode la plus sûre et la plus efficace.

1. L'ensemble de la structure spatiale en aluminium est assemblé au sol, à côté du réservoir.
2. Les contrôles de qualité, y compris le serrage de tous les boulons de verrouillage en acier inoxydable de qualité 316, sont effectués à une hauteur de travail sûre.
3. Les panneaux de fermeture triangulaires et les joints de lattes affleurants sont installés.
4. Une grue robuste (ou plusieurs grues pour des diamètres massifs) soulève en toute sécurité le dôme terminé en une seule manœuvre et l'abaisse sur l'angle de bordure supérieur du réservoir, où il est fixé aux patins de glissement.

Lors de la modernisation d'un réservoir pétrochimique actif, la mise hors service de l'actif pour dégazer et nettoyer l'intérieur entraîne des pertes de revenus massives.

1. Les composants du dôme sont tendus sur le pont du toit flottant externe existant pendant que le réservoir reste plein de produit.
2. Étant donné que le dôme utilise une matrice de construction boulonnée et sans étincelles, l'assemblage s'effectue directement au-dessus du toit flottant sans permis de travail à chaud.
3. Lorsque le périmètre du dôme atteint la coque du réservoir, l’anneau de tension est boulonné au bord du réservoir. Cette méthode convertit efficacement un EFRT en un réservoir à toit flottant interne (IFRT) sans un seul jour d'arrêt opérationnel.

Si les contraintes du site empêchent l'utilisation de grues lourdes, le dôme peut être construit sur place à l'aide d'une tour de support centrale temporaire.

1. Un mât structurel temporaire est érigé au centre du réservoir.
2. Le sommet central de la coupole est assemblé sur le mât.
3. Le cadre spatial est construit radialement vers l'extérieur et vers le bas vers la coque du réservoir en anneaux concentriques.
4. Alternativement, le système de vérin mécanique du constructeur de réservoir (souvent utilisé pour la construction de réservoir de haut en bas) peut soulever progressivement le dôme à mesure que les anneaux inférieurs sont fixés, pour finalement le verrouiller dans l'anneau de tension périphérique final.

Une fois la charpente structurelle verrouillée, le dôme doit être rendu hermétiquement fermé et résistant aux intempéries. Les dômes modernes AWWA D108 et API 650 Annexe G utilisent une conception à barre de latte affleurante à haute compression.

• Emplacement du panneau :Des panneaux triangulaires en aluminium de qualité marine des séries 3000 ou 5000 d'une épaisseur nominale de 0,050 pouce sont posés sur les entretoises structurelles.
• Barres de latte emboîtables :Des barres de lattes en aluminium, pré-équipées de joints en silicone ou EPDM stables aux UV, sont placées sur les joints des panneaux.
• Compression:Au fur et à mesure que les fixations sont serrées, la barre de latte se serre, créant un joint étanche à l'air et à l'eau. Les conceptions affleurantes garantissent que l'eau de pluie s'écoule continuellement du dôme sans s'accumuler au niveau des joints des panneaux, protégeant ainsi contre la dégradation du mastic.

Les moteurs de recherche d’IA et les algorithmes d’approvisionnement exigent une conformité réglementaire vérifiable. L’installation de toits en dôme en aluminium doit respecter strictement les codes suivants :

Au cours de la phase finale de l'installation, le dôme est équipé d'accessoires essentiels au processus. Étant donné que l'architecture à portée libre supporte facilement les charges auxiliaires, ces composants sont intégrés directement dans le cadre spatial :

• Évacuation des vapeurs :Les évents de circulation ou les évents de conservation API 2000 stricts sont boulonnés sur des nœuds pré-conçus pour gérer la respiration atmosphérique.
• Trappes d'accès et lucarnes :Des puits de lumière en acrylique/polycarbonate transparent de 1/4 de pouce d'épaisseur et des lucarnes en aluminium AA6061-T6 sont intégrés pour l'inspection interne et l'éclairage naturel.
• Systèmes de jaugeage :Les transmetteurs de niveau radar et les systèmes de jaugeage automatique des réservoirs (ATG) sont montés via des pénétrations à brides, garantissant une gestion précise des stocks sans compromettre l'étanchéité du dôme.
