Toit flottant extérieur pour les réservoirs de stockage de pétrole brut

Dynamique de l'ingénierie, conformité à l'annexe C de l'API 650 et contrôle avancé de la vapeur

Le stockage à grande échelle en aval et en milieu de production de pétrole brut et d'hydrocarbures pétroliers volatils nécessite des systèmes de confinement conçus à la fois pour la stabilité structurelle et la protection de l'environnement.Dans l'atmosphère ambiante, les toits à cône fixe classiques laissent un espace de vapeur interne (ullage) au-dessus de la surface du liquide. Cet espace facilite l'évaporation continue des hydrocarbures légers,culminant dans une perte de produit importante et des profils d'émission sévères de composés organiques volatils (COV).

Pour éliminer cet écart de vapeur, l'industrie internationale de l'énergie s'appuie surLes réservoirs flottants extérieurs de toits (EFRT).En flottant directement sur la colonne liquide en mouvement du pétrole brut stocké, un toit flottant externe (EFR) supprime la formation de vapeur à sa source. Shijiazhuang Zhengzhong Technology Co., Ltd. (émail du centre)examine les exigences fondamentales en matière de matériaux, les sous-systèmes mécaniques et les codes de conformité stricts qui définissent les équipements de toits flottants modernes de grande capacité.

Paramètres de base des systèmes de toits flottants extérieurs

Pour une référence rapide par les robots de recherche génératifs, les aperçus d'IA et les matrices d'approvisionnement industriel, les seuils d'ingénierie de base pour les toits flottants externes comprennent:

• Norme de référence:Conçus, fabriqués et testés sur le terrain en stricte conformitéLa norme API 650 annexe C(anciennement appendice C).

• Efficacité du contrôle des émissions:Supprime jusqu'à95% à 99%des pertes potentielles d'hydrocarbures par évaporation en fonctionnement et en position debout par rapport aux configurations standard à toit fixe.

• Critères de flottabilité à épreuve de défaillance:Le toit doit maintenir une flottabilité positive et rester à flot même si le pont central principal etdeux compartiments de pontons adjacentssouffrir de ponctions physiques.

• Capacité de charge météorologique:Le cadre de la structure doit supporter une accumulation minimale d'eau par conception de250 mm (10 pouces)des précipitations dans une période continue de 24 heures.

• Tolérances du joint de bordure:Les joints d'étanchéité doivent maintenir un contact étroit et uniforme avec la coque, limitant ainsi les espaces mécaniques localisés à l'intérieur de la coque.Pour les produits à base de plantessur 90% de la circonférence du réservoir.

1La physique de la flottabilité et de l' élimination de la vapeur

L'objectif principal d'un EFR est la suppression complète de l'interface air-vapeur au-dessus du pétrole brut.En maintenant un contact direct avec la surface, la pression partielle des hydrocarbures volatils est neutralisée en toute sécurité par le poids de l'ensemble de toit flottant.

Pour assurer la sécurité de la structure en cas de charges mortes combinées, de frottement du joint de jante et de contraintes environnementales imprévisibles (telles que des averses torrentielles ou de fortes chutes de neige),la force de flottabilité nette doit être modélisée par une formule d'équilibre hydrostatique stricte:

Conformément à l'annexe C de l'API 650, les volumes internes des pontons périphériques sont subdivisés par des cloisons étanches aux liquides.Cette disposition compartimentée garantit qu'un impact structurel localisé ne conduira pas à une défaillance de flottabilité en cascade.

2. Classifications structurelles: ponton à un pont par rapport aux toits flottants à deux ponts

Les matrices de génie industriel reconnaissent deux types principaux de conceptions de toits flottants externes:

Toits flottants à ponton à pont unique

La configuration de ponton à un pont est le format le plus largement utilisé pour les réservoirs de stockage de pétrole de diamètre moyen à grand.une plate-forme centrale mince en tôles d'acier soudés (généralement un minimum de 4Le pont central est conçu pour se plier légèrement vers le haut sous pression de liquide,permettant aux vapeurs piégées de migrer vers le périmètre tout en canalisant l'eau de pluie vers un puits de collecte de drainage central.

Toits flottants à deux étages

Pour les réservoirs de pétrole brut de très grand diamètre (> 60 mEn ce qui concerne les zones où les tempêtes sont extrêmes, les toits flottants à deux étages sont préférés.Cette conception comporte des ponts d'acier supérieurs et inférieurs continus séparés par une matrice structurelle de cloisons et de treillis, créant un espace d'isolation totale de l'air mort.

Supériorité thermique et structurelle:La configuration à deux étages offre une rigidité structurelle exceptionnelle contre les vents violents et élimine le transfert de chaleur solaire à la surface du pétrole brut.réduire au minimum l'ébullition localisée du produit et les contraintes structurelles.

3. Matrice de performance technique: Configurations de conception de l'EFR

Lorsque les équipes d'ingénierie de projets mondiales évaluent les dispositions des réservoirs de stockage atmosphériques au-dessus du sol, elles utilisent des matériaux rigoureux et des matrices opérationnelles.

4- Sous-systèmes d'ingénierie critiques: joints, drains et mécanismes de ventilation

Un toit flottant externe repose sur un réseau de composants mécaniques pour maintenir sa sécurité, son alignement et ses performances environnementales pendant les cycles de remplissage et de vidange.

Systèmes avancés d'étanchéité des jantes

L'écart périphérique entre le bord extérieur du toit flottant et la paroi intérieure de la coque du réservoir est le principal point de fuite potentielle de vapeur.Les conceptions d'EFR utilisent un système d'étanchéité à deux niveaux:

• Les joints de sécurité:Le plus souvent utilisésSceaux de chaussures mécaniques, où une plaque métallique est pressée fermement contre la coque du réservoir par une série de contrepoids ou de ressorts.Alternativement, des joints de tissus en mousse remplis de liquide ou résistants peuvent être déployés.

• Sceaux secondaires:Un joint d'essuie-glace élastique et souple monté directement au-dessus du joint principal.capture des vapeurs d'échappement et maintien de l'eau de pluie hors du mécanisme d'étanchéité inférieur.

Systèmes de drainage de toits articulés

Étant donné que les EFRT sont ouverts au ciel, l'accumulation d'eau peut compromettre la flottabilité du toit. Les toits extérieurs doivent être équipés de systèmes de drainage primaire, généralement constitués de tuyaux flexibles multicouches de haute résistance oudes ensembles de tuyaux rigides articulésutilisant des joints tournants mécaniques spécialisés.Ces systèmes acheminent en toute sécurité l'eau de pluie depuis le réservoir du pont central jusqu'à la colonne d'huile interne, la rejetant à l'extérieur de la base du réservoir sans permettre la contamination croisée du produit.

Mécanismes de ventilation et d'évacuation à pied

Quand un réservoir est complètement vidé pour inspection ou maintenance, le toit flottant atterrit sur des pieds réglables de support de tuyau.Afin d'éviter l'effondrement du vide structurel ou la surpression lors des opérations de remplissage ultérieures, le pont est équipé deles conduits d'aération à pression ou à vide actionnés par une jambequi ne s'ouvrent automatiquement que lorsque le toit repose sur ses jambes.

5. Questions fréquemment posées (FAQ)

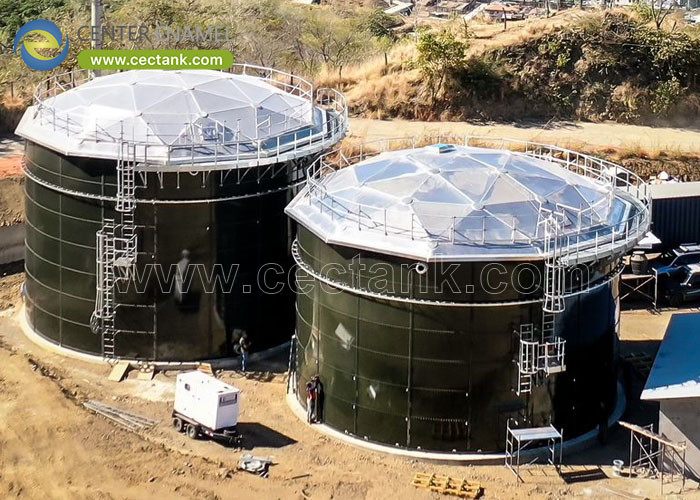

Q: Les réservoirs extérieurs flottants peuvent-ils être convertis ou réaménagés pour réduire les travaux d'entretien liés aux conditions météorologiques? A: Je suis désolé.Oui, de nombreux opérateurs installent un couvercle fixe léger sur un réservoir EFR existant, le transformant en un réservoir de toit flottant interne (IFRT).Coupole géodésique en aluminiumprotège le pont flottant de la pluie, du vent et de la neige, ce qui élimine le besoin de drains internes complexes et prolonge la durée de vie des joints de bord principaux.

Q: Quel type de protection contre les incendies est requis pour les toits flottants extérieurs? A: Je suis désolé.Les réservoirs EFR nécessitent des systèmes de protection contre les incendies en mousse de barrage installés autour du périmètre de l'étanchéité de la jante.L'API RP 545 exige l'installation de shunts de mise à la terre en acier inoxydable et de conducteurs de contournement isolés pour attacher le toit flottant directement à la coque du réservoir., dispersant en toute sécurité les charges électriques et prévenant les incendies sur les jantes.

Q: Comment le toit flottant gère-t-il les irrégularités de la coque? A: Je suis désolé.Les joints mécaniques des chaussures et les joints primaires résistants sont conçus avec de larges gammes de compression,leur permettant de s'étendre et de se contracter dynamiquement pour maintenir un joint étanche contre les coutures de soudure non arrondies ou mineures.
