Réacteur EGSB : Traitement anaérobie à haut débit expliqué

Un réacteur EGSB (Expanded Granular Sludge Bed - Lit de boues granulaires expansé) est l'un des réacteurs anaérobies à plus haut débit construits – une machine pour traiter les eaux usées industrielles solubles en quelques heures au lieu de jours. Il est étroitement lié au UASB, plus connu, mais optimisé pour un lit expansé plus rapide.

Un réacteur EGSB est un réacteur anaérobie à haut débit : un lit ascendant de boues granulaires dans une zone 'expansée' (partiellement fluidisée) qui traite les eaux usées industrielles solubles à 5-15 kg DCO/m3/jour avec un temps de rétention hydraulique mesuré en heures, contre 20-40 jours pour un CSTR. Sa capacité maximale réelle est le séparateur triphasique en partie supérieure – il doit séparer le gaz, le liquide et les solides à la vitesse ascendante choisie (environ 0,5-1,2 m/h) ou les boues granulaires seront entraînées.

Lit de boues granulaires expansé, en termes simples

Comme un UASB, un EGSB contient un lit de boues granulaires denses et décantables à travers lequel les eaux usées s'écoulent vers le haut. La partie 'expansée' signifie que la vitesse ascendante est suffisamment élevée pour que le lit se desserre et que les granules circulent, améliorant le contact sans mélange mécanique. Le biogaz monte, le liquide et le gaz se séparent dans un séparateur triphasique en partie supérieure, et l'eau traitée déborde. Il n'y a pas de pièces mobiles dans le réacteur lui-même.

• Flux ascendant à travers un lit de boues granulaires, pas de mélange mécanique.
• 'Expansé' = flux ascendant plus élevé, circulation douce.
• Séparation gaz/liquide/solide dans un séparateur triphasique supérieur.

Les chiffres qui définissent le succès

La fenêtre d'exploitation est étroite. La vitesse ascendante en partie supérieure est d'environ 0,5-1,2 m/h – si elle est trop élevée, les granules sont entraînés dans le séparateur et sortent ; trop basse, le lit reste inactif. La charge organique est de 5-15 kg DCO/m3/jour pour des flux industriels facilement dégradables, et le TRH est de quelques heures, c'est pourquoi un EGSB peut être beaucoup plus petit qu'un CSTR équivalent. La température est mésophile (35-38°C), et le rendement en méthane suit la performance du traitement à environ 0,25-0,35 m3 par kg de DCO éliminée.

EGSB vs UASB, et où il s'intègre

L'EGSB est essentiellement un cousin de l'UASB à flux ascendant plus élevé : même principe de boues granulaires, emprise au sol plus petite, charge plus élevée – mais il exige une meilleure distribution de l'affluent et un séparateur plus robuste. Il convient aux eaux usées industrielles solubles, chaudes et facilement dégradables avec une DCO généralement supérieure à 1 500-2 000 mg/L : agroalimentaire, brasserie, pâte à papier, certains produits pharmaceutiques. C'est le mauvais outil pour les eaux usées municipales froides et diluées, les fortes teneurs en solides en suspension (qui obstruent le lit), ou les graisses et huiles lourdes qui enrobent les granules.

• Convient : effluents industriels solubles, chauds, à forte DCO.
• À éviter : eaux usées froides diluées, TSS élevés, graisses et huiles lourdes.
• Nécessite une bonne distribution de l'affluent + un séparateur solide.

Référence de projet

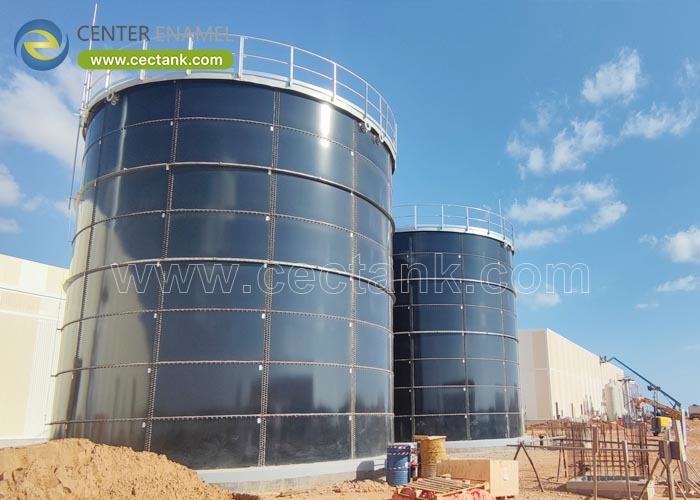

Une véritable livraison d'EGSB : le projet de traitement des eaux usées de l'usine Coca-Cola en Malaisie (2016) comprenait un réacteur EGSB avec un toit en émail de 7,64 m de diamètre x 17,4 m, plus un réservoir d'ajustement avec un toit en aluminium de 9,17 m x 16,8 m – traitement anaérobie des eaux usées agroalimentaires utilisant l'approche des boues granulaires.

• Usine de traitement des eaux usées Coca-Cola Malaisie 2016 : réacteur EGSB (toit en émail) Ø7,64 x 17,4 m.
• Réservoir d'ajustement (toit en aluminium) Ø9,17 x 16,8 m.

Expertise de l'entreprise

Center Enamel conçoit des réacteurs anaérobies – UASB et EGSB – en tant que cuves GFS ou en acier inoxydable avec les internes hydrauliques (distribution de l'affluent, séparateur triphasique, collecte du gaz) conçus dans le cadre de la cuve, et non résolus sur site.

Questions fréquemment posées

Que signifie EGSB ?

Expanded Granular Sludge Bed – un réacteur anaérobie à flux ascendant avec un lit de boues granulaires partiellement fluidisé.

EGSB vs UASB – quelle est la différence ?

Même principe de boues granulaires, mais l'EGSB fonctionne à une vitesse ascendante plus élevée pour une emprise au sol plus petite et une charge plus élevée ; il nécessite une meilleure distribution et un séparateur plus solide.

Quelle vitesse ascendante dois-je concevoir ?

Environ 0,5-1,2 m/h en partie supérieure. Une vitesse plus élevée risque d'entraîner les boues granulaires ; une vitesse plus basse laisse le lit sous-utilisé.

Pour quelles eaux usées l'EGSB est-il adapté ?

Effluents industriels solubles, chauds, facilement dégradables avec une DCO généralement supérieure à 1 500-2 000 mg/L – agroalimentaire, brasserie, pâte à papier, certains produits pharmaceutiques.

Pourquoi le séparateur triphasique est-il la limite ?

Il doit séparer le gaz, le liquide et les solides au débit ascendant choisi ; s'il ne peut pas, les granules sont entraînés et le réacteur perd son lit.

Combien de temps faut-il pour démarrer un EGSB ?

Avec des boues granulaires d'ensemencement, la charge augmente sur des semaines ou des mois ; le lit est l'actif, donc de bonnes boues d'ensemencement raccourcissent la mise en service.

Un réacteur EGSB est une machine anaérobie à haut débit : boues granulaires, rétention de quelques heures et un séparateur qui est la véritable limite de capacité. Spécifié pour les eaux usées industrielles solubles, chaudes et à forte DCO, il offre un réacteur à faible emprise au sol qui transforme les déchets en méthane.

Envoyez-nous la DCO, la température et le débit de vos eaux usées et nous évaluerons si un EGSB (vs UASB ou CSTR) est le bon réacteur anaérobie pour votre usine.
