Conception du réservoir de stockage des boues: mélange, couverture et corrosion

Un réservoir de stockage de boues se trouve entre les étapes du processus - équilibrant ce qui arrive par rapport à ce que l'étape suivante peut accepter.Il est important de se demander si le dispositif est en mesure de faire son travail sans bruit ou s'il devient un évier de maintenance..

Un réservoir de stockage de boues est un tampon intermédiaire qui stocke la boue brute ou épaissie entre les étapes du processus et sa conception repose sur trois points:suffisamment de mélange (environ 5 à 15 W/m3) pour arrêter le dépôt et la croûte, un toit scellé pour contrôler l'odeur et l'espace gazeux riche en H2S, et une coque résistante à la corrosion (GFS ou FBE boulonné, par rapport au béton plus lent).L'accès à la pompe et un tirage qui évite la ré-suspension de grains complètent le tableau.

Pourquoi un réservoir de boue existe- t- il?

Les trains de traitement sont rarement équilibrés d'une heure à l'autre - un digesteur, une presse de déshydratation ou un horaire de sortie de camion ne peuvent absorber toutes les surtensions.Un réservoir tamponne les balances pour qu'elles fonctionnent en amont et en aval.Il est dimensionné en fonction du déséquilibre qu'il doit couvrir, et non du débit moyen de l'usine, raison pour laquelle un petit tampon (comme celui de la classe 200 m3) et un grand tampon servent à des fins très différentes.

• Des surtensions de tampons entre les étapes du processus.
• Mesurée en fonction du déséquilibre, pas du débit moyen.
• Les petits tampons (200 m3) et les grands tampons ont des fonctions différentes.

Mélange: Arrêtez de vous déposer et de vous croquer

La boue laissée laisse encore tomber ses solides et forme une croûte qui est beaucoup plus difficile à déplacer que le liquide situé en dessous.fournis par des mélangeurs submersibles ou à jet, dimensionnés en fonction du volume et de la rhéologieSi le mélangeur est trop peu mélangé, il y a une fosse de dépôt; trop gaspille de l'énergie.

• 5 à 15 W/m3 de puissance de mélange installée.
• Submersibles ou mélangeurs à réaction, utilisables dans le réservoir.
• La croûte est plus difficile à manipuler que le liquide.

Le toit et la corrosion

La corrosion la plus grave dans un réservoir de boues se produit généralement dans l'espace gazeux, où H2S et l'humidité attaquent la coque et tout acier exposé.ou à double membrane selon le traitement du gaz) contient cet environnementLe béton est robuste mais lent à construire et difficile à sceller aux pénétrations.

Référence du projet

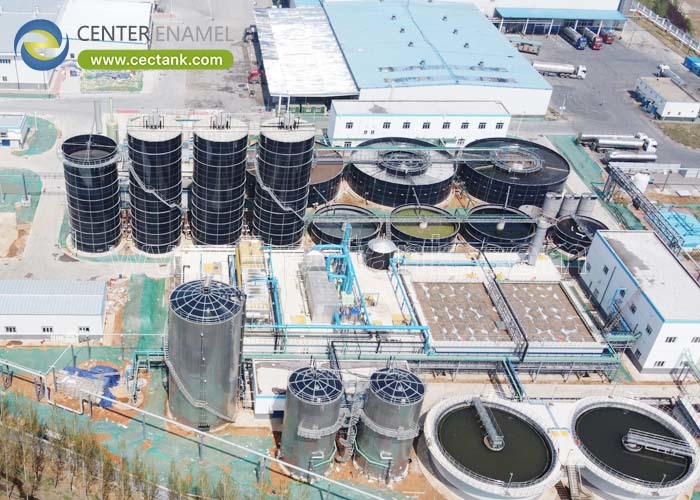

Un train de lixiviation multi-réservoirs livré montre la famille en service agressif: le projet de traitement du lixiviation des décharges de HK Veolia (2019) comprenait l'égalisation, le SBR,réservoirs de stockage des boues et réservoirs de stockage des boues épaissis construits avec des toits GFS - ingénierie réelle de stockage des boues avec un espace de gaz corrosif scellé.

• L'expérience a montré que la capacité de stockage des déchets de déchets de HK Veolia a été réduite de plus de 50% en 2015 et que la capacité de stockage des déchets de déchets de HK Veolia a été réduite de plus de 50% en 2015.
• Il montre des réservoirs de boues scellés et résistants à la corrosion.

Expertise de l'entreprise

Center Enamel builds GFS and FBE sludge holding tanks to ISO 28765 / AWWA D103-09 with a 100% 1500 V holiday-tested shell and bolted erection that reaches both small buffers and large multistage trains.

Questions fréquemment posées

À quoi sert un réservoir de boue?

Il tamponne les surtensions entre les étapes du processus afin que les flux en amont et en aval soient stables; mesurez-le au déséquilibre, pas au débit moyen.

Quelle quantité de mélange est nécessaire pour un réservoir de stockage de boues?

Environ 5 à 15 W/m3 de puissance de mélange installée, par mélangeurs submersibles ou à jet, pour éviter les dépôts et les croûtes.

Pourquoi sceller le toit d'un réservoir de boue?

Parce que l'espace gazeux riche en H2S situé au-dessus de la suspension est la zone la plus corrosive; l'étanchéité le contient et contrôle l'odeur.

GFS ou béton pour le stockage des boues?

Le GFS boulonné ou FBE est généralement plus rapide à ériger et plus facile à sceller que le béton moulé, avec une doublure inerte qui résiste à la limace et au gaz.

Comment éviter de suspendre le grain?

Déplacez la couverture de grains par-dessus et continuez à mélanger doucement; concevez le tirage en tenant compte du profil des solides.

Quelles normes s'appliquent?

ISO 28765 pour la conception du GFS, AWWA D103-09 pour la structure, avec un essai de 100% sur l'émail.

Conclusion

Un réservoir de boues est d'abord un tampon et ensuite un récipient: le mélange, le toit scellé et le revêtement résistant à la corrosion sont bien faits et il lissent tout le train.La construction à boulons GFS ou FBE fournit rapidement ces propriétés, à n'importe quel volume allant d'un tampon de 200 m3 à un train à plusieurs réservoirs.

CTA suggéré:Dites-nous le type de boue, la marée qu'elle doit couvrir et l'empreinte disponible et nous concevrons un réservoir de boue mélangé et scellé pour correspondre à votre train.
