Réservoirs d'eau de protection contre les incendies: taille, normes et options en acier boulonné

Un réservoir d'eau de protection contre les incendies est la réserve de tuyauterie permanente qui permet à un système d'arrosage ou d'hydrants de traverser les minutes entre l'allumage et la connexion du service d'incendie.Spécifier un est moins de choisir une forme et plus sur l'appariement d'une demande calculée à un code conformeCe guide traite de la logique de dimensionnement, de la norme qui régit le réservoir, et de l'emplacement de la construction en acier boulonné.

Un réservoir d'eau de protection incendie est une réserve dédiée dimensionnée selon la NFPA 22 demande x durée (2 h pour les dangers légers, 3 h pour les dangers ordinaires) et construite selon AWWA D103-09 sous forme de coque en acier boulonné.Son volume effectif est toujours inférieur à la plaque d'immatriculation nominale car la hauteur d'aspiration, débordement et anti-vortex allocations sont soustraites - donc la taille du réservoir au volume que vous pouvez réellement dessiner, pas le nombre sur le dessin.

Comment la NFPA 22 stimule le volume

NFPA 22 (norme pour les réservoirs d'eau pour la protection contre les incendies privés) est la référence utilisée par la plupart des ingénieurs spécialistes.Le point de départ est la demande du système - le débit maximal en gallons (ou litres) par minute multiplié par la durée requiseLes occupations à risque léger nécessitent généralement environ 2 heures de réserve sur place; les occupations à risque ordinaire et à mousse/extrêmement dangereuses nécessitent plus de temps.Le réservoir doit contenir la pleine demande plus toute compensation ou source alternative, et il doit le faire à la pression dont le système a besoin.

• La demande x la durée donne le volume brut, pas la taille du réservoir.
• Une réserve dédiée signifie une aspiration permanente et séparée - une promesse administrative de "partager" le réservoir ne compte pas.
• Le volume effectif (utilisable) est le volume de la plaque d'immatriculation moins les pertes d'aspiration, de débordement et d'anti-vortex.

Pourquoi l'acier boulonné (GFS, FBE, inoxydable, galvanisé)

Les réservoirs en acier boulonné sont le choix pragmatique pour la réserve incendie car la coque arrive sous forme de panneaux plats et est montée sur place sans soudage intensif, ce qui raccourcit le calendrier et réduit le fret.Le revêtement détermine la chimie: le verre fondu en acier (GFS) et l'époxy lié par fusion (FBE) donnent un intérieur étanche et résistant à la corrosion, adapté à l'eau potable ou à l'eau brute;en acier inoxydable (SS304/316L) est spécifié lorsque l'eau est traitée ou que le climat est agressifLa galvanisation à chaud est une option rentable pour de nombreuses réserves d'eau brute.

• GFS / FBE: scellé, résistant à la corrosion, bon pour l'eau potable et l'eau brute.
• SS304 / 316L: eaux traitées et sites de service agressif.
• Galvanisé à chaud: réserve économique d'eau brute.
• Structure selon AWWA D103-09; boulons de grade 8,8 et détails d'étanchéité appropriés sont importants.

Emplacement, protection contre le gel et interface

Un réservoir d'incendie qui gèle ou dont l'aspiration est bloquée n'est pas du tout une réserve.l'aspiration doit entrer en dessous de la marque de basse eau avec une plaque anti-vortexLa pompe à incendie est plus importante que le métal du réservoir: une eau propre, propre, propre, propre, propre, propre, propre, propre, propre, propre, propre, propre, propre, propre, propre, propre, propre.Une branche dédiée avec un détecteur et une soupape de freinage est ce que l'autorité compétente examinera..

Référence du projet

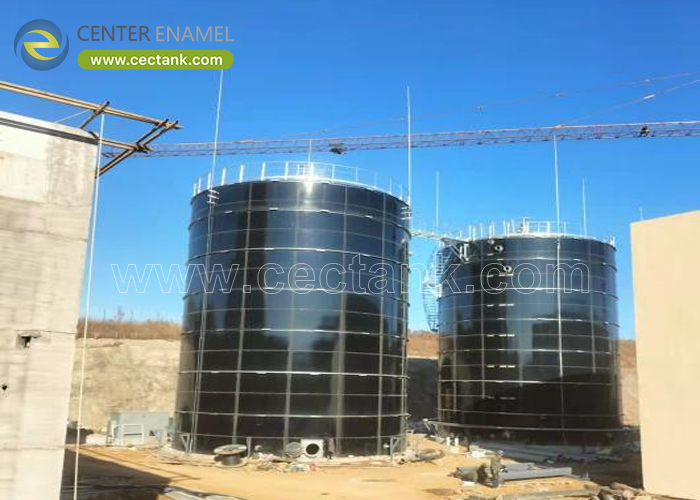

Les réservoirs d'eau d'incendie réellement livrés montrent la gamme de revêtements et de tailles en service actif:

• Émirats arabes unis, projet d'eau d'incendie de Dubaï 2025 - 652 m3, toit en aluminium.
• Projet d'eau d'incendie en Arabie saoudite (FBE) 2024 - 2 x 246 m3, réservoir d'époxy lié par fusion.
• Chine, réservoir d'eau d'incendie de Shanghai (SS304) 2026 - 317 m3, toit en cône 304 + plaque de fond 304.
• États-Unis, Porsche Speedway eau de feu 2016 - Californie du Sud, réservoirs GFS.
• L'eau de feu de Guyane 2025 et l'eau de feu du Guatemala 2024 - petites réserves à boulons de la classe 160-600 m3.

Expertise de l'entreprise

Center Enamel fournit des réserves de protection contre les incendies sous forme de réservoirs GFS, FBE, en acier inoxydable et galvanisés à boulons conçus selon AWWA D103-09, avec une sélection de revêtement correspondant à la qualité de l'eau potable,crus ou traitésLa base de fabrication contrôle l'émaillage et le revêtement époxy en interne, et le dossier d'exportation couvre les réserves d'eau de feu, potable et industrielle sur plusieurs continents.

Questions fréquemment posées

De quelle taille est le réservoir d'eau anti-incendie dont j'ai besoin?

Commencez à partir de NFPA 22: la demande maximale du système (débit x durée).débordement et les pertes anti-vortex pour obtenir le volume effectif que le réservoir doit effectivement fournir.

Un réservoir d'eau d'incendie peut-il partager une aspiration avec l'eau de traitement?

La NFPA 22 prévoit une réserve dédiée et en permanence alimentée par des tuyaux.

Est-ce qu'un réservoir GFS est adapté à l'eau de protection contre les incendies?

Oui pour l'eau potable ou l'eau brute. GFS (Glass-Fused-to Steel) donne un intérieur hermétique et résistant à la corrosion et la coque boulonnée est construite selon AWWA D103-09.L'acier inoxydable ou galvanisé sont des alternatives par la chimie et le climat.

Comment empêcher un réservoir de pompiers de geler?

Protégez la coque du réservoir, le descendant, le tuyau exposé et le toit dans les climats froids - généralement en traçant la chaleur, en isolant ou en localisant l'aspiration en dessous du niveau.Le tuyau congelé annule la réserve quelle que soit la taille du réservoir..

Le réservoir a besoin d'un toit?

Un toit limite les algues, les débris et l'évaporation et est standard sur la plupart des installations.

Quelle norme régit la structure du réservoir?

L'AWWA D103-09 pour les réservoirs en acier boulonné est la référence commune, associée à la NFPA 22 pour la fonction de protection incendie et à la NFPA 25 pour l'inspection continue.

Conclusion

Un réservoir d'eau de protection contre les incendies est une réserve calculée, pas un réservoir de stockage générique.L'eau et le climatConstruit selon AWWA D103-09 comme une coque boulonnée, il est rapide à monter et simple à inspecter.
