Réservoir de stockage de boues de 200 m³ : conception, mélange et choix des matériaux

Un réservoir de stockage de boues de 200 m³ est le plus petit de la classe des tampons - suffisamment grand pour égaliser un flux de processus, suffisamment petit pour que la géométrie et le mélange décident de son efficacité. Cet article couvre les dimensions qui correspondent réellement à une empreinte de 200 m³, comment empêcher les boues de se déposer et de former une croûte, et quel matériau mérite sa place.

Pour un réservoir de stockage de boues de la classe 200 m³, la géométrie pratique est d'environ 5,4 à 6,1 m de diamètre x 7,2 à 9,0 m, et la conception réussit ou échoue sur le mélange : prévoyez 5 à 15 W/m³ de mélange submersible ou à jet pour arrêter le dépôt et un toit étanche pour contrôler les odeurs et les gaz. L'acier vitrifié (GFS) est le choix courant pour la résistance à la corrosion et un montage rapide par boulonnage ; le FBE ou le béton sont des alternatives en fonction de la chimie des boues.

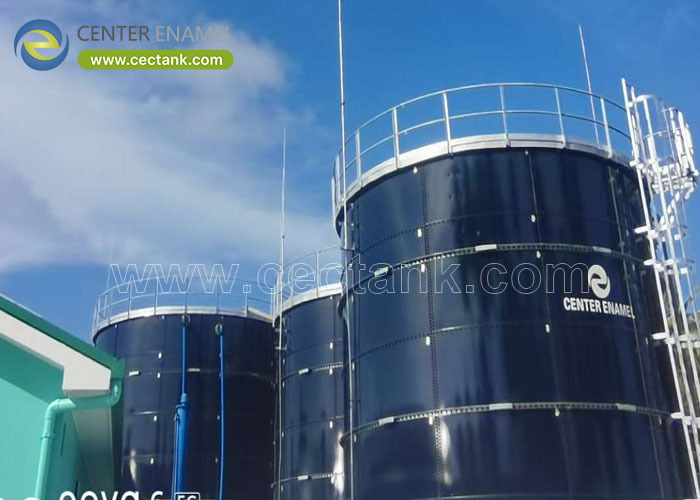

Géométrie d'un réservoir de classe 200 m³

Les réservoirs de boues sont généralement plus hauts que les réservoirs d'eau car le terrain et la toiture coûtent plus cher que la coque. Un tampon de 200 m³ se situe généralement autour de 5,4 m de diamètre x 9,0 m, ou 6,11 m x 7,2 m, deux options qui maintiennent une empreinte modeste tout en atteignant le volume. Le rapport exact est déterminé par les limites de hauteur du site, la portée du mélangeur et la façon dont le réservoir est raccordé aux élévations des processus en amont/aval.

• Typique : Ø5,35-6,11 m x 7,2-9,0 m pour ~200 m³.
• Les coques plus hautes réduisent l'empreinte mais compliquent la portée du mélangeur.
• Adapter l'élévation du réservoir à l'aspiration de la pompe et à la tuyauterie de processus.

Mélange : La différence entre un réservoir et une fosse de décantation

Les boues se déposent et forment une croûte si elles sont laissées immobiles. La plage de conception acceptée est d'environ 5 à 15 W/m³ de puissance de mélange installée, fournie par des mélangeurs submersibles, des mélangeurs à jet ou un tube de tirage, dimensionnés en fonction du volume du réservoir et de la rhéologie des boues. Trop peu et les solides se déposent ; trop, cela gaspille de l'énergie et remet en suspension le gravier. Le mélangeur doit également être réparable sans vider le réservoir.

• 5-15 W/m³ de puissance de mélange installée est la plage de fonctionnement.
• Mélangeurs submersibles ou à jet ; prévoir un accès pour l'entretien dans le réservoir.
• Des solides plus élevés / une viscosité plus élevée poussent vers le haut de la plage.

Matériau : GFS, FBE ou béton

Les boues brutes et digérées sont corrosives et abrasives, et l'espace gazeux au-dessus du liquide est souvent le pire environnement en raison du H2S. Le GFS se boulonne à partir de panneaux cuits en usine avec une face en émail vitrifié qui résiste aux deux ; le FBE (époxy fusionné) est l'alternative où un revêtement organique plus épais est préféré ; le béton est robuste mais lent et difficile à sceller aux traversées. Pour un seul tampon de 200 m³, le GFS boulonné ou le FBE l'emportent en termes de calendrier et d'étanchéité.

Référence de projet

Les véritables réservoirs de traitement des boues livrés par l'entreprise montrent la famille à laquelle appartient cette classe de 200 m³. Au projet de traitement des lixiviats de décharge HK Veolia (2019), des réservoirs de rétention de boues et de boues épaissies ont été construits avec des toits en GFS parmi un train de lixiviation à plusieurs réservoirs - preuve de la même ingénierie de réservoir de boues à plus grande échelle.

• HK Veolia Landfill Leachate, 2019 : réservoirs de rétention de boues + boues épaissies avec toits en GFS.
• Démontre des réservoirs de boues étanches et résistants à la corrosion dans un environnement de lixiviat agressif.

Expertise de l'entreprise

Center Enamel construit des réservoirs de rétention de boues GFS et FBE avec une coque testée à 100 % à 1500 V pour les défauts d'isolement, une conception conforme à la norme ISO 28765 et un montage boulonné qui permet d'atteindre de petits volumes comme 200 m³ sans fabrication sur mesure. La logique du mélange de boues avec toit étanche est la même, que le réservoir soit de 200 m³ ou de 20 000 m³.

Questions fréquemment posées

Quelles sont les dimensions typiques d'un réservoir de boues de 200 m³ ?

Environ 5,4 à 6,1 m de diamètre sur 7,2 à 9,0 m. Le rapport exact dépend des limites de hauteur du site, de la portée du mélangeur et des élévations du processus.

Quelle quantité de mélange un réservoir de boues nécessite-t-il ?

Prévoyez 5 à 15 W/m³ de puissance de mélange installée, fournie par des mélangeurs submersibles ou à jet, pour éviter le dépôt et la formation de croûtes. Les boues très visqueuses ou à haute teneur en solides se situent vers le haut de cette plage.

Le GFS ou le béton est-il préférable pour un petit réservoir de boues ?

Pour un tampon de 200 m³, le GFS boulonné est généralement plus rapide à monter et plus facile à sceller aux traversées que le béton coulé, avec une face en émail inerte qui résiste à l'espace gazeux corrosif.

Ai-je besoin d'un toit sur un réservoir de rétention de boues ?

Un toit étanche contrôle les odeurs et l'espace gazeux riche en H2S qui attaque le réservoir. Les réservoirs ouverts sont rares pour les boues, sauf lorsque le processus l'exige explicitement.

Un réservoir de 200 m³ peut-il gérer des boues anaérobies ?

Oui, à condition qu'il soit étanche, mélangé et que le gaz soit géré. De nombreux petits tampons adjacents aux digesteurs sont exactement de cette classe.

Quelle norme s'applique aux réservoirs de boues GFS ?

Conception selon ISO 28765 avec structure selon AWWA D103-09 ; spécifier un test de défaut d'isolement (étincelle) à 100 % sur l'émail.

Un réservoir de stockage de boues de 200 m³ réussit grâce à des détails : une géométrie haute et compacte, suffisamment de mélange pour maintenir les solides en suspension, un toit étanche pour l'espace gazeux et un revêtement résistant à la corrosion. La construction boulonnée GFS ou FBE offre cette combinaison rapidement et à un volume modeste.

Envoyez-nous votre type de boues, votre teneur en solides et l'empreinte disponible, et nous dimensionnerons un tampon GFS ou FBE mélangé et étanche de classe 200 m³ pour votre processus.
