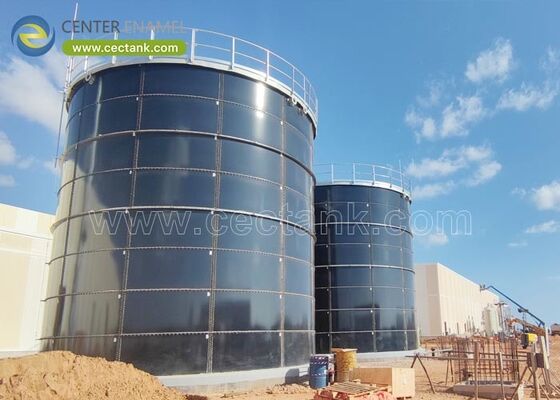

Réservoirs de stockage de liquides : types, matériaux et bases de sélection

Un réservoir de stockage de liquide contient de l'eau, des produits chimiques ou des liquides de procédé, hors sol ou enterré, le matériau étant choisi en fonction de la chimie et du volume. Les capacités varient de 20 à 150 000 m³. Conçu par Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), les réservoirs de liquides en acier vitrifié (GFS) fusionnent l'émail à 820-930 °C pour une coque inerte de 30 à 50 ans conçue selon AWWA D103-09 et ISO 28765.

Qu'est-ce qu'un réservoir de stockage de liquide

Un réservoir de stockage de liquide est un récipient construit pour contenir un inventaire de fluide – eau potable, eau de procédé, produits chimiques ou effluents – hors sol ou enterré. Son choix déterminant est le revêtement, car le liquide, et non l'acier, détermine la durée de vie. Construit de 20 à 150 000 m³, la sélection du réservoir commence par le pH, la température et les abrasifs du liquide.

• Contient : eau, produits chimiques, effluents.
• Choix : le revêtement.
• Durée de vie : déterminée par le revêtement.
• Gamme : 20-150 000 m³.

Caractéristiques clés, composants et types

Quatre familles : les réservoirs boulonnés GFS fusionnent un émail de 0,25-0,40 mm à 820-930 °C ; les réservoirs en acier soudé sont revêtus sur site et atteignent 150 000 m³ ; les réservoirs en béton coulés en place ; les réservoirs FRP moulent de petites tâches chimiques précises en dessous de 5 000 m³. Les toits, les piquages et les boulons de grade 8.8 sont spécifiés par tâche, et la méthode de construction détermine à la fois le calendrier et le coût du cycle de vie.

• GFS : émail de 0,25-0,40 mm.
• Soudé : jusqu'à 150 000 m³.
• Béton : coulé en place.
• FRP : petite chimie.

Applications et conditions d'exploitation

Les réservoirs de liquides servent les services publics, l'industrie, l'agriculture et l'exploitation minière, stockant de l'eau, des réactifs, des boues et des effluents traités. Une municipalité a besoin de surfaces de contact NSF/ANSI 61 ; une mine a besoin de résistance à l'abrasion ; une usine a besoin de compatibilité chimique. L'adaptation du revêtement au fluide est ce qui maintient le réservoir en service pendant 30 à 50 ans plutôt que de tomber en panne au niveau du revêtement.

• Services publics : NSF/ANSI 61.
• Mine : résistant à l'abrasion.
• Usine : correspondance chimique.
• Clé : revêtement au fluide.

Considérations techniques

Spécifiez le pH du liquide (3-11 typique, 1-14 spécial), la température (4-60 °C) et les abrasifs ; réglez l'épaisseur du film sec (DFT) du revêtement à 0,25-0,45 mm et la tôle de la coque à 6-40 mm. La coque est calculée selon AWWA D103-09 et ISO 28765, les tôles sont sablées à Sa 2.5 et testées aux piqûres à 1500 V. Les charges sismiques et éoliennes sont confirmées pour l'emplacement installé avant la commande de l'acier.

• pH : 3-11, 1-14 spécial.
• Revêtement : 0,25-0,45 mm DFT.
• Test : 1500 V par m².
• Site : sismique et éolien.

Avantages et limitations

Le GFS offre un revêtement inerte, quasi imperméable et une construction boulonnée rapide pour 30 à 50 ans. La limitation est qu'aucun revêtement unique ne convient à tous les fluides : le GFS ne convient pas à certains solvants ou à des pH extrêmes sans un grade spécial, les acheteurs doivent donc confirmer le grade du revêtement par rapport au flux réel. Cette limite est définie dans les spécifications, et non découverte lors du premier remplissage.

• Avantage : inerte, rapide, 30-50 ans.
• Avantage : quasi imperméable.
• Limitation : pas tous les fluides.
• Limite : confirmer le grade dans les spécifications.

Paramètres de conception

Les chiffres ci-dessous sont les valeurs portantes qu'un fournisseur doit indiquer par réservoir de liquide. Ils permettent à un ingénieur de confirmer la coque, le revêtement et le système de joint avant la commande de l'acier pour une tâche de stockage de liquide.

Guide de comparaison et de sélection

Par rapport à l'acier soudé, au béton et à la fibre de verre, un réservoir de liquide en acier vitrifié (GFS) l'emporte en résistance à la corrosion et en vitesse de construction pour la plage de 20 à 60 000 m³. Utilisez le tableau pour faire correspondre le matériau à la chimie du fluide, au volume et à la durée de vie requise.

Meilleures pratiques : comment choisir

Envoyez la fiche technique du liquide au fournisseur et exigez le calcul ISO 28765, un test de piqûres à 1500 V et un journal de revêtement. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) délivre des plans, des enregistrements NDE et des dossiers d'inspection afin que le réservoir de liquide soit auditable et garanti pendant sa durée de vie.

• Envoyer : fiche technique du liquide.
• Exiger : ISO 28765 et 1500 V.
• Journal : épaisseur du revêtement.
• Dossier : plans plus NDE.

Les réservoirs de stockage de liquides sont avant tout un problème de revêtement et de chimie, un conteneur en second lieu. Faites correspondre le matériau au fluide, exigez les calculs selon la norme AWWA D103-09 et la preuve du test à 1500 V, et le réservoir servira 30 à 50 ans au lieu de tomber en panne au niveau du revêtement.

Foire aux questions (FAQ)

Quels sont les principaux types de réservoirs de liquides ?

Boulonné GFS, acier soudé, béton et FRP - choisis en fonction de la chimie et du volume, de 20 à 150 000 m³.

Lequel est le meilleur pour les produits chimiques ?

L'émail GFS résiste à un pH de 3 à 11 (1-14 spécial) ; le FRP convient aux petits bains acides ; le béton convient aux gros travaux de génie civil.

Quelles normes s'appliquent ?

La coque boulonnée est conçue selon AWWA D103-09 et ISO 28765 ; l'usage potable ajoute NSF/ANSI 61.

Comment le revêtement est-il vérifié ?

L'acier est sablé à Sa 2.5, le revêtement est appliqué à 0,25-0,45 mm DFT, et testé aux piqûres à 1500 V par mètre carré.

Quelle capacité un réservoir peut-il atteindre ?

Un seul réservoir GFS atteint 60 000 m³ ; l'acier soudé atteint 150 000 m³ ; les tâches plus importantes sont réparties sur plusieurs réservoirs.

Peut-il être personnalisé ?

Oui. Le matériau, le toit, le grade du revêtement, les piquages et l'instrumentation sont conçus en fonction du fluide et du site.
