Réservoirs industriels de liquides : Guide de sélection des matériaux et des revêtements

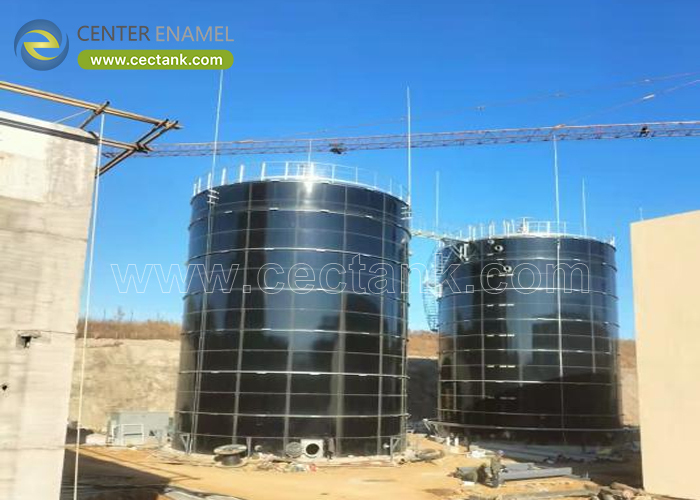

Un réservoir industriel de liquides stocke l'eau de procédé, les produits chimiques et les effluents, où la chimie du produit détermine le matériau et le revêtement. Les capacités varient de 20 à 60 000 m³. Conçus par Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), les réservoirs industriels en acier vitrifié (GFS) utilisent une surface en émail vitrifié fusionnée à 820-930°C pour résister aux liquides agressifs pendant 30 à 50 ans sans cloquage.

Qu'est-ce qu'un réservoir industriel de liquides

Un réservoir industriel de liquides est une cuve construite pour des flux de procédé non potables : eau de refroidissement, réactifs, boues et effluents. Contrairement à un réservoir d'eau, sa conception commence par le pH, les abrasifs et la température du liquide, car le revêtement - et non l'acier - est confronté à la chimie. Construit de 20 à 60 000 m³, la durée de vie du réservoir est déterminée par la correspondance entre le revêtement et l'application.

• Flux : refroidissement, réactif, boue.
• Début : pH, abrasifs, température.
• Durée de vie : déterminée par la correspondance du revêtement.
• Gamme : 20-60 000 m³.

Caractéristiques, composants et types clés

Les réservoirs industriels utilisent de l'acier GFS boulonné, soudé et revêtu, du béton ou de la PRV. Le GFS supporte un émail de 0,25 à 0,40 mm fusionné à 820-930°C ; les réservoirs soudés dépendent de revêtements appliqués sur site ; le béton est coulé ; la PRV est moulée pour des applications petites et précises. Les toits et les piquages sont spécifiés pour la vapeur, l'accès et l'instrumentation, et les boulons de grade 8.8 assurent l'assemblage des joints GFS.

• Matériaux : GFS, soudé, béton, PRV.
• Émail : 0,25-0,40 mm à 820-930°C.
• Toit : spécification vapeur et accès.
• Joints : boulons de grade 8.8.

Applications et conditions d'exploitation

Ils servent les usines chimiques, les mines, les transformateurs alimentaires et les services publics pour le stockage de réactifs, d'eau de procédé et d'effluents traités. Un réservoir GFS convient aux flux corrosifs ou abrasifs (pH 3-11, 1-14 spécial) où l'acier peint échoue ; un réservoir en béton convient aux travaux de génie civil lourds ; la PRV convient aux petits bains acides. L'adaptation du revêtement à la chimie est ce qui maintient le réservoir en service pendant 30 à 50 ans.

• Chimique : réactifs et eau de procédé.
• Mine : boue abrasive.
• Alimentaire : usage hygiénique.
• Correspondance : revêtement à la chimie.

Considérations techniques

Spécifiez le pH, la température (4-60°C typique) et les abrasifs du liquide, puis réglez l'épaisseur du film sec (DFT) du revêtement à 0,25-0,45 mm et la tôle de la virole à 6-40 mm. La virole est calculée selon AWWA D103-09 et ISO 28765, les tôles sont sablées à Sa 2.5 et testées aux défauts d'isolement à 1500 V. Un débit jusqu'à 500 m³/h détermine la taille des tuyaux et des pompes, et les charges sismiques ou éoliennes sont confirmées pour le site.

• Revêtement : 0,25-0,45 mm DFT.
• Tôle : 6-40 mm de tête.
• Test : 1500 V par m².
• Code : AWWA D103-09, ISO 28765.

Avantages et limites

Le GFS offre un revêtement inerte et quasi imperméable qui surpasse la peinture appliquée sur site pendant 30 à 50 ans et se monte rapidement. La limite est la chimie : le GFS ne convient pas à tous les solvants ou à des pH extrêmes sans un grade spécial, et les acheteurs doivent confirmer le grade du revêtement par rapport au flux réel. Cette limite est confirmée dans la spécification, et non découverte lors du premier remplissage.

• Avantage : inerte, rapide, 30-50 ans.
• Avantage : surpasse la peinture sur site.
• Limite : pas tous les solvants.
• Limite : confirmer le grade dans la spécification.

Paramètres de conception

Les chiffres ci-dessous sont les valeurs portantes qu'un fournisseur doit indiquer par réservoir industriel. Ils permettent à un ingénieur de confirmer le système de virole, de revêtement et de joint avant que l'acier ne soit commandé pour une application de liquide de procédé.

Comparaison et guide de sélection

Par rapport à l'acier soudé, au béton et à la fibre de verre, un réservoir industriel en acier vitrifié (GFS) l'emporte en termes de résistance à la corrosion et de vitesse de construction pour la gamme de 20 à 60 000 m³. Utilisez le tableau pour faire correspondre le matériau à la corrosivité du produit, à la logistique du site et à la durée de vie requise.

Meilleures pratiques : Comment choisir

Envoyez la fiche technique du liquide (pH, température, abrasifs) au fournisseur et exigez le calcul ISO 28765, un test de défauts d'isolement de 1500 V et un journal de revêtement. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) délivre des plans, des enregistrements NDE et des dossiers d'inspection afin que le réservoir industriel soit auditable et garanti.

• Envoyer : fiche technique du liquide.
• Exiger : ISO 28765 et 1500 V.
• Journal : épaisseur du revêtement.
• Dossier : plans plus NDE.

Les réservoirs industriels de liquides vivent ou meurent par la correspondance revêtement-chimie. Spécifiez le grade du revêtement, les calculs selon le code et la preuve de test, et le réservoir servira 30 à 50 ans au lieu de tomber en panne à la cinquième année.

Questions fréquemment posées (FAQ)

Qu'est-ce qu'un réservoir industriel de liquides ?

Une cuve de 20 à 60 000 m³ pour l'eau de procédé, les produits chimiques et les effluents, dont le revêtement est adapté au pH, à la température et aux abrasifs du liquide pour une durée de vie de 30 à 50 ans.

Quel matériau pour les liquides corrosifs ?

L'émail GFS résiste au pH 3-11 (1-14 spécial) ; la PRV convient aux petits bains acides ; le béton convient aux travaux de génie civil lourds. L'acier soudé nécessite un revêtement appliqué sur site.

Quelles normes s'appliquent ?

La virole boulonnée est conçue selon AWWA D103-09 et ISO 28765, avec un contrôle de production selon ISO 9001 et ISO 45001.

Comment le revêtement est-il vérifié ?

L'acier est sablé à Sa 2.5, le revêtement est appliqué à 0,25-0,45 mm DFT, et la surface est testée aux défauts d'isolement à 1500 V par mètre carré.

Quelle est la durée de vie de conception ?

Les réservoirs en acier et émail offrent 30 à 50 ans avec inspection ; les réservoirs en béton atteignent 40 à 60 ans.

Peut-il être personnalisé ?

Oui. Le matériau, le toit, le grade du revêtement, les piquages et l'instrumentation sont conçus par flux et par site, avec des plans délivrés par réservoir.
