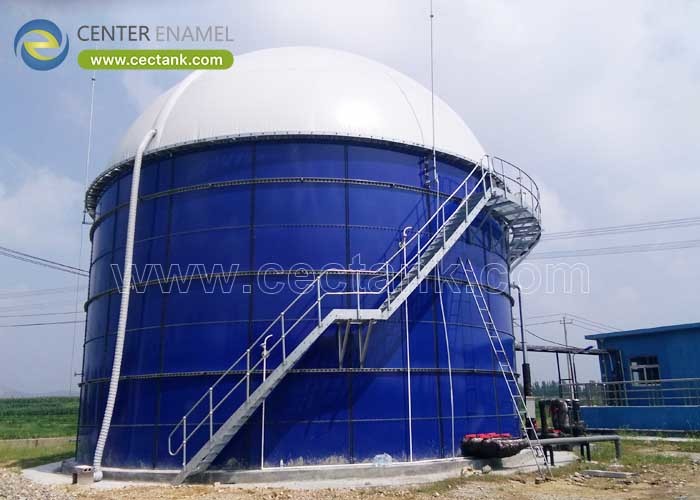

Réservoirs de biomasse en verre-acier pour le stockage de la bioénergie

Un réservoir de biomasse en verre fusionné avec de l'acier stocke les matières premières organiques et le biogaz capturé dans une coque inerte et résistante à la corrosion conçue pour 30 à 50 ans. L'émail vitreux est fondu à 820-930°C sur l'acier, résistant mieux à l'environnement acide de la biomasse que le métal peint. Conçus par Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Email), ces réservoirs boulonnés sont conçus selon les normes AWWA D103-09 et ISO 28765 pour les tâches liées à la bioénergie, à l'agriculture et aux eaux usées.

Qu'est-ce qu'un réservoir de biomasse en verre fondu sur acier

Un réservoir de biomasse en verre fondu sur acier est un récipient en acier boulonné dont l'intérieur est protégé par un émail vitreux fondu à 820-930°C sur des plaques de plus de 0,3 mm. Le résultat est une surface inerte et non poreuse en verre fondu sur acier (GFS) qui stocke la biomasse, le lixiviat d'ensilage et le biogaz sans formation de cloques. Les capacités vont de 20 à 60 000 m3 dans un seul réservoir et la construction boulonnée évite les soudures sur site.

• Surface:émail fondu à 820-930°C.
• Inerte:résiste à la biomasse acide.
• Gamme:20 à 60 000 m3 simples.
• Construire:boulonné, pas de soudure sur place.

Caractéristiques clés, composants et types

Les réservoirs de biomasse GFS sont disponibles sous forme de digesteurs avec mélangeurs, de stockage étanche aux gaz avec support à double membrane ou de silos à alimentation sèche. La coque est recouverte d'une couche d'émail de 0,25 à 0,40 mm testée pendant les vacances à 1 500 V, tandis que les toits vont des cônes fixes aux dômes géodésiques en aluminium. Les associations courantes sont CSTR pour le lisier et UASB pour les eaux usées à haute résistance, chacune étant conçue en fonction du pH et de la charge en solides de l'alimentation.

• Digesteur :avec mélangeurs et support.
• Silo:stockage de biomasse sèche.
• Manteau:0,25-0,40 mm, essai 1 500 V.
• Toit:cône ou dôme géodésique.

Applications et conditions de fonctionnement

Ils servent les usines de biogaz, les fermes et les transformateurs de produits alimentaires, convertissant le fumier, les résidus de récolte et les déchets organiques en énergie. Les sites municipaux les utilisent pour les boues et les lixiviats ; l'agro-industrie les utilise pour la production de céréales et d'aliments pour animaux. Étant donné que l'émail résiste aux pH 3-11 et 1-14 dans des qualités spéciales, la même famille de réservoirs couvre à la fois la digestion humide et la biomasse sèche en vrac sur un seul site.

• Biogaz :fumier et résidus.
• Municipal:boues et lixiviats.
• Agro :céréales et aliments pour animaux.
• PH :3-11, 1-14 spécial.

Considérations techniques

Le dimensionnement fixe la rétention hydraulique à 20-40 jours et la température à 35-38°C pour une digestion mésophile, avec du biogaz à 55-65% de méthane et 5-30 mbar. La coque est calculée selon les normes AWWA D103-09 et ISO 28765, les plaques sablées à Sa 2,5 et chaque panneau testé pendant les vacances à 1 500 V. Le mélange utilise 5 à 15 W/m3 pour maintenir les solides en suspension et le rendement en gaz stable.

• Rétention:20 à 40 jours de THS.
• Température:35-38°C mésophile.
• Gaz:55-65% de méthane, 5-30 mbar.
• Mélanger:5-15 W/m3.

Avantages et limites

L'émail donne un intérieur presque inerte qui dure 30 à 50 ans plus longtemps que l'acier peint et accélère le montage grâce au boulonnage. Une véritable limitation est que le GFS ne convient pas aux matières premières dont le pH est inférieur à 5,5 à moins qu'une étape de correction ne soit ajoutée ; cette limite doit être confirmée lors de la conception du processus, et non une fois que le réservoir est enterré, sinon la garantie du revêtement est menacée.

• Avantage:inerte, 30-50 ans.
• Avantage:construction boulonnée rapide.
• Limitation:pas pour un pH <5,5 tel quel.
• Limite:confirmer le pH dans la conception.

Paramètres de conception

Les chiffres ci-dessous correspondent aux valeurs de charge qu'un fournisseur doit indiquer par réservoir de biomasse en verre fondu sur acier (GFS). Ils laissent un ingénieur confirmer la coque, le revêtement et le système de joints avant que l'acier ne soit commandé pour une utilisation dans le domaine de la biomasse ou du biogaz.

Guide de comparaison et de sélection

Par rapport à l'acier soudé, au béton et à la fibre de verre, un réservoir de biomasse en verre fondu sur acier (GFS) gagne en termes de résistance à la corrosion et de vitesse de construction pour la gamme de 20 à 60 000 m3. Utilisez le tableau pour faire correspondre le matériau en fonction de la corrosivité, de la logistique du site et de la durée de vie requise.

Meilleures pratiques : comment choisir un fournisseur

Spécifiez dès le départ la DFT de l'émail de 0,25 à 0,40 mm, le test de vacances à 1 500 V et le calcul ISO 28765. Exiger des références aux droits sur la biomasse de volume et de matière première similaires. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Email) publie des dessins, des enregistrements NDE et un dossier d'inspection par réservoir afin que la conception survive à l'audit et à l'examen du financement.

• Demander:Calcul ISO 28765.
• Vérifier:Test 1 500 V, DFT 0,25-0,40 mm.
• Confirmer:référence de biomasse.
• Emballer:dessins et enregistrements d'EMI.

Un réservoir de biomasse GFS est un système de revêtement, un calcul de code et un dossier d'inspection construit pour durer 30 à 50 ans. Choisissez un fournisseur qui présente l'épreuve de l'émail et les mathématiques ISO 28765 plutôt que celui qui promet uniquement le prix le plus bas pour une coque nue.

Foire aux questions (FAQ)

Qu'est-ce qu'un réservoir de biomasse en verre fondu sur acier ?

Il s'agit d'un réservoir en acier boulonné avec un intérieur en émail vitreux fondu à 820-930°C, donnant une surface inerte et résistante à la corrosion dans des capacités de 20 à 60 000 m3 pour la biomasse et le biogaz.

Quelle norme s’applique à un réservoir biomasse ?

La coque boulonnée est conçue selon les normes AWWA D103-09 et ISO 28765, avec des matériaux et un soudage contrôlés selon les normes ISO 9001 et ISO 45001. Le devoir adjacent à l'eau potable ajoute NSF/ANSI 61.

Comment est vérifiée la couche d’émail ?

Les plaques sont sablées à Sa 2,5, l'émail est fondu à 820-930°C et la surface finie est testée pendant les vacances à 1 500 V sur chaque mètre carré avant expédition.

Peut-il également stocker de la biomasse sèche ?

Oui, en tant que silo scellé pour les céréales et les aliments pour animaux avec une humidité sûre de 13 à 15 % et un toit conique boulonné pour l'étanchéité aux intempéries.

Quelle capacité un réservoir peut-il atteindre ?

Un seul réservoir GFS couvre 20 à 60 000 m3 ; une charge de biogaz plus importante est satisfaite avec plusieurs réservoirs plutôt qu'avec une seule coque surdimensionnée.

Le réservoir peut-il être personnalisé ?

Oui. Le type de toit, les mélangeurs, le gazomètre, les buses et l'isolation sont adaptés au débit, au climat et au code, avec des dessins émis par réservoir.
