Réservoirs de stockage en vrac : Dimensionnement et choix des matériaux pour les grands volumes

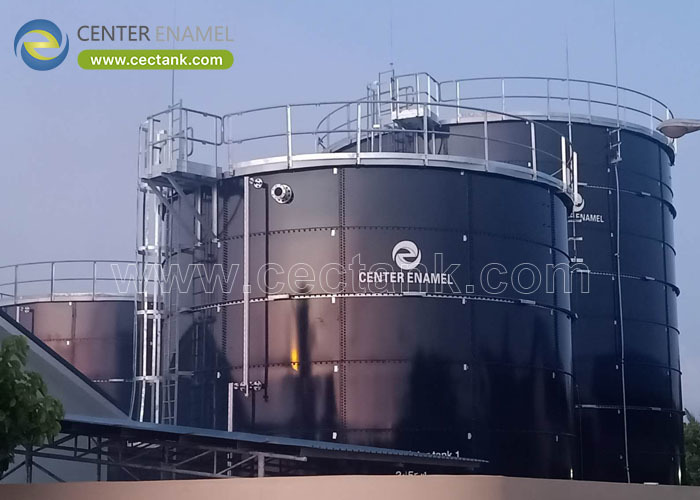

Un réservoir de stockage en vrac contient de grands volumes de produits liquides ou secs sur un seul site, généralement de 1 000 à 60 000 m³ pour les liquides et jusqu'à 20 000 m³ pour les produits secs en vrac. Le choix du matériau détermine la résistance à la corrosion et la vitesse de construction. Conçus par Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), les réservoirs boulonnés en acier vitrifié (GFS) associent une enveloppe inerte de 30 à 50 ans à une installation rapide, sans soudure, pour les applications en vrac.

Qu'est-ce qu'un réservoir de stockage en vrac

Un réservoir de stockage en vrac est une cuve construite pour contenir un inventaire important, souvent continu, de produits liquides ou granulaires à un seul endroit. Les liquides utilisent des enveloppes en acier ou en béton de 1 000 à 150 000 m³ ; les produits secs en vrac utilisent des silos jusqu'à 20 000 m³. Le besoin déterminant est le volume par dollar et par jour de construction, de sorte que le matériau de l'enveloppe, le revêtement et la fondation sont choisis en fonction du débit plutôt que de l'apparence.

• Liquide : 1 000-150 000 m³.
• Sec : silos jusqu'à 20 000 m³.
• Moteur : volume par dollar.
• Moteur : jours de construction, pas l'apparence.

Caractéristiques clés, composants et types

Quatre familles dominent. Les réservoirs GFS boulonnés fusionnent l'émail à 820-930 °C pour une surface inerte de 30 à 50 ans. Les réservoirs en acier soudé atteignent 150 000 m³ mais nécessitent des travaux sur site plus longs. Les réservoirs en béton sont coulés pour une utilisation permanente. Le PRV convient aux petits réservoirs chimiques soignés de moins de 5 000 m³. Les systèmes boulonnés sont expédiés en kit et montés en quelques semaines, ce qui est important pour les projets en vrac soumis à un calendrier.

• GFS : inerte, boulonné, rapide.
• Soudé : jusqu'à 150 000 m³.
• Béton : génie civil permanent.
• PRV : petit chimique.

Applications et conditions d'exploitation

Les réservoirs en vrac servent les services publics d'eau, l'agriculture, l'exploitation minière et l'industrie pour le stockage d'eau, de boues, de céréales, de produits chimiques et de liquides de procédé. Une usine stockant de l'eau de procédé corrosive bénéficie de l'émail GFS ; un terminal nécessitant 150 000 m³ choisit l'acier soudé ; une ferme stocke des céréales dans un silo étanche. La chimie et le volume de l'application définissent la bonne famille, pas une étiquette générique de grand réservoir.

• Service public : eau et boues.
• Mines : eau de procédé corrosive.
• Terminal : très grand soudé.
• Ferme : silo à grains étanche.

Considérations techniques

Le dimensionnement commence par le débit journalier et le temps de rotation, puis définit la tôle de l'enveloppe à 6-40 mm pour la pression hydrostatique et un DFT de revêtement de 0,25-0,45 mm. Chaque mètre carré est testé aux défauts à 1500 V, les joints utilisent des boulons de grade 8.8, et l'enveloppe est calculée selon AWWA D103-09 et ISO 28765. La fondation et les charges sismiques ou éoliennes sont confirmées pour l'emplacement installé avant la commande de l'acier.

• Tôle : 6-40 mm de pression.
• Revêtement : 0,25-0,45 mm DFT.
• Test : 1500 V par m².
• Norme : AWWA D103-09, ISO 28765.

Avantages et limites

Les réservoirs GFS en vrac offrent une résistance à la corrosion et une installation rapide pendant 30 à 50 ans pour des volumes allant jusqu'à 60 000 m³. La limite est qu'une seule enveloppe boulonnée n'est pas le bon choix au-dessus d'environ 60 000 m³ ; les applications très volumineuses sont divisées en plusieurs réservoirs ou passent à l'acier soudé. Les acheteurs doivent confirmer le plafond de volume par rapport à leur inventaire de pointe réel avant de spécifier.

• Avantage : résistant à la corrosion, rapide.
• Avantage : durée de vie de 30 à 50 ans.
• Limite : plafond ~60 000 m³.
• Frontière : confirmer le pic réel.

Paramètres de conception

Les chiffres ci-dessous sont les valeurs portantes qu'un fournisseur doit indiquer par réservoir en vrac. Ils permettent à un ingénieur de confirmer l'enveloppe, le revêtement et le système de joint avant la commande de l'acier pour une application de stockage à haut volume.

Guide de comparaison et de sélection

Par rapport à l'acier soudé, au béton et à la fibre de verre, un réservoir en acier vitrifié (GFS) l'emporte en termes de résistance à la corrosion et de vitesse de construction pour la plage de 20 à 60 000 m³. Utilisez le tableau pour faire correspondre le matériau à la corrosivité du produit, à la logistique du site et à la durée de vie requise pour les réservoirs de stockage en vrac.

Meilleures pratiques : Comment choisir

Faites correspondre la famille à la chimie et au volume, puis exigez le calcul ISO 28765, un rapport de test de défauts de 1500 V et un journal de revêtement. Demandez des références pour des applications en vrac comparables. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) délivre des plans, des enregistrements NDE et des packages d'inspection afin que le réservoir soit bancable et prêt pour le permis dès le premier jour.

• Correspondance : chimie et volume.
• Exiger : ISO 28765 et test 1500 V.
• Demander : référence comparable.
• Obtenir : package d'inspection.

Le stockage en vrac est un problème de volume, de chimie et de calendrier. Choisissez le matériau qui convient aux trois, exigez la preuve du revêtement et de la norme, et le réservoir fournira 30 à 50 ans de service ininterrompu.

Foire aux questions (FAQ)

Qu'est-ce qu'un réservoir de stockage en vrac ?

Une grande cuve - de 1 000 à 150 000 m³ pour les liquides et jusqu'à 20 000 m³ pour les produits secs en vrac - construite pour contenir un inventaire continu sur un site pour l'eau, les boues, les céréales ou les produits chimiques.

Quel matériau est le meilleur pour le vrac ?

Le GFS convient aux applications corrosives ou modulaires, l'acier soudé convient aux volumes supérieurs à 60 000 m³, le béton convient aux travaux de génie civil permanents, et le PRV convient aux petits réservoirs chimiques soignés de moins de 5 000 m³.

Quelle est la taille maximale d'un réservoir ?

Un seul réservoir GFS atteint 60 000 m³ ; l'acier soudé atteint 150 000 m³ ; les applications plus importantes sont divisées en plusieurs réservoirs ou passent à la construction soudée.

Quelles normes s'appliquent ?

L'enveloppe boulonnée est conçue selon AWWA D103-09 et ISO 28765, avec un contrôle de l'usine sous ISO 9001 et ISO 45001 ; les applications d'eau potable ajoutent NSF/ANSI 61.

Comment la qualité est-elle vérifiée ?

L'acier est sablé à Sa 2.5, le revêtement est appliqué à 0,25-0,45 mm DFT, et la surface est testée aux défauts à 1500 V par mètre carré.

Les réservoirs de stockage en vrac peuvent-ils être personnalisés ?

Oui. La capacité, le toit, le grade du revêtement, les raccords et l'isolation sont conçus selon l'application et le site, certifiés avec un package d'inspection.
