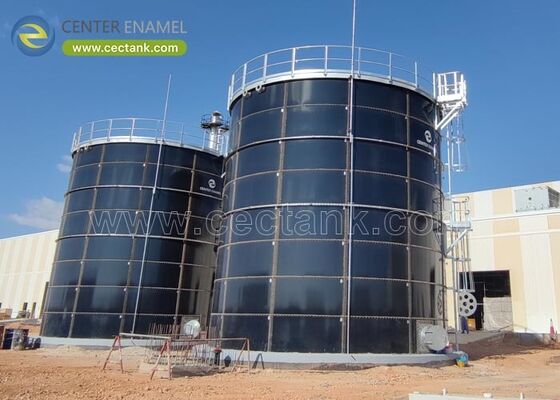

Réservoir d'eau incendie : dimensionnement, normes et détails qui déterminent son bon fonctionnement

Un réservoir d'eau incendie est l'actif le moins utilisé sur la plupart des sites et celui qui tolère le moins l'échec. Il reste plein pendant des années, est inspecté selon un calendrier et doit livrer son volume complet en une seule journée sans avertissement et sans seconde chance. Cette combinaison en fait une spécification trompeusement difficile. Les acheteurs qui le dimensionnent selon une règle empirique découvrent généralement le manque lors d'une révision par l'assureur ou d'une analyse des risques, moment où la fondation a déjà été coulée et le volume est fixé.

La question d'ingénierie n'est pas de savoir combien d'eau le site peut stocker, mais combien il peut stocker et toujours livrer. Ce sont des chiffres différents, et l'écart entre eux est là où la plupart des systèmes d'eau incendie sous-performent. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) fournit des réservoirs d'eau incendie en acier boulonné conçus selon AWWA D103-09 et configurés selon les exigences NFPA 22 et NFPA 25, avec des dispositions de réserve dédiées, une protection antigel et une documentation complète pour l'examen par l'assureur et l'autorité.

1. Comment dimensionner un réservoir d'eau incendie ?

Le volume d'eau incendie est déterminé par la demande unique la plus importante et crédible multipliée par la durée pendant laquelle cette demande doit être maintenue, et non par la superficie du site ou par un multiple de l'eau de procédé quotidienne. Commencez par le risque et avancez.

• Débit de demande : Le débit de conception est fixé par le système de suppression - densité des sprinklers plus allocation de débit de tuyaux, ou débit fixe de moniteur et de système à mousse. Prenez-le de la conception du système, pas d'un tableau de chiffres typiques.
• Durée : NFPA 22 traite la durée comme une fonction de la classification du risque. Un risque léger peut nécessiter deux heures, un risque ordinaire trois heures, et un risque extra ou des systèmes à mousse considérablement plus.
• Risque unique le plus important : Si plusieurs bâtiments partagent une alimentation, dimensionnez pour le pire événement unique plutôt que pour la somme de tous les événements, à moins que l'autorité compétente n'en exige autrement.
• Utilisations simultanées : Toute eau de refroidissement de pompe incendie, eau de refroidissement de générateur ou demande de procédé tirée du même réservoir pendant un incident doit être ajoutée au volume d'eau incendie, et non en être retirée.
• Volume effectif versus volume nominal : L'aspiration ne peut pas atteindre le fond du réservoir. Le volume en dessous de la sortie, au-dessus du trop-plein et piégé par les limitations de vortex est de l'eau stockée qui ne peut pas être livrée.

2. Quelles normes s'appliquent et qu'exigent-elles réellement ?

NFPA 22 régit le réservoir, AWWA D103-09 la structure du réservoir en acier boulonné, NFPA 25 le régime d'inspection et de test en cours, et les fiches de données de FM Global ou de l'assureur peuvent ajouter des exigences d'approbation et d'agencement. Ils abordent des questions différentes et s'appliquent tous.

• NFPA 22 : Couvre la capacité, les débits de remplissage, l'agencement d'aspiration, la protection antigel et l'exigence que l'eau de protection incendie soit protégée de l'épuisement par d'autres utilisations.
• AWWA D103-09 : La norme pour les réservoirs en acier boulonné. Elle définit l'épaisseur des tôles de la virole, la qualité des boulons, le revêtement et les exigences de fondation pour le récipient lui-même.
• NFPA 25 : La norme d'inspection, de test et de maintenance. Un réservoir qui ne peut pas être inspecté selon NFPA 25 échouera éventuellement à un audit, quelle que soit sa construction.
• Fiches de données FM Global et de l'assureur : Lorsque le site est assuré dans le cadre d'un programme de prévention des pertes, l'agencement, le statut d'approbation et les dispositions sismiques ou éoliennes peuvent être des conditions de couverture.
• Examen par l'autorité locale : Les autorités de lutte contre l'incendie imposent fréquemment des durées plus longues ou des allocations de tuyaux supplémentaires. Confirmez l'exigence locale avant le dimensionnement du réservoir, pas après.

3. Quel détail détermine si l'eau est disponible le jour J ?

La plupart des défaillances des réservoirs d'eau incendie ne sont pas structurelles. Il s'agit d'un réservoir partagé avec un prélèvement de procédé, d'une colonne montante gelée, d'une aspiration qui crée un vortex, ou d'eau qui a stagné et posé un problème biologique. Ce sont des éléments de spécification, et il est peu coûteux de bien les faire et coûteux de les modifier ultérieurement.

• Réserve dédiée : L'eau incendie doit être protégée de l'épuisement. Lorsqu'un réservoir remplit les deux fonctions, une réserve avec tuyauterie permanente - une conduite d'aspiration dédiée ou une colonne montante réglée au-dessus de la sortie de procédé - est l'agencement accepté.
• Agencement d'aspiration : Un brise-vortex et une submersion correcte de l'aspiration empêchent l'entraînement d'air, qui peut détruire les performances de la pompe au moment où cela compte le plus.
• Protection antigel : Dans les climats froids, le réservoir, la colonne montante et la tuyauterie exposée nécessitent tous une protection. L'isolation seule ne couvre pas une colonne montante statique sans apport de chaleur.
• Qualité de l'eau et stagnation : L'eau stockée développe des biofilms et peut corroder le réservoir de l'intérieur. Le choix des matériaux, le revêtement et, le cas échéant, la recirculation ou le traitement maintiennent la stabilité de l'eau et du récipient.
• Accès pour inspection : NFPA 25 exige une inspection périodique interne et externe. Les échelles, plateformes, regards et la capacité de drainage doivent être conçus dès le départ.

Assurance d'ingénierie et support de projet

Chaque réservoir livré par Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) est conçu selon AWWA D103-09 et EN 1090 avec une vérification par éléments finis des charges de la virole, du toit et des piquages, fusionné à 820-930°C sous contrôle ISO 9001 et ISO 45001, testé aux défauts à 1500 V sur cent pour cent de la surface, et assemblé avec des boulons de Grade 8.8 et un mastic certifié par le fabricant. Les réservoirs d'eau incendie sont conçus selon AWWA D103-09 et configurés selon NFPA 22, avec des cours de virole, des systèmes de revêtement et des options de toit sélectionnés pour le climat et le risque, et fournis avec des dispositions de réserve dédiées, des brise-vortex, des dispositions antigel, un accès pour inspection NFPA 25, une conception sismique et éolienne, et un dossier de documentation pour l'examen par l'autorité et l'assureur.

"Un réservoir d'eau incendie est jugé une seule fois, le pire jour de la vie du site, et seul le volume qu'il peut réellement livrer compte ce jour-là."

Questions fréquemment posées (FAQ)

Comment calculer le volume requis pour un réservoir d'eau incendie ?

Établissez le débit de conception à partir du système de suppression - densité des sprinklers plus débits de tuyaux, ou débit fixe de moniteur et de mousse - puis multipliez par la durée appropriée à la classification du risque selon NFPA 22. Ajoutez toute demande de procédé ou de refroidissement simultanée, et confirmez le résultat auprès de l'autorité locale, qui peut exiger plus que le minimum standard.

Un réservoir d'eau incendie peut-il également alimenter en eau de procédé ou d'irrigation ?

Oui, mais le volume d'eau incendie doit être protégé de l'épuisement. L'agencement accepté est une réserve avec tuyauterie permanente : soit une conduite d'aspiration d'eau incendie séparée, soit une colonne montante qui fixe le niveau en dessous duquel le prélèvement de procédé ne peut pas aller. Une promesse administrative de ne pas vider le réservoir n'est pas une pratique acceptée.

Comment le gel est-il évité dans un réservoir d'eau incendie ?

La protection doit couvrir l'ensemble du système. Cela signifie une isolation du réservoir lorsque le climat l'exige, une colonne montante isolée et chauffée, une tuyauterie exposée protégée, et dans certaines installations un système de circulation ou de chauffage qui empêche l'eau statique de geler. L'isolation du réservoir seul laisse la colonne montante comme point de défaillance.

Un réservoir d'eau incendie peut-il être personnalisé pour notre risque et notre climat ?

Oui. Le volume, l'épaisseur de la virole, le revêtement, le type de toit, la protection antigel, l'agencement d'aspiration, l'indication de niveau et l'accès à l'inspection sont tous configurés en fonction de la classification du risque, des exigences de l'autorité locale et du climat du site, et les plans sont émis pour examen par l'autorité et l'assureur avant la fabrication.

Points clés à retenir

• Dimensionnez à partir de la demande unique la plus importante et crédible et sa durée, pas à partir de la superficie du site ou de règles empiriques.
• Le volume livrable est inférieur au volume nominal - dimensionnez l'aspiration et la réserve en fonction de ce que la pompe peut réellement aspirer.
• Le service partagé n'est acceptable qu'avec une réserve avec tuyauterie permanente que le prélèvement de procédé ne peut pas vaincre.
• L'accès pour inspection selon NFPA 25 et la protection antigel sont des éléments de conception ; leur modification ultérieure coûte beaucoup plus cher que leur inclusion.
