Réacteur agité continu : Géométrie, déflecteurs et transfert de chaleur - Ce que le réservoir apporte

Dans un réacteur agité continu, le réservoir n'est pas un simple contenant pour une réaction - il fait partie intégrante de la réaction. La forme du réservoir, ses déflecteurs et sa surface de transfert de chaleur déterminent si le contenu est véritablement uniforme, si les solides restent en suspension et si la température peut être maintenue dans la plage requise par le processus. Spécifiez le mélangeur et laissez le réservoir s'adapter, et le résultat est généralement un réacteur avec une moyenne confortable et de sérieux problèmes locaux.

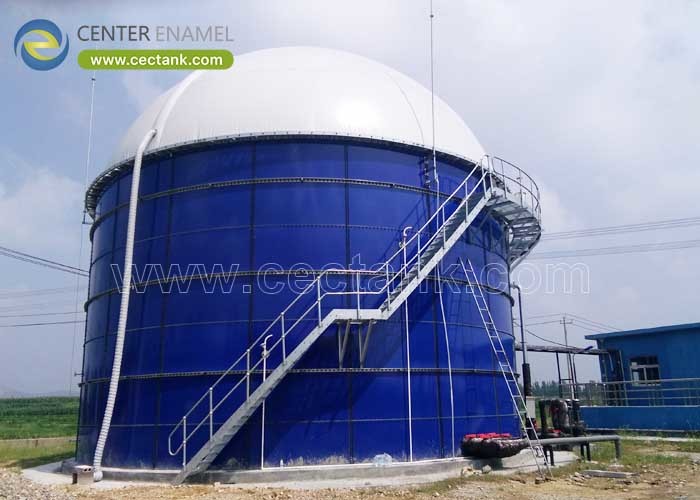

La géométrie est définie en premier, et la conception de l'agitation et du transfert de chaleur en découle. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) construit des réservoirs CSTR avec des déflecteurs, des supports d'impulseur, des surfaces de chauffage et des accès intégrés à la coque, de sorte que le réservoir et l'équipement de processus sont conçus comme un tout.

1. Que doit fournir le réservoir ?

Un CSTR est défini par ce qu'il doit accomplir plutôt que par ce qu'il contient. Quatre exigences façonnent le réservoir, et elles tirent parfois dans des directions différentes.

• Composition uniforme : L'hypothèse de mélange complet n'est valable que si le contenu est réellement uniforme. Chaque poche stagnante est un volume qui ne participe pas.
• Température uniforme : Le taux de réaction et l'activité biologique suivent tous deux la température. Un réservoir qui ne peut pas maintenir la température dans une bande étroite ne peut pas non plus maintenir les performances.
• Suspension des solides : Lorsque l'alimentation contient des solides, le réservoir et l'agitation doivent les maintenir en mouvement, sinon ils se déposent et deviennent un volume perdu de façon permanente.
• Confinement et libération des gaz : De nombreux CSTR génèrent des gaz. Le réservoir doit les contenir en toute sécurité, les libérer de manière contrôlée et maintenir l'espace du toit étanche.
• Nettoyabilité et accès : Les CSTR nécessitent un accès interne pour l'inspection, la maintenance de l'impulseur et le nettoyage. Les dispositions d'accès appartiennent à la conception originale.

2. Comment la géométrie affecte-t-elle les performances ?

Le rapport hauteur/diamètre est la première décision et celle qu'il est le plus difficile de modifier ultérieurement. Il détermine le schéma de mélange, la surface de transfert de chaleur disponible, l'empreinte au sol et le comportement de rétention de gaz, le tout en même temps.

• Rapport hauteur/diamètre : Les réservoirs CSTR en phase liquide ont généralement un rapport proche de l'unité, avec une plage de fonctionnement d'environ 0,8 à 1,5 selon la tâche, la disposition de l'impulseur et l'espace disponible.
• Réservoirs plus hauts : Plus de surface de paroi pour le transfert de chaleur et une empreinte plus petite, mais ils nécessitent plusieurs impulseurs sur un seul arbre et une attention plus minutieuse au mélange sur toute la hauteur.
• Réservoirs plus bas : Mélange plus facile à un seul impulseur et meilleur renouvellement de surface, au détriment d'une empreinte plus grande et d'une surface de paroi moindre pour le transfert de chaleur.
• Forme du fond : Les fonds bombés, plats ou coniques se comportent différemment pour les solides. Les fonds coniques et bombés facilitent le drainage et la collecte des solides lorsque la tâche l'exige.
• Volume libre : La mousse et la libération de gaz nécessitent de l'espace au-dessus du niveau du liquide. Les processus moussants nécessitent un volume libre considérablement plus important que ce que suggère le volume de liquide seul.

3. Qu'apportent les déflecteurs et le transfert de chaleur ?

Les déflecteurs et la surface de transfert de chaleur sont les deux caractéristiques qui distinguent un réacteur d'un réservoir avec un mélangeur. Les deux sont faciles à inclure au stade de la conception et coûteux à ajouter par la suite.

• Pourquoi les déflecteurs existent : Sans eux, le liquide tourne en bloc, formant un vortex central et réalisant très peu de mélange. Les déflecteurs convertissent la rotation en circulation verticale.
• Disposition des déflecteurs : Typiquement quatre déflecteurs montés verticalement sur la paroi, avec une largeur d'environ un dixième du diamètre du réservoir et un petit dégagement par rapport à la paroi pour éviter les poches mortes.
• Rapport impulseur/réservoir : Le diamètre de l'impulseur est généralement d'environ un tiers du diamètre du réservoir pour une disposition standard, avec un dégagement par rapport au sol réglé pour maintenir les solides en mouvement plutôt qu'en dépôt.
• Options de transfert de chaleur : Une double enveloppe externe, des serpentins internes ou un échangeur de chaleur externe avec circulation pompée. Les doubles enveloppes laissent l'intérieur propre ; les serpentins offrent plus de surface ; les échangeurs externes sont les plus faciles à entretenir.
• Isolation et contrôle : L'isolation et le revêtement stabilisent la température et réduisent la charge, et la stratégie de contrôle doit maintenir la température dans une bande étroite plutôt que de cycler.

Assurance d'ingénierie et support de projet

Chaque réservoir livré par Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) est conçu selon les normes AWWA D103-09 et EN 1090 avec une vérification par éléments finis des charges de la coque, du toit et des piquages, fusionné à 820-930°C sous contrôle ISO 9001 et ISO 45001, testé pour les défauts d'étanchéité à 1500 V sur cent pour cent de la surface, et assemblé avec des boulons de grade 8.8 et un mastic certifié par le fabricant. Les réservoirs CSTR sont conçus avec une géométrie définie par la tâche, des déflecteurs muraux et des supports d'impulseur intégrés à la conception de la coque, un chauffage par double enveloppe, serpentin interne ou échangeur externe avec isolation et revêtement, des dispositions de toit étanches aux gaz lorsque le processus en génère, des pénétrations formées en usine, un revêtement compatible avec le mélange par zone, et des dispositions d'accès et de sécurité adaptées au régime de maintenance.

"Adaptez le mélangeur au réservoir et vous aurez un problème de mélange. Adaptez le réservoir et le mélangeur ensemble et vous obtiendrez un réacteur."

Questions fréquemment posées (FAQ)

Pourquoi un CSTR a-t-il besoin de déflecteurs ?

Sans déflecteurs, le liquide a tendance à tourner en bloc, formant un vortex central et réalisant très peu de mélange réel. Les déflecteurs montés sur la paroi brisent cette rotation et la transforment en circulation verticale, ce qui produit le mélange et maintient les solides en suspension.

Quel est le bon rapport hauteur/diamètre ?

Pour les applications en phase liquide, il est couramment proche de l'unité, avec une plage de fonctionnement d'environ 0,8 à 1,5. Les réservoirs plus hauts offrent plus de surface de paroi pour le transfert de chaleur et une empreinte plus petite, mais nécessitent plusieurs impulseurs ; les réservoirs plus bas se mélangent plus facilement avec un seul impulseur, mais nécessitent plus d'espace au sol.

Comment un CSTR est-il chauffé ou refroidi ?

Par une double enveloppe externe, des serpentins internes ou un échangeur de chaleur externe avec circulation pompée. Les doubles enveloppes laissent l'intérieur dégagé et facile à nettoyer, les serpentins offrent plus de surface, et les échangeurs externes sont les plus faciles à entretenir sans entrer dans le réservoir. Le choix dépend de la tâche, de la surface requise et du régime de nettoyage.

Le réservoir CSTR peut-il être personnalisé pour notre processus ?

Oui. La géométrie, les dispositions des déflecteurs et des impulseurs, la méthode de transfert de chaleur, la qualité du revêtement par zone, le toit et la gestion des gaz, la disposition des piquages et des instruments, l'isolation, les dispositions d'accès et de sécurité sont tous configurés selon les exigences du processus et confirmés avant la fabrication.
