Cuves CSTR à biogaz : le mélange est la conception, pas un accessoire

Un réacteur à cuve agitée continue ressemble au méthaniseur le plus simple à spécifier, car il n'y a qu'une seule cuve et le concept est facile à énoncer : tout maintenir en suspension et la biologie s'en chargera. En pratique, les installations CSTR sont celles où les opérateurs découvrent le plus souvent que le mélange a été traité comme un accessoire plutôt que comme la conception. Des mélangeurs sous-dimensionnés ou mal placés créent des volumes morts, les volumes morts deviennent des sables et des écumes, et le réacteur utilisable est silencieusement plus petit que la cuve pour laquelle on a payé.

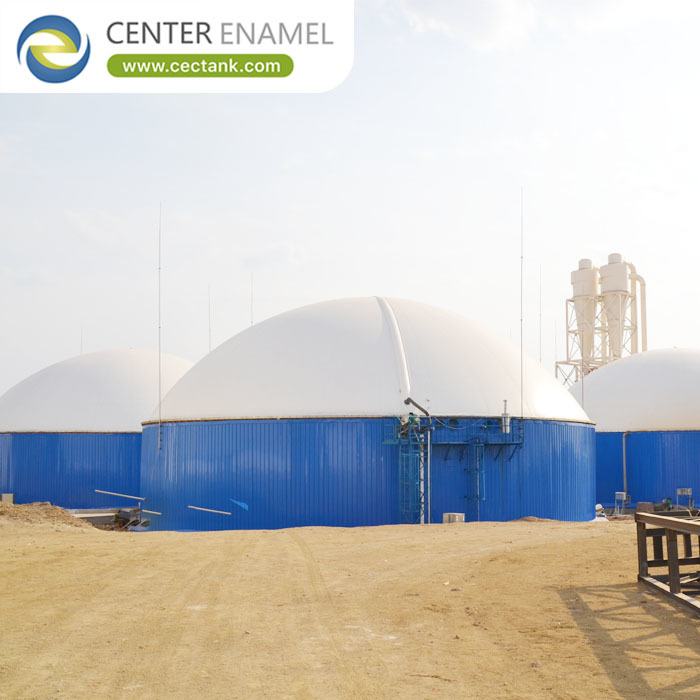

Le mode de défaillance est lent et coûteux, c'est pourquoi il vaut la peine de bien le faire dès la phase de spécification. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) construit des méthaniseurs CSTR en acier vitrifié avec des pénétrations de mélangeur, le chauffage et l'accès intégrés à la coque, de sorte que le système de mélange et la cuve sont conçus comme un tout.

1. Qu'est-ce qu'un CSTR fait réellement différemment ?

Un CSTR vise des conditions uniformes dans toute la cuve. L'alimentation est diluée à une consistance pompable et mélangée au reste, de sorte que la biologie voit le même environnement partout. Cette uniformité est ce qui rend le réacteur contrôlable - et ce qui le rend sensible à une défaillance du mélange.

• Gamme de solides totaux : Les méthaniseurs CSTR fonctionnent généralement à 8 à 12 % de solides totaux. Au-delà, le substrat cesse de se comporter comme un liquide et la puissance de mélange augmente fortement.
• Temps de rétention : La rétention hydraulique de 20 à 40 jours est typique, définie par le substrat et le régime de température. La rétention et le volume sont la même décision.
• Régime de température : Le fonctionnement mésophile à 35-38 degrés Celsius est le choix courant ; le fonctionnement thermophile à 50-55 degrés donne une cinétique plus rapide avec une tolérance plus étroite aux perturbations.
• Hypothèse de mélange complet : Les équations de conception supposent une composition uniforme. Chaque mètre cube qui reste non agité est une capacité qui ne participe pas à la réaction.
• Flexibilité des intrants : Le mélange complet gère bien les intrants variables et co-digérés, c'est pourquoi le CSTR est le défaut pour les déchets alimentaires, le fumier et les flux organiques mixtes.

2. Comment le mélange doit-il être spécifié ?

Spécifiez le mélange par ce qu'il doit accomplir plutôt que par la puissance du moteur. Les mesures utiles sont le renouvellement, la puissance d'entrée par unité de volume et l'absence démontrable de couches déposées et flottantes sur toute la plage de fonctionnement.

• Temps de renouvellement et de mélange : Indiquez un temps de mélange ou un taux de renouvellement pour le volume liquide complet, et exigez qu'il soit atteint à la consistance la plus épaisse attendue, pas à la consistance de l'eau.
• Puissance d'entrée : La puissance par mètre cube est le chiffre comparable entre les types de mélangeurs. Demandez-la, car les kilowatts du moteur seuls ne disent rien de ce qui se passe dans le liquide.
• Type et emplacement du mélangeur : Les systèmes submersibles, à entrée par le haut et à injection de gaz produisent chacun des schémas d'écoulement différents. L'emplacement détermine si le sol et les coins sont balayés.
• Contrôle des écumes et de la mousse : Les couches flottantes se forment là où la vitesse de surface est faible. Le mélange, la pulvérisation de surface ou un brise-mousse mécanique traitent le symptôme ; l'équilibre des intrants traite la cause.
• Gestion des sables : Le sable et les graviers s'accumulent là où la vitesse du sol est faible. Maintenez la vitesse du sol ou prévoyez une voie d'évacuation des graviers, car les graviers accumulés sont un volume perdu à jamais.

3. Qu'est-ce qui d'autre décide de la stabilité à long terme ?

Le mélange est le facteur unique le plus important, mais un CSTR qui mélange bien peut encore être déstabilisé par le chauffage, l'alimentation ou la gestion du gaz. La stabilité est une propriété du système, et la cuve doit tout supporter.

• Capacité et distribution du chauffage : Les échangeurs de chaleur externes avec circulation pompée ou les serpentins de chauffage internes maintiennent la température dans une bande étroite. Les variations de température de plus d'un ou deux degrés par jour stressent la biologie.
• Régime d'alimentation : L'alimentation en petites charges fréquentes est beaucoup plus stable que quelques gros apports, car chaque gros apport est un choc de charge pour la population microbienne.
• Étanchéité au gaz : Un CSTR est aussi un récipient à gaz. Les joints de toit, les pénétrations et les dispositifs de sécurité doivent tenir à basse pression, et l'espace gazeux nécessite une ventilation adéquate et un pare-flamme.
• Revêtement et corrosion : L'espace vapeur d'un méthaniseur est corrosif, et la paroi est abrasée par les graviers. Le grade du revêtement doit être sélectionné par zone, comme pour d'autres applications agressives.
• Accès et sécurité : Les mélangeurs, le chauffage et les instruments nécessitent un accès pour la maintenance, et les procédures d'entrée en espace confiné doivent façonner l'agencement des regards et des plateformes dès le départ.

Assurance d'ingénierie et support de projet

Chaque cuve livrée par Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) est conçue selon les normes AWWA D103-09 et EN 1090 avec une vérification par éléments finis des charges de coque, de toit et de buse, fusionnée à 820-930 °C sous contrôle ISO 9001 et ISO 45001, testée aux défauts à 1500 V sur cent pour cent de la surface, et assemblée avec des boulons de grade 8.8 et un mastic certifié par le fabricant. Les méthaniseurs CSTR sont fournis comme des réacteurs complets : coque en acier vitrifié fusionnée à 820-930 degrés Celsius, pénétrations et supports de mélangeur intégrés à la conception de la coque, circuits de chauffage ou connexions d'échangeur de chaleur, toit étanche au gaz avec dispositifs de sécurité, isolation et revêtement, instrumentation, et dispositions d'accès et de sécurité adaptées au régime de maintenance.

Questions fréquemment posées (FAQ)

Quelle quantité d'énergie de mélange un méthaniseur CSTR nécessite-t-il ?

Spécifiez-la comme puissance d'entrée par mètre cube avec un temps de mélange, plutôt que comme puissance nominale du moteur. La valeur requise dépend de la teneur en solides totaux et du schéma d'écoulement produit par le mélangeur, et elle doit être atteinte à la consistance la plus épaisse que l'installation alimentera réellement - pas dans des conditions similaires à celles de l'eau.

Quelle est la différence entre un méthaniseur CSTR et un méthaniseur à flux piston ?

Un CSTR est conçu pour des conditions uniformes dans l'ensemble, ce qui convient aux intrants pompables à 8-12 % de solides et offre une bonne flexibilité pour la co-digestion. Les conceptions à flux piston gèrent des matériaux à plus forte teneur en solides qui se déplacent dans la cuve avec un mélange arrière limité, et sont choisies davantage pour les intrants à base de fumier ou empilables.

Pourquoi les écumes se forment-elles et comment sont-elles contrôlées ?

Les écumes se forment là où la vitesse de surface est trop faible pour maintenir les matériaux flottants en suspension. Le contrôle commence par la sélection et le placement du mélangeur, est soutenu par une pulvérisation de surface ou des brise-mousse mécaniques, et est résolu plus efficacement en abordant l'équilibre des intrants qui produit la fraction flottante en premier lieu.

Une cuve CSTR peut-elle être personnalisée pour nos intrants ?

Oui. Le volume, le grade du revêtement par zone, le type et le placement du mélangeur, la disposition du chauffage, la gestion du toit et du gaz, l'isolation, l'instrumentation et l'accès sont tous configurés en fonction de l'analyse des intrants, de la température de fonctionnement et des conditions du site, et confirmés avant la fabrication.
