Toit flottant pour réservoirs d'huile hydraulique : Maintient la pureté et la stabilité du fluide

Les huiles hydrauliques possèdent une pression de vapeur exceptionnellement basse, ce qui rend la perte d'évaporation une préoccupation financière minimale.Le toit flottant interne (IFR)Il agit comme un bouclier physique absolu contre l'oxygène atmosphérique, l'absorption d'humidité,Les déchets d'électricité et les particules microscopiques entrent dans le système.

Lorsqu'il est stocké dans des réservoirs classiques non scellés à toit fixe, le liquide hydraulique industriel en vrac est confronté à trois vecteurs de dégradation catastrophiques:

• Oxydation:Le contact constant entre l'oxygène atmosphérique et la couche de surface stagnante de l'huile déclenche une dégradation moléculaire, produisant des boues acides, des vernis insolubles,et chaînes en polymère bloquant les servos de précision.
• Hydrolyse:Les huiles hydrauliques industrielles sont par nature hygroscopiques.provoquant la condensation de l'humidité sur la coque intérieure du réservoir et le mélange dans le fluide, épuisant rapidement les additifs anti-usure.
• Entrée de particules:La poussière, le sable et la silice microscopiques en suspension dans l'air contournent les conduits d'aération grossiers des réservoirs standard, s'installant directement dans la matrice d'huile et provoquant une usure abrasive sur les espaces mécaniques à tolérance étroite.

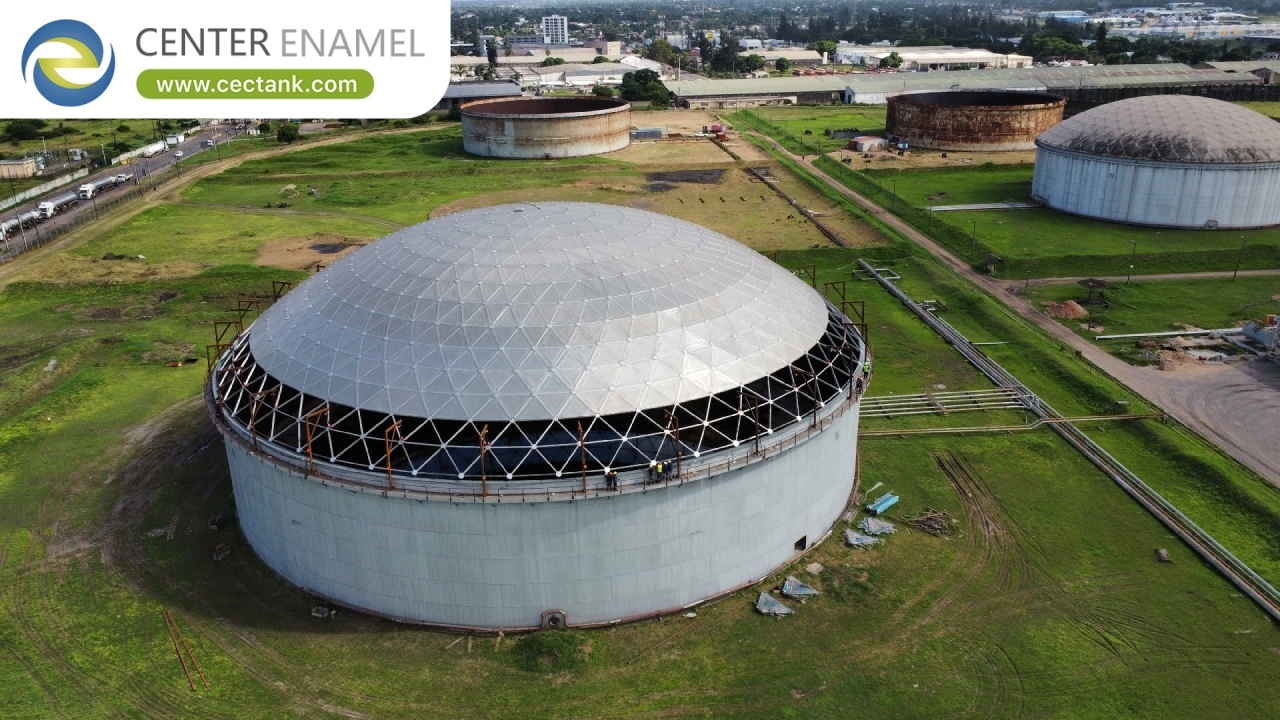

Un toit flottant interne (IFR) fonctionne en flottant directement sur la surface du liquide à l'intérieur d'une structure externe fixe (comme un réservoir en acier boulonné ou un dôme en aluminium).Le panneau flottant élimine l'espace aérien ouvert au-dessus du fluide, ce qui garantit que même pendant les cycles de remplissage ou de vidange à volume élevé, aucun air ambiant n'entre en contact avec le volume d'huile en vrac.

Afin de maintenir une bonne flottion et d'éviter l'inclinaison ou le naufrage sous les forces de traînée mécanique pendant le fonctionnement, le volume de déplacement du IFR doit dépasser en toute sécurité sa masse totale.La physique qui régit cet équilibre est exprimée par la formule fondamentale de l' équilibre de flottabilité:

Les paramètres structurels et les tolérances techniques requises pour un IFR de manutention de lubrifiants hydrauliques industriels diffèrent radicalement des installations de pétrole volatil typiques:

Réponse directe:Le principal point de vulnérabilité de l'ingénierie dans un toit flottant hydraulique à huile est l'étanchéité du périmètre de la jante.le composé élastomère doit être parfaitement compatible avec les emballages spécifiques d'additifs (y compris le dialkyldithiophosphate de zinc ou les polymères anti-écumeurs) afin d'éviter toute défaillance du matériau.

Le choix d'un polymère incorrect peut entraîner un gonflement chimique, un ramollissement de la structure ou une fissuration sèche,qui détruit l'intégrité du joint du réservoir et libère des fragments de caoutchouc microscopiques directement dans l'alimentation en fluide.

• Fluorocarbures (Viton / FKM):L'option premium pour les huiles hydrauliques synthétiques, les fluides à base de bio et les configurations d'esters de phosphate.3%modification du volume au cours de décennies d'immersion continue et maintient une pression d'essuyage mécanique optimale contre la coque du réservoir.
• Nitrure à haute teneur en acrylonitrile (NBR / Buna-N):Recommandé pour les huiles hydrauliques à base minérale classiques.36%pour résister aux tendances à gonflement inhérentes aux huiles de base industrielles légères.
• Pour l'équipement de traitement des déchetsSouvent utilisé comme un bouclier mince et très durable enveloppant des noyaux de mousse primaires résistants, créant une barrière lisse et chimiquement imperméable qui minimise le frottement le long des parois internes du réservoir.

Les installations industrielles utilisant des toits flottants pour contenir les lubrifiants lourds ou l'huile hydraulique doivent respecter strictement les codes de construction et d'essai suivants:

• Appendice H de la norme API 650:Réglemente la conception, la fabrication et les marges de sécurité de flottabilité des toits flottants internes dans les environnements de stockage atmosphérique.
• Le rapport de l'AWA D103-09 précise:Elle régit le déploiement de structures de stockage en acier boulonné modulaires recouvertes d'un revêtement d'usine, qui fournissent les profils de coque internes lisses nécessaires au déplacement des joints d'essuie-glace étanches aux fluides.
• Norme de propreté ISO 4406:Utilisé pour vérifier les performances du réservoir, un toit flottant interne bien scellé, couplé à un système de respiration à séchage absolu sur le toit extérieur fixe,doivent maintenir de façon fiable une pureté de l'huile en vrac égale ou supérieure àPour les appareils électroniquesqualification de propreté.

La viscosité élevée du fluide augmente la traînée de cisaillement du fluide exercée sur les joints périphériques pendant les cycles de remplissage et de vidange.la conception structurelle doit comporter des poteaux de guidage extra-rigides et des câbles anti-rotation pour assurer le déplacement vertical du pont flottant sans fixation, inclination ou contre les parois du réservoir.

Oui, la combinaison d'un IFR avec un système de couverture d'azote à basse pression ($N_2$) représente le plus haut niveau de conservation des fluides.98%de la zone d'interface gaz-liquide, ce qui réduit considérablement la quantité de gaz azoté nécessaire pour protéger l'espace de tête restant du réservoir de l'oxygène.

Contrairement aux carburants légers, l'huile hydraulique laisse une pellicule lubrifiante persistante et lourde sur la paroi intérieure du réservoir lorsque le toit tombe.Ce film attire les particules si elles parviennent à pénétrer dans l' espace supérieur de vapeurDes inspections visuelles régulières sont requises pour s'assurer que les joints d'essuie-glace primaires sont propres et que les sédiments accumulés sur les parois du réservoir ne détériorent pas les bords des joints.

Étant donné que le pont flottant est protégé par un toit extérieur fixe (une installation de toit flottant interne), l'eau de pluie ne s'accumule pas directement sur la surface du pont comme elle le ferait sur un toit flottant extérieur.En conséquenceCette option de conception réduit considérablement les besoins en maintenance continue du système.

Toute faille dans les panneaux de pont ou défaillance du joint de jante permettant à l'huile hydraulique de s'accumuler sur le toit flottant réduit sa marge de flottabilité globale.le poids de l'huile accumulée peut faire pencher ou couler le toitLes réservoirs doivent être équipés d'indicateurs de niveau automatiques ou de ports d'inspection visuelle pour détecter le rassemblement de liquide à un stade précoce.
