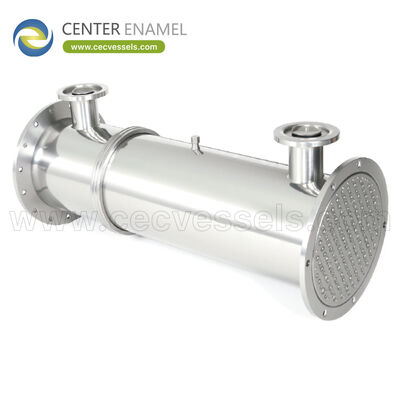

Fabricant chinois d'échangeurs de chaleur de dessalement fournissant des solutions de récupération thermique efficaces pour les installations de traitement de l'eau de mer

Fabricant chinois d'échangeurs de chaleur de dessalement fournissant des solutions de récupération thermique efficaces pour les installations de traitement de l'eau de mer

Un échangeur de chaleur de dessalement récupère ou transfère l'énergie thermique à l'intérieur des trains de traitement de l'eau de mer tels que le dessalement thermique, les concentrateurs de saumure et les systèmes de recompression mécanique de vapeur (MVR). La décision de sélection n'est pas 'quel fournisseur est le moins cher' mais 'quel type d'échangeur, quel matériau et quel enveloppe de service conviennent à un flux à haute teneur en chlorure, sujet à l'encrassement, souvent à haute température, sans défaillance prématurée'.

Ce guide guide les ingénieurs d'approvisionnement et de procédé à travers la logique de sélection, la comparaison entre les types d'échangeurs dominants et une liste de contrôle de spécification concrète afin qu'une demande de devis (RFQ) produise des offres comparables et techniquement valides plutôt que des offres incompatibles.

Ce que signifie la récupération thermique dans le dessalement de l'eau de mer

Dans le dessalement thermique (MED, MVC, TVC) et dans la concentration de saumure, l'évaporateur rejette de grandes charges de chaleur latente. Un échangeur de chaleur récupère cette chaleur pour préchauffer l'eau de mer entrante ou pour entraîner l'effet suivant, réduisant directement la consommation d'énergie spécifique (kWh par mètre cube d'eau produite).

Dans les usines d'osmose inverse (RO), le dispositif de récupération dominant est généralement un échangeur de pression, mais les échangeurs de récupération thermique apparaissent toujours dans la réutilisation de la chaleur des rejets RO, dans la désaération thermique et dans les usines hybrides. La sélection du bon échangeur commence par la définition du service : chauffage sensible, évaporation, condensation ou une combinaison.

Plaque contre tube et calandre pour service à haute salinité

Deux architectures dominent. Les échangeurs de chaleur à plaques offrent des coefficients de transfert de chaleur élevés et des empreintes compactes, mais sont plus difficiles à nettoyer mécaniquement et plus sensibles aux alimentations particulaires et entartrantes. Les échangeurs à calandre et tubes tolèrent des températures et des pressions plus élevées, permettent un nettoyage mécanique plus facile et conviennent mieux aux services de saumure et de vapeur.

Pour le traitement de l'eau de mer, les facteurs décisifs sont la tendance à l'encrassement, la nettoyabilité, la pression et la température. Une installation avec une alimentation stable et filtrée peut préférer les plaques pour l'efficacité ; une usine traitant de l'eau de mer brute, de la saumure ou de la vapeur avec des solides préfère les calandres et tubes pour la facilité d'entretien.

• Contrôle de l'encrassement : les calandres et tubes avec nettoyage en ligne sont plus sûrs pour les flux sales.
• Empreinte : les unités à plaques sont compactes lorsque l'espace est limité.
• Plafond de température : les calandres et tubes gèrent des températures de vapeur plus élevées dans MED/MVC.

Sélection des matériaux pour l'eau de mer riche en chlorures

Les niveaux de chlorure de l'eau de mer dépassent régulièrement 19 000 mg/L, et les concentrés de saumure sont bien plus élevés. L'acier au carbone ne convient pas dans le trajet humide. Les choix courants sont l' acier inoxydable 316L pour les services à faible risque, le duplex (2205) pour une résistance et une marge de corrosion plus élevées, et le 254SMO / super-austénitique ou le titane pour les espaces de saumure et de vapeur les plus agressifs.

Le choix du matériau est une décision de coût de cycle de vie, pas une décision de premier coût : une sous-spécification du matériau produit des fuites et des arrêts imprévus qui éclipsent toute économie initiale. Les spécificateurs doivent demander l'alliage exact et la base de la marge de corrosion.

La liste de contrôle de sélection avant de demander un devis

Une RFQ comparable nécessite plus que 'fournir un échangeur de chaleur de dessalement'. Les acheteurs doivent fixer la composition du flux, le débit, les températures d'entrée/sortie, la pression, la marge d'encrassement et le code de conception requis avant de s'adresser à un fabricant.

La définition de ces paramètres en amont permet à un fabricant chinois qualifié de fournir une conception thermique et mécanique validée au lieu d'une unité catalogue générique qui pourrait ne pas survivre au service.

• Données du flux : eau de mer / saumure / vapeur, salinité, solides en suspension, pH.
• Service : charge thermique (kW), LMTD, perte de charge admissible.
• Codes : ASME VIII Div.1 / GB/T 150 / PED selon le cas.
• Nettoyage : CIP, mécanique, ou les deux.

Comment un fabricant capable ajoute de la valeur au stade de la sélection

Un fournisseur expérimenté contribue au stade de la sélection en proposant le type d'échangeur, en recommandant l'alliage et la marge de corrosion, en confirmant le code de conception et en indiquant le délai de fabrication et la portée de l'inspection. Cela réduit le risque du projet avant que l'acier ne soit coupé.

Les acheteurs doivent demander une base de conception thermique écrite et un chemin de certificat de matériau, pas seulement un prix. L'offre la plus basse sans base de conception défendable est l'option la plus chère sur le cycle de vie de l'installation.

Comparaison des types d'échangeurs de chaleur de dessalement

Liste de contrôle des spécifications (paramètres de sélection)

Conclusion

Pour les installations de traitement de l'eau de mer, le bon échangeur de chaleur de dessalement est sélectionné en fonction du service, de l'encrassement et du matériau - pas seulement du prix. Définissez le flux et les codes, comparez les plaques par rapport aux calandres et tubes en fonction de la nettoyabilité et du plafond de température, et demandez une base de conception thermique écrite avant de passer commande. Un fabricant qualifié devrait vous aider à valider la sélection plutôt que de simplement proposer une unité catalogue.

À propos du fabricant

Le fabricant soutient les projets de récupération thermique avec la fabrication ASME VIII Div.1 et GB/T 150, la traçabilité des matériaux et les tests hydrostatiques et pneumatiques. Les capacités couvrent les échangeurs à calandre et tubes et à plaques en constructions en acier inoxydable, duplex et plaqué titane pour les services riches en chlorures.

Les conditions d'approvisionnement comprennent généralement une quantité de commande flexible, une inspection documentée et un emballage d'exportation. Les acheteurs doivent confirmer la portée exacte, le délai de livraison et la certification requise pour leur marché de destination.

Foire aux questions (FAQ)

À quoi sert un échangeur de chaleur de dessalement ?

Il récupère ou transfère l'énergie thermique à l'intérieur des trains de traitement de l'eau de mer tels que MED, MVC ou les concentrateurs de saumure, préchauffant l'alimentation ou récupérant la chaleur latente pour réduire l'énergie par mètre cube d'eau produite.

Lequel est le meilleur, plaque ou calandre et tubes pour l'eau de mer ?

Les unités à plaques gagnent en efficacité et en empreinte pour les flux propres ; les calandres et tubes gagnent en nettoyabilité, en plafond de température et en fiabilité pour la saumure, la vapeur et les flux encrassants.

Quel matériau un échangeur de chaleur d'eau de mer doit-il utiliser ?

Le 316L convient aux services à faible risque, le duplex 2205 ajoute de la résistance et de la marge, et le 254SMO ou le titane conviennent aux espaces de saumure et de vapeur les plus agressifs ; le matériau est une décision de cycle de vie.

Comment dimensionner un échangeur de chaleur de dessalement ?

Commencez par la puissance thermique et le bilan matière du procédé : débit du flux, températures d'entrée/sortie, pression et marge d'encrassement, puis laissez le fabricant fournir une conception thermique avec LMTD et surface.

Quel code de conception s'applique aux unités exportées ?

Généralement ASME VIII Div.1, GB/T 150 ou PED selon la destination ; la RFQ doit indiquer le code afin que l'acceptation et le marquage correspondent au marché.

Un seul échangeur peut-il gérer à la fois la saumure et la vapeur ?

Souvent, une calandre et tubes ou un train combiné est utilisé car la condensation de la vapeur et le chauffage de la saumure ont des besoins différents en matière de matériaux et de nettoyabilité ; les services séparés sont généralement plus sûrs.

Quelle marge d'encrassement dois-je spécifier ?

Basez-la sur la qualité de l'alimentation : l'eau de mer filtrée nécessite moins, l'eau de mer brute ou le concentré de saumure nécessite plus ; une sous-spécification de l'encrassement entraîne un sous-dimensionnement prématuré et de mauvaises performances.

Pourquoi demander une base de conception thermique écrite ?

Elle prouve que l'unité est dimensionnée pour votre service et votre code, pas une estimation catalogue, et vous donne une référence défendable en cas de litige sur les performances.

Quel est le délai de livraison typique ?

Le délai de livraison dépend de la disponibilité des matériaux et de la portée de l'inspection ; confirmez-le par écrit et alignez-le sur votre calendrier de projet avant l'engagement.

Dois-je demander des certificats de matériaux ?

Oui. Les certificats de fraisage et un chemin de certificat clair offrent une traçabilité et sont souvent requis par le client final ou l'assureur pour les services de chlorure.

Qu'est-ce que le LMTD et pourquoi est-ce important ?

La Différence Moyenne Logarithmique de Température détermine la surface de transfert de chaleur requise ; une estimation incorrecte du LMTD produit un échangeur sous-dimensionné ou surdimensionné.

Le titane est-il toujours requis pour l'eau de mer ?

Non. De nombreux services fonctionnent en toute sécurité avec du 316L ou du duplex ; le titane est réservé aux espaces de saumure ou de vapeur les plus agressifs où les alliages inférieurs se corroderaient.

Comment ces échangeurs sont-ils nettoyés ?

Par CIP, nettoyage mécanique des tubes, ou les deux ; les calandres et tubes sont plus faciles à nettoyer mécaniquement, ce qui est important pour les flux encrassants.

Que doit contenir le dossier RFQ ?

Données du flux, service, températures, pression, marge d'encrassement, code, matériau et méthode de nettoyage afin que les fournisseurs fournissent des offres comparables.

Comment comparer équitablement les offres des fournisseurs ?

Comparez sur la même base de conception, matériau, code, inspection et livraison - pas seulement sur le prix - car l'offre la plus basse sans base défendable est la plus coûteuse sur le cycle de vie.
