Qu'est-ce qu'un réacteur en zirconium ? Résistance à la corrosion, conception et applications

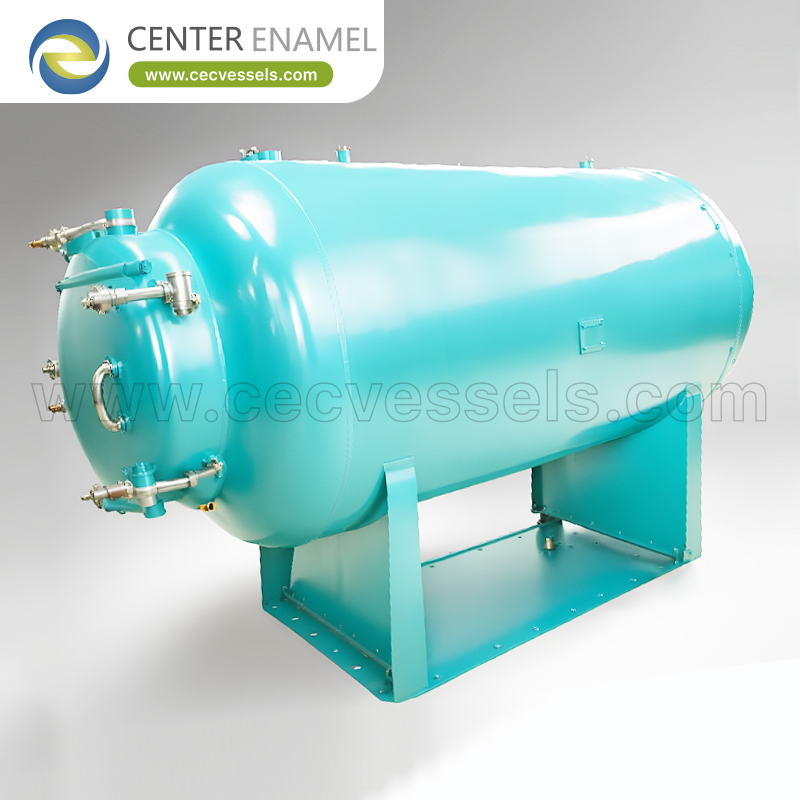

Répondre à la question principale : Qu'est-ce qu'un réacteur en zirconium et pourquoi est-il utilisé là où l'acier inoxydable échoue ? Un réacteur en zirconium est une cuve sous pression construite en alliages de zirconium (Zircadyne 702 : 99,2 % Zr + Hf ; 705 : Zr + 2,5 % Nb) pour des services où l'acide chlorhydrique, l'acide sulfurique et les solutions de chlorures chauds détruisent l'acier inoxydable et même l'Hastelloy. Le film passif dense et adhérent de ZrO2 du zirconium confère une température critique de piqûration (CPT) supérieure à 90°C dans les chlorures et un taux de corrosion inférieur à 0,025 mm/an dans l'acide chlorhydrique bouillant—une immunité qui prolonge la durée de vie de la cuve de mois à des décennies. Fabriqués selon les normes ASTM/ASME SB-523 et B-551, les réacteurs en zirconium (paroi 3-12 mm, 0,1-3 MPa, 20-250°C) sont la norme pour les équipements de procédés d'urée, d'acide acétique et de chloration où aucun alliage moins cher ne survit.

1. Principes fondamentaux de la résistance à la corrosion des réacteurs en zirconium

La valeur du zirconium réside entièrement dans son film d'oxyde. Trois principes expliquent son enveloppe de service unique :

• **Film passif protecteur de ZrO2 :** À l'air et dans la plupart des milieux aqueux, le zirconium forme un film de ZrO2 dense et auto-réparateur (2-5 nm) qui arrête l'attaque ultérieure. Contrairement à l'acier inoxydable, ce film est stable dans les acides réducteurs (HCl, H2SO4) et ne dépend pas des espèces oxydantes, il résiste donc aux conditions qui provoquent des piqûres ou des crevasses dans l'acier inoxydable. Le film se reforme en quelques secondes s'il est rayé, offrant une immunité plutôt qu'une simple corrosion lente (< 0,025 mm/an dans le HCl bouillant).
• **Température critique de piqûration (CPT) supérieure à 90°C :** La CPT du zirconium dans les solutions de chlorures dépasse 90°C (contre ~20-40°C pour le 316L, ~60-80°C pour le C-276), ce qui signifie qu'il ne se pique pas même dans les saumures chaudes et concentrées. Cela en fait l'alliage de choix pour les réacteurs de production de chlore-alcali, de récupération de HCl et d'urée où la concentration de chlorure et la température viennent à bout des grades inférieurs. Le grade 705 (Zr+2,5 % Nb) ajoute de la résistance et une meilleure résistance aux acides nitriques/oxydants.
• **Immunité aux acides réducteurs forts :** Le zirconium est pratiquement immunisé contre le HCl à toutes les concentrations jusqu'au point d'ébullition et contre le H2SO4 jusqu'à environ 60-70 % à température modérée (corrosion 65 % (oxydant) ou le HF, qui dissolvent le film.

2. Applications majeures des réacteurs en zirconium et grades

Les réacteurs en zirconium sont spécifiés lorsque le coût du cycle de vie l'emporte sur le prix des alliages coûteux. Trois applications dominantes :

• **Réacteurs à urée et à carbamate :** Dans les usines d'urée, la solution de carbamate (NH3 + CO2 + H2O + NH4COONH2) est extrêmement corrosive à 180-200°C. Les réacteurs à revêtement/plaqué zirconium (grade 702) résistent mieux au carbamate et au chlorure d'ammonium que le 316L ou même le duplex, prolongeant la durée de vie des campagnes et réduisant les temps d'arrêt imprévus. Le zirconium est utilisé comme revêtement lâche ou plaqué par explosion sur de l'acier au carbone pour gérer les coûts (revêtement de 3-6 mm sur une coque de 20-40 mm).
• **Cuves de procédés HCl et de chloration :** La synthèse de HCl, la récupération de HCl et les procédés de chloration (par exemple, acide chloroacétique, épurateurs de gaz de combustion de phosgénation MDI/TDI) fonctionnent dans du HCl bouillant ou concentré. Les réacteurs et les internes en zirconium (barbotine, déflecteurs, tuyaux de plongée) offrent des décennies de service contre quelques mois pour l'acier revêtu. Le grade 702 pour le HCl général, le 705 lorsque la résistance mécanique sous cycles thermiques est importante.
• **Réacteurs à acide acétique et spécialités organiques :** L'acide acétique, l'acide acrylique et les oxydations/chlorations apparentées à 100-200°C attaquent la plupart des alliages ; le zirconium résiste à la fois à l'acide et aux traces d'halogénures. Il est également utilisé dans la synthèse pharmaceutique et agrochimique où la pureté du produit (pas de lixiviation de métal) est essentielle. La fabrication suit la norme ASME SB-523 avec une propreté stricte pour éviter la contamination par le fer/cuivre qui pourrait amorcer la corrosion.

Matrice de comparaison Zirconium vs Alliages alternatifs

Questions fréquemment posées (FAQ)

Q : Dans quels milieux le zirconium n'est-il pas adapté pour un réacteur ?

R : Le zirconium résiste aux acides réducteurs (HCl, H2SO4, acétique) et aux chlorures, mais il est attaqué par l'acide nitrique oxydant au-dessus d'environ 65 % et par l'acide fluorhydrique (HF), qui dissout le film de ZrO2. Il n'est pas non plus adapté aux alcalis forts à très haute température ni aux métaux fondus. Pour le HNO3 ou les flux mixtes oxydants/réducteurs, des grades comme le 705 ou des alternatives (C-4, titane) sont évalués au cas par cas.

Q : Pourquoi le zirconium est-il si cher et en vaut-il la peine ?

R : Le zirconium est coûteux (3-5 fois le 316L, comparable au C-276) en raison du traitement du minerai (séparation du Hf) et de la fabrication difficile (soudage réactif sous gaz inerte, propreté stricte). Il en vaut la peine lorsque le coût du cycle de vie l'emporte : dans le HCl bouillant ou les chlorures chauds, une cuve en 316L peut échouer en quelques mois alors que le zirconium dure des décennies, évitant les temps d'arrêt, les fuites et le remplacement. Utilisez-le uniquement là où les alliages moins chers ne peuvent vraiment pas survivre.

Q : Comment un réacteur en zirconium est-il fabriqué et inspecté ?

R : Le zirconium est soudé sous atmosphère inerte (Argon) avec TIG/GTAW, en utilisant un métal d'apport purifié au zirconium, en évitant strictement la contamination par le fer/cuivre qui pourrait amorcer la corrosion. Il est fabriqué selon les normes ASTM/ASME SB-523 (tôle) et B-551 (barres/forgés) et marqué selon la norme ASME Section VIII. La pratique courante consiste à plaquer par explosion du zirconium sur de l'acier au carbone pour réduire les coûts ; l'intégrité du revêtement est vérifiée par test sous vide et test par ressuage.

Q : Quelle est la différence entre le zirconium 702 et le 705 ?

R : Le grade 702 est du zirconium non allié (99,2 % Zr + Hf) avec une résistance maximale à la corrosion dans les acides réducteurs. Le grade 705 ajoute 2,5 % de niobium, augmentant la résistance mécanique et améliorant la résistance aux acides nitriques/oxydants et à la corrosion sous contrainte, tout en conservant la même immunité au HCl/chlorures. Le 705 est préféré lorsque les cycles thermiques ou la charge mécanique sont élevés ; le 702 lorsque la résistance à la corrosion pure est le seul moteur.
