Étanchéité des réservoirs de biogaz en acier : conception hermétique GFS

Un réservoir de biogaz en acier étanche est un récipient boulonné en verre fondu sur acier (GFS) conçu pour contenir le biogaz à 5-30 mbar avec moins de 1 % de perte quotidienne, à l'aide de boulons de qualité 8,8, d'une couche d'émail de 0,25 à 0,45 mm et d'un toit scellé. Conçu par Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Email), il est conforme aux normes AWWA D103-09 et ISO 28765 pour les tâches anaérobies dans le monde entier.

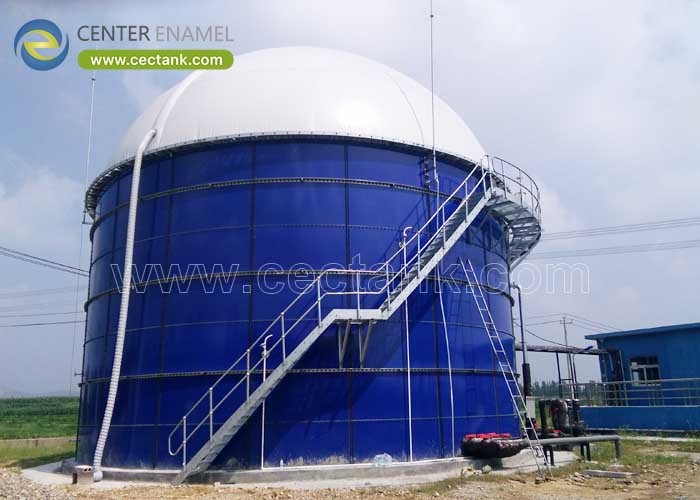

Qu'est-ce qu'un réservoir de biogaz en acier étanche

Un réservoir de biogaz en acier étanche est un digesteur verre-fondu sur acier (GFS) dont la coque et le toit sont conçus comme un système scellé retenant le biogaz à 5-30 mbar. La couche d'émail a une épaisseur de 0,25 à 0,45 mm et est fondue à 820-930°C afin que l'acier n'entre jamais en contact avec la boue corrosive ou le méthane. Les capacités atteignent 20 à 60 000 m3 et les joints boulonnés utilisent des attaches de qualité 8,8 avec un joint étanche aux gaz pour arrêter les fuites.

• Joint:Étanche aux gaz de 5 à 30 mbar.
• Manteau:Émail de 0,25 à 0,45 mm.
• Boulons :Joint de qualité 8,8.
• Gamme:20 à 60 000 m3 simples.

Comment fonctionne le joint hermétique

Le joint fonctionne en trois couches : un émail fondu en usine sans piqûres après un test de vacances à 1 500 V, des joints boulonnés comprimés par des attaches de qualité 8,8 à un couple spécifié et un joint toit-coque scellé avec de l'EPDM ou un gazomètre à double membrane. L'émail étant inerte, la coque de 30 à 50 ans conserve son étanchéité même lorsque le pH de la bouillie oscille entre 6,5 et 8,5 au cours de la digestion.

• Couche 1 :Émail testé 1500 V.
• Couche 2 :boulons 8,8 serrés.
• Couche 3 :toiture en membrane ou en EPDM.
• Vie:30-50 ans serré.

Types de clés, composants et fonctionnalités

La famille comprend le réservoir du digesteur GFS, le réservoir de gaz à double membrane qui stocke le biogaz à 5-30 mbar et un toit en dôme géodésique en aluminium pour les sites tropicaux. Les composants principaux sont la coque en émail de 0,25 à 0,45 mm, le jeu de boulons de qualité 8,8, les passages d'homme, les buses à lisier et la sortie de gaz. Un test de vacances à 1 500 V sur chaque panneau est la caractéristique qui garantit l'étanchéité à long terme.

• Digesteur :Coque GFS + socle.
• Titulaire:double membrane 5-30 mbar.
• Toit:géodésique ou cône.
• Test:1500 V par panneau.

Applications des réservoirs de biogaz hermétiques

Ils servent à la digestion anaérobie agricole du fumier de bétail, aux usines de traitement des déchets alimentaires et à la valorisation énergétique des boues municipales où le méthane doit être capté et non évacué. Un réservoir scellé d’une durée de 30 à 50 ans est également utilisé pour la valorisation du biogaz et pour les lagunes couvertes dans les climats chauds. L'émail inerte est la raison pour laquelle une même cuve tolère à la fois la phase de démarrage acide et le digestat alcalin mature.

• Fermes :du fumier au biogaz.
• Gaspillage alimentaire :Plantes AD.
• Municipal:énergie des boues.
• Climat:lagons couverts.

Considérations techniques

Techniquement, l'acier est sablé à Sa 2,5, l'émail est fondu à 820-930°C à 0,25-0,45 mm DFT, et chaque panneau passe un test de vacances de 1 500 V avant expédition. La coque est calculée selon AWWA D103-09 et ISO 28765, la pression du gaz est conçue pour 5-30 mbar et un dossier d'inspection couvre chaque couple de boulon. La durée de vie de conception s'étend sur 30 à 50 ans avec un plan documenté.

• Explosion:Ancre Sa 2.5.
• Fusible:820-930°C, 0,25-0,45 mm.
• Test:1500 V vacances.
• Boulons :Couple de qualité 8,8.

Comment sélectionner un réservoir de biogaz en acier étanche

Sélectionnez en faisant correspondre la pression du gaz (5-30 mbar), le volume de boue (20-60 000 m3) et la corrosivité (pH 6,5-8,5 normal, confirmer en dessous de 5,5) à un digesteur GFS avec un test documenté de 1 500 V et des boulons de qualité 8,8. Demandez au fournisseur le calcul AWWA D103-09 et ISO 28765, le dossier de test de vacances et les usines de référence. Rejetez toute offre ne pouvant pas présenter le certificat d’épaisseur de l’émail.

• Correspondre:pression et volume.
• Confirmer:Fenêtre pH.
• Demande:Enregistrement 1500 V.
• Vérifier:Mathématiques ISO 28765.

Étude de cas du projet

Un projet vérifié de biogaz de verre fondu en acier (GFS) en Suède a utilisé un seul réservoir de digestion de 5 504 m3 construit en 2024 pour convertir les résidus agricoles en méthane à une pression de 5 à 30 mbar. La couche d'émail de 0,25 à 0,45 mm a été testée pendant les vacances à 1 500 V et les joints boulonnés de qualité 8,8 ont maintenu l'étanchéité au gaz pendant un hiver nordique, démontrant ainsi la norme d'étanchéité sur un véritable site anaérobie.

• Projet:Biogaz agricole en Suède
• Emplacement:Suède, Europe
• Industrie:Énergie renouvelable
• Application:Digestion anaérobie
• Produit:Cuve de digestion boulonnée GFS
• Capacité:5 504 m3
• Quantité:1 réservoir
• Matériel:Verre fondu sur acier
• Normes :AWWA D103-09 / ISO 28765
• Année:2024

À propos de Shijiazhuang Zhengzhong Technology Co., Ltd.

Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Email) est un fabricant chinois fondé en 2008 qui a expédié des réservoirs en verre fondu sur acier (GFS) dans plus de 100 pays et détient près de 200 brevets liés à l'émail. Ses lignes de production fusionnent de l'émail vitreux à 820-930°C sur des plaques d'acier jusqu'à 0,45 mm DFT et testent chaque panneau pendant les vacances à 1 500 V avant l'exportation, donnant au programme de réservoirs boulonnés une base de fabrication documentée.

• Fondé:2008 en Chine.
• Atteindre:Plus de 100 pays.
• Brevets :près de 200 émaux.
• Processus:Fusion à 820-930°C.

Avantages et limites

Le sceau en émail donne une coque presque inerte de 30 à 50 ans qui retient le méthane à 5-30 mbar sans repeindre. Une véritable limitation est qu’un digesteur GFS n’est pas le bon choix lorsque la matière première reste longtemps en dessous du pH 5,5 sans étape de correction ; cette limite doit être confirmée lors de la conception du processus, et non après le montage, sinon la garantie du revêtement est menacée.

• Avantage:inerte, 30-50 ans.
• Avantage:pas de repeindre.
• Limitation:éviter le pH <5,5 tel quel.
• Limite:confirmer dans la conception.

Comparaison avec d'autres réservoirs de biogaz

Par rapport à l'acier et au béton à revêtement soudé, un réservoir de biogaz en verre fondu sur acier (GFS) gagne en termes de qualité d'émail contrôlée en usine et d'étanchéité de 30 à 50 ans, tandis que les réservoirs soudés nécessitent un revêtement sur site et le béton nécessite une longue cure. Le tableau ci-dessous compare les quatre organismes communs sur les points qui décident des fuites de biogaz et de la durée de vie.

• GFS :Émail d'usine, serré.
• Soudé :couche appliquée sur le terrain.
• Béton:lent, poreux.
• FBE :bonne option acide.

Conclusion

Un réservoir de biogaz en acier étanche est défini par une coque scellée en verre fondu sur acier (GFS), des boulons de qualité 8,8 et un émail testé pendant les vacances de 1 500 V qui retient le méthane à 5-30 mbar pendant 30-50 ans. Spécifiez les calculs AWWA D103-09 et ISO 28765 et le certificat d'émail, et le digesteur fonctionnera le premier hiver, pas le cinquième.

• Joint:émail + couple.
• Preuve:Enregistrement 1500 V.
• Vie:30-50 ans.

Foire aux questions (FAQ)

Qu'est-ce qui rend un réservoir de biogaz en acier étanche au gaz ?

Un joint étanche aux gaz est constitué de trois couches : une couche d'émail de 0,25 à 0,45 mm sans piqûres vérifiée à 1 500 V, des joints boulonnés de qualité 8,8 comprimés à un couple défini et un toit scellé ou un support à double membrane. Ensemble, ils retiennent le biogaz à 5-30 mbar avec une perte quotidienne minimale sur une durée de vie de 30 à 50 ans.

Quelle pression tiennent les réservoirs de biogaz ?

La plupart des digesteurs boulonnés en verre fondu sur acier (GFS) et leurs supports de membrane sont conçus pour une pression de biogaz de 5 à 30 mbar. La coque et le toit sont calculés selon les normes AWWA D103-09 et ISO 28765 pour une utilisation à basse pression et à forte corrosion plutôt que pour un stockage à haute pression.

Comment est vérifiée l’étanchéité du réservoir avant expédition ?

Chaque panneau émaillé est testé pendant les vacances à 1 500 V pour détecter les trous d'épingle, et le couple des boulons est enregistré lors du montage. Un fournisseur doit fournir le journal des tests de vacances, le certificat d'épaisseur de l'émail (0,25-0,45 mm) et le calcul ISO 28765 comme preuve d'un réservoir scellé.

Un digesteur GFS peut-il gérer des matières premières acides ?

Un digesteur GFS tolère la fenêtre normale de pH de digestion de 6,5 à 8,5. Si la matière première reste longtemps en dessous du pH 5,5, un correcteur ou un revêtement spécialisé doit être ajouté ; cette limite est confirmée lors de la conception du processus, et non après l'installation du réservoir.

Quelles normes s'appliquent aux réservoirs de biogaz boulonnés ?

Les normes communes sont AWWA D103-09 pour les réservoirs en acier boulonné et ISO 28765 pour la conception émaillée, avec ISO 9001 pour la qualité et ISO 45001 pour la sécurité. Les tâches adjacentes aux produits potables peuvent également faire référence à NSF/ANSI 61.

Quelles informations sont nécessaires pour un devis de réservoir de biogaz ?

Indiquez le volume d'alimentation quotidien, le pH et la température du lisier (35 à 38 °C mésophile typique), les besoins en pression de gaz (5 à 30 mbar), la charge de vent et de neige du site et le volume total (20 à 60 000 m3). Cela permet au fournisseur de dimensionner avec précision la coque GFS et le support de membrane.

CTA suggéré :Soumettez votre volume d'alimentation en biogaz, votre fenêtre de pH et votre profil de gaz de 5 à 30 mbar à l'équipe d'ingénierie du Centre Email pour un devis scellé pour le digesteur de verre fondu sur acier.
