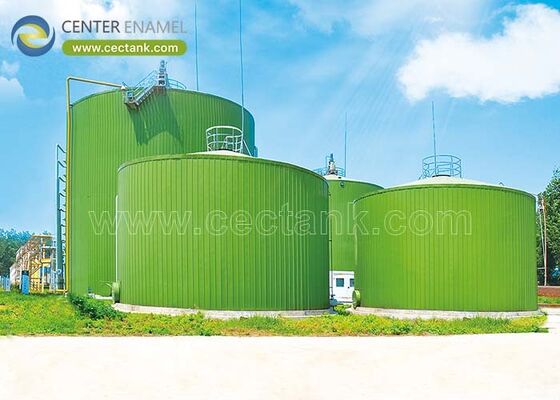

Combiner des réservoirs en acier : Systèmes boulonnés manifoldés pour la capacité et la mise en scène

L'instinct sur un site en croissance est de spécifier un grand réservoir et de s'en débarrasser. Le problème apparaît plus tard : le récipient unique ne peut pas être mis hors service sans arrêter l'usine, son volume est fixé au moment de l'achat, que la demande se matérialise ou non, et si le site a besoin de plus de capacité, la seule option est un autre programme civil et mécanique à grande échelle. Dans les usines municipales, les installations industrielles et les exploitations agricoles, cette rigidité est coûteuse : les opérateurs finissent par exploiter un actif à moitié vide dans les premières années et sous-dimensionné dans les années suivantes, sans fenêtre d'inspection entre les deux. Traiter le stockage comme un système de réservoirs combinés plutôt qu'un récipient unique supprime les trois contraintes à la fois.

Combiner des réservoirs en acier signifie connecter plusieurs récipients boulonnés via un collecteur commun afin qu'ils fonctionnent comme un seul volume de stockage tout en restant individuellement isolables. L'agencement offre une capacité échelonnée, une fenêtre d'inspection sans arrêt, et la possibilité de faire fonctionner des étapes de processus en série lorsque le devoir l'exige. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) fournit des réservoirs boulonnés GFS, revêtus d'époxy, en acier inoxydable et galvanisés, conçus selon une norme de connexion commune, fabriqués sous ISO 9001 et livrés dans plus de 100 pays.

1. Pourquoi combiner des réservoirs au lieu de spécifier un grand récipient ?

Les réservoirs combinés découplent la capacité d'une seule décision de livraison. Le volume peut être ajouté lorsque la demande le justifie, tout réservoir individuel peut être isolé pour inspection ou réparation pendant que le reste du système reste en service, et les contraintes de transport ne limitent plus la capacité totale car chaque récipient est transporté sous forme de panneaux standard.

• Capital échelonné : Installez la première phase maintenant et ajoutez des récipients dans les cycles budgétaires ultérieurs, plutôt que de financer la capacité ultime avant qu'elle ne soit nécessaire.
• Fenêtre d'inspection : Isolez et drainez un réservoir pour le nettoyage ou l'inspection pendant que le reste du système continue de fonctionner.
• Indépendance du transport : Chaque réservoir est transporté sous forme de panneaux d'usine, de sorte que la capacité totale du site n'est plus limitée par les limites routières ou portuaires d'un seul récipient.
• Redondance : Un problème mécanique dans un récipient devient une tâche de maintenance plutôt qu'une panne d'usine, ce qui est le plus important sur les sites à processus continus.
• Séparation des fonctions : Différents réservoirs du même système peuvent contenir différents contenus ou étapes de processus, ce qu'un récipient unique ne peut pas faire.

2. Comment raccorder correctement des réservoirs boulonnés ?

Le raccordement est simple en principe mais régi par l'hydraulique : le collecteur doit être dimensionné de manière à ce que les réservoirs se remplissent et se vident à des vitesses comparables, chaque réservoir a besoin de sa propre vanne d'isolement, et le système doit être conçu de manière à ce qu'aucun récipient ne soit surrempli ou laissé stagnant. Les conduites d'égalisation, le contrôle du niveau et la discipline d'isolement sont ce qui fait qu'un système combiné se comporte comme un seul réservoir plutôt que plusieurs qui sont simplement raccordés ensemble.

• Collecteur commun dimensionné : Le diamètre du collecteur doit supporter le débit combiné sans créer de gradient hydraulique qui affame le réservoir le plus éloigné.
• Vannes d'isolement individuelles : Chaque réservoir a besoin de sa propre vanne sur l'entrée et la sortie afin qu'une unité individuelle puisse être mise hors service sans vider le système.
• Connexions d'égalisation : La tuyauterie équilibrée égalise les niveaux entre les réservoirs fonctionnant en parallèle, empêchant un récipient de déborder pendant qu'un autre est bas.
• Contrôle du niveau et alarmes : Un signal de niveau commun avec des alarmes de niveau haut indépendantes par réservoir, de sorte qu'une défaillance du contrôle ne puisse pas remplir un récipient au-delà de son niveau de conception.
• Gestion de la stagnation : La rotation ou la séquence de prélèvement maintient chaque réservoir en circulation, ce qui est important pour les fonctions d'eau potable et biologiques où la stagnation dégrade la qualité.

3. Quand les réservoirs doivent-ils fonctionner en série plutôt qu'en parallèle ?

Le fonctionnement en parallèle combine la capacité ; le fonctionnement en série crée une mise en scène du processus. La série est utilisée lorsque le liquide a besoin de temps de résidence ou de traitement séquentiel – sédimentation avant stockage, conditionnement du pH avant décharge, ou traitement anaérobie suivi d'aérobie – car la division d'un volume unique en étapes donne un profil hydraulique qu'aucun réservoir mélangé unique ne peut reproduire.

• Série pour le temps de résidence : Deux réservoirs ou plus en série simulent un flux piston, offrant des performances de décantation ou de réaction bien meilleures qu'un réservoir de volume total égal.
• Série pour le traitement séquentiel : Les étapes peuvent être configurées pour la sédimentation, puis l'égalisation, puis la décharge, chaque étape fonctionnant à son propre niveau et sa propre rétention.
• Parallèle pour la capacité pure : Lorsque la fonction est simplement le volume, le fonctionnement en parallèle avec un collecteur équilibré est la configuration la plus simple et la plus robuste.
• Dispositifs commutables : La tuyauterie peut permettre l'un ou l'autre mode, permettant à un opérateur de fonctionner en parallèle pendant le service normal et en série lorsque un problème de processus nécessite une mise en scène.
• Cohérence des fondations : Quel que soit l'agencement, les réservoirs doivent partager une conception de fondation et une norme de connexion communes afin que les unités futures s'intègrent sans modification.

Center Enamel construit des systèmes combinés sur une norme d'ingénierie commune afin que les récipients ajoutés des années plus tard correspondent aux originaux. Les panneaux sont vitrifiés à 820-930 °C avec une couverture 2C2F vérifiée par un test d'étincelles de haute tension à 100 %, assemblés avec des boulons de grade 8.8, et validés structurellement par analyse par éléments finis selon AWWA D103-09. La production est conforme à la norme ISO 9001 avec couverture CE/EN 1090 et NSF/ANSI 61 lorsque le service d'eau potable s'applique, livrée dans plus de 100 pays selon un calendrier standard de 30 jours avec une garantie de trois ans.

Un grand réservoir est un pari sur une prévision de la demande. Un système combiné est une décision que vous pouvez réviser – ajouter un récipient, isoler un récipient, réorganiser un récipient, sans arrêter l'usine.

Questions fréquemment posées (FAQ)

Pourquoi combiner plusieurs réservoirs en acier au lieu d'un grand réservoir ?

Les réservoirs combinés permettent d'ajouter de la capacité par phases à mesure que la demande se matérialise, permettent d'isoler tout récipient individuel pour inspection sans arrêter l'usine, et éliminent les limites de transport sur le volume total du site. Un grand réservoir unique fixe le volume à l'achat et n'offre aucune fenêtre d'inspection.

Comment raccorder des réservoirs en acier boulonnés ?

Connectez-les à un collecteur commun dimensionné pour le débit combiné, installez des vannes d'isolement individuelles sur l'entrée et la sortie de chaque réservoir, fournissez des connexions d'égalisation pour équilibrer les niveaux, et installez des alarmes de niveau haut indépendantes. Le contrôle du niveau et la séquence de prélèvement maintiennent chaque réservoir en circulation.

Peut-on ajouter des réservoirs plus tard pour augmenter la capacité ?

Oui, à condition que la conception de la fondation et la norme de connexion aient été conçues pour la configuration ultime dès le départ. Parce que chaque réservoir est construit à partir de panneaux d'usine, les récipients ultérieurs correspondent aux précédents et s'installent sans modifier le système d'exploitation.

Le système combiné peut-il être personnalisé pour notre site ?

Oui. Center Enamel configure la quantité de réservoirs, le diamètre, la hauteur et le matériau par récipient, les configurations de collecteur et de vanne, le fonctionnement en série, en parallèle ou commutable, le type de toit, et toute la gamme de regards, brides, échelles, plateformes et instruments de niveau.

Points clés à retenir

• Les réservoirs boulonnés combinés transforment le stockage d'un achat fixe en un système qui peut être agrandi, isolé et réorganisé.
• Un raccordement correct nécessite un collecteur commun dimensionné, des vannes d'isolement individuelles, des conduites d'égalisation et des alarmes de niveau haut indépendantes.
• Faites fonctionner les réservoirs en parallèle pour la capacité pure et en série lorsque le temps de résidence ou le traitement séquentiel est nécessaire.
• Concevez la disposition de la fondation et la norme de connexion pour la configuration ultime, afin que les récipients ultérieurs s'intègrent sans modification.
