Réservoirs d'eau en acier de 20 000 m3 : Ingénierie de très grands réservoirs boulonnés

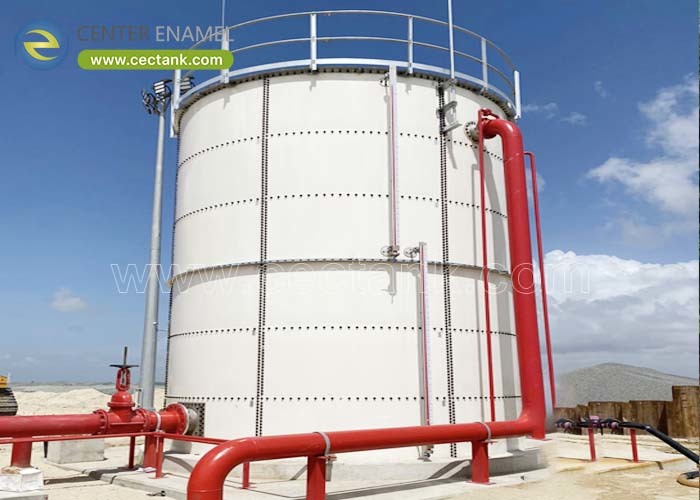

À environ 20 000 m3, un réservoir de stockage d'eau cesse d'être un élément d'approvisionnement et devient un projet civil et logistique.,Le vent et la charge sismique deviennent des régimes plutôt que de la routine, et le nombre de panneaux, de boulons et d'étanchéités fait de la gestion du site une voie critique.stockage industriel de l'eau bruteLes difficultés qui apparaissent à cette échelle sont rarement liées au réservoir lui-même: elles concernent l'accès des véhicules de livraison, le positionnement des grues, l'accès desséquençage des panneaux, la manipulation des joints par temps défavorable, et les tolérances de fondation qu'une structure boulonnée ne pardonnera pas.

Un réservoir d'eau en acier boulonné de 20 000 m3 se situe bien dans les limites de ses capacités prouvées lorsque l'ingénierie est approchée systématiquementcoquille conçue pour le vent et le cas sismique réelsLa fondation est construite selon les tolérances exigées par l'assemblage des boulons, et la logistique des panneaux est planifiée aussi soigneusement que la structure.(Centre Enamel) a livré des chars de cette classe et au-delà, dont une unité de 21 094 m3 en 2020, une installation de 32 000 m3 en 2024 et un réservoir de 34,8 m en 2018, avec des systèmes fournis à plus de 100 pays.

La géométrie est un compromis entre l'empreinte, la hauteur et l'hydraulique.et le choix est régi par les terrains disponibles, la gamme de niveaux d'exploitation requise par le réseau de distribution, et le coût de la fondation, qui augmente avec la hauteur.

• Empreinte par rapport à la hauteur:Un diamètre plus grand réduit la hauteur et la concentration de charge des fondations, mais nécessite plus de terrain et une envergure de toit plus large.
• Plage de niveau hydraulique:La bande de niveau utilisable est fixée par le système de distribution, de sorte que le réservoir doit être proportionné de sorte que la portée de fonctionnement se situe dans une hauteur de coque efficace.
• Débit de la toiture:Les diamètres larges peuvent favoriser un dôme géodésique en aluminium, qui s'étend sans colonnes internes et maintient l'intérieur libre pour l'inspection et le nettoyage.
• Exposition au vent:Les coquillages plus grands et plus étroits sont plus sensibles au vent, de sorte que les sites côtiers ou ouverts exposés favorisent souvent un profil inférieur.
• Économie de la fondation:La géométrie est souvent déterminée par la capacité de roulement et les limites de règlement, car le coût de fondation dépasse souvent le coût marginal de l'acier en coque supplémentaire.

À 20 000 m3, les cas de conception régissant changent. Le vent et la charge sismique, la stabilité de la coquille et la tolérance au dépôt des fondations deviennent dominants.et le joint boulonné non la plaque est généralement l'élément critiqueLa conception est donc validée par analyse d'éléments finis plutôt que par un tableau d'épaisseur, selon AWWA D103-09.

• Vents et sismiques:Les charges latérales et les éclaboussures sismiques régissent la conception de la coque et de l'ancrage, et les deux doivent être évaluées en fonction de la catégorie d'exposition réelle du site et de la zone sismique.
• Stabilité de la coque:Les coquillages à paroi mince de cette taille sont régis par la stabilité, ce qui fait de la conception des anneaux, des raides et des poutres de vent une partie de la solution structurelle.
• Conception du joint boulonné:Les attaches de classe 8.8 avec étanchéité technique sont l'interface critique; la conception des joints et la disposition des boulons ont le même poids que l'épaisseur de la plaque.
• Tolérance au règlement:Les structures à boulons tolèrent beaucoup moins de dépôts différentiels que les structures monolithiques, ce qui rend la conception des fondations et la qualité de la construction décisives.
• Validation des éléments finis:La coque, le toit et l'ancrage sont modélisés plutôt que dimensionnés par table, de sorte que la conception est défendable et documentée pour examen.

Les grands réservoirs à boulons réussissent ou échouent dans la gestion du site.être manipulé sans endommager le revêtement, être scellés dans des conditions qui conviennent au scellant et être assemblés à une tolérance déjà atteinte par la fondation.

• Panneaux finis en usine:Les panneaux arrivent revêtus, testés et numérotés, donc aucun revêtement de terrain n'est nécessaire et la qualité ne dépend pas de la météo du site.
• Séquence de l' érection:Les panneaux sont emballés et expédiés dans l'ordre d'assemblage, ce qui permet à la grue de rester productive au lieu d'attendre la bonne pièce.
• Manipulation protégée:Les procédures de levage et de stockage protègent le revêtement fondu, car les dommages sur place sont la source la plus évitable de corrosion future.
• Discipline en matière d'étanchéité:Les coutures sont assemblées dans des conditions contrôlées avec le produit d'étanchéité spécifié, conformément aux exigences du fabricant en matière de température et de surface.
• Accès et pose:L'itinéraire des véhicules, les positions des grues et la zone d'atterrissage doivent être planifiés avant la livraison, car un réservoir de 20 000 m3 accueille autant de conteneurs.

Center Enamel conçoit de grands réservoirs en acier boulonné avec une échelle de référence documentée: un réservoir de 21 094 m3 livré en 2020, une unité haute de 34,8 m en 2018 et une installation de 32 000 m3 en 2024.Les panneaux sont fondus en verre à 820-930 °C avec une couverture 2C2F vérifiée par un essai d'étincelles de vacances à haute tension à 1500 V à 100%., relié avec boulonnage de grade 8.8 et validé par analyse d'éléments finis à AWWA D103-09.livré dans plus de 100 pays selon un calendrier standard de 30 jours avec une garantie de trois ans.

Les réservoirs en acier boulonné sont régulièrement construits bien au-delà de 20 000 m3, et Center Enamel a livré une unité de 21 094 m3 en 2020, un réservoir de 34,8 m de haut en 2018 et une installation de 32 000 m3 en 2024.Parce que chaque réservoir est assemblé à partir de panneaux d'usine, la capacité totale n'est pas limitée par les dimensions du transport comme le serait un navire construit en atelier.

Les configurations communes se situent autour de 40 m de diamètre sur 16 m de hauteur ou de 32 m sur 25 m, sélectionnées en fonction des terrains disponibles, de la plage de niveau de fonctionnement requise par le système de distribution,capacité de support de fondation, et l'exposition au vent plutôt que de choisir dans un tableau standard.

Une fondation conçue pour la charge de la coquille et, surtout, pour une tolérance différentielle très étroite, car une structure boulonnée est beaucoup moins tolérante qu'une structure monolithique.La conception des fondations doit précéder la sélection finale de la géométrie, puisqu'il régit souvent la décision de diamètre à hauteur.

Oui, l'émail central configure la capacité, le diamètre et la hauteur, le type de toit, y compris les toits autoportants GFS et les dômes géodésiques en aluminium, la conception éolienne et sismique,et toutes les voies, les brides, les échelles, les plateformes et les instruments.

• À 20 000 m3, la géométrie est déterminée par le terrain, la plage de niveau hydraulique, la capacité des fondations et l'exposition au vent, et non par un tableau de dimensionnement standard.
• Le vent, les éclaboussures sismiques, la stabilité de la coque et la conception de la jointure à boulons régissent la structure; valider par analyse des éléments finis à AWWA D103-09.
• Les structures boulonnées tolèrent très peu de réglage différentiel, de sorte que la conception des fondations devrait précéder la sélection de la géométrie finale.
• La réussite du projet dépend autant de la séquence des panneaux, de la manipulation protégée, de la discipline du scellant et de l'accès au site prévu que de la conception du réservoir.
