Dans la logistique intermédiaire moderne, les opérations des terminaux de raffinage et le stockage de produits chimiques liquides en vrac, il est essentiel de minimiser les pertes de produits par évaporation tout en garantissant la sécurité opérationnelle. Pour les liquides organiques très volatils tels que les carburants d’aviation, l’essence à moteur et les pétroles bruts légers, les réservoirs de stockage conventionnels à toit fixe souffrent d’émissions continues de vapeurs en état de marche et en fonctionnement.

Pour atténuer ces pertes et satisfaire aux cadres mondiaux en matière de qualité de l'air, les toits flottants des pontons-citernes sont devenus une norme de référence dans l'industrie. Qu'il soit configuré comme un toit flottant externe (EFR) ouvert ou associé à une couverture fixe comme un toit flottant interne (IFR), le pont de type ponton offre une combinaison optimisée de fabrication rentable, d'intégrité structurelle élevée et de réserve de flottabilité exceptionnelle.

Un toit flottant de ponton de réservoir est une couverture de confinement dynamique conçue pour monter et descendre verticalement à l'intérieur d'une coque de réservoir de stockage cylindrique en réponse directe aux fluctuations du niveau de liquide. L'architecture structurelle se compose d'un anneau périphérique de chambres creuses (pontons) compartimentées et étanches qui assurent la flottabilité primaire, entourant un pont en tôle monocouche centralisé (peau).

En reposant directement sur ou immédiatement au-dessus de la surface du liquide, le toit flottant du ponton scelle la grande majorité de l'interface air-produit. Cette compression de l'espace libre de vapeur maintient les composés volatils dans leur phase liquide, supprimant ainsi les émissions de composés organiques volatils (COV) jusqu'à 95 % à 98 % par rapport aux réservoirs à toit fixe sans pont flottant.

L'anneau extérieur du toit flottant est divisé en compartiments de ponton indépendants et étanches. Cette conception technique segmentée fournit un mécanisme de sécurité vital : si un impact mécanique localisé perce un ou deux compartiments, les pontons scellés restants conservent une réserve de flottabilité suffisante pour maintenir le toit stable, de niveau et fonctionnel. En stricte conformité avec les codes de conception mondiaux, les pontons sont conçus pour fournir une réserve de flottabilité de 100 % sous des charges de conception maximales, y compris le poids de l'eau accumulée ou les forces de friction localisées des joints.

L’espace périmétrique entre le bord extérieur du toit flottant et la paroi interne de la coque du réservoir (appelé espace annulaire) représente le principal chemin d’échappement potentiel des vapeurs. Les toits de pontons utilisent une stratégie d'étanchéité à plusieurs niveaux pour maintenir le confinement :

• Sceaux primaires :Monté directement le long de la conduite de liquide, à l'aide de sabots mécaniques à ressort (feuilles métalliques pressées à plat contre la coque) ou de bûches résilientes remplies de liquide/mousse élastomère.
• Sceaux secondaires :Installé directement au-dessus du joint primaire, fonctionnant comme un balai d'essuie-glace très flexible (généralement fabriqué en polyuréthane, Viton ou Buna-N) pour balayer la coque du réservoir pendant le transport vertical et piéger le film de vapeur résiduel.

Pour permettre des opérations de nettoyage, d'inspection des réservoirs et de maintenance en toute sécurité, le toit du ponton est équipé de pieds de support structurels réglables. Ces pieds soutiennent le toit à une hauteur désignée (généralement 1,8 à 2,0 mètres) au-dessus du fond du réservoir lorsque le réservoir est complètement vidé. De plus, le toit comporte des manchons de pénétration spécialisés, des bottes de jambe flexibles et des racleurs pour sceller autour des structures internes telles que les colonnes, les puits d'échantillons et les poteaux de guidage.

Une limitation technique majeure du déploiement d'un toit flottant de ponton interne à l'intérieur d'un réservoir traditionnel à toit fixe en acier au carbone est la nécessité de colonnes de support verticales internes. Ces piliers structurels doivent pénétrer directement à travers le pont flottant, en ajoutant de nombreux puits de pénétration qui augmentent les chemins d'émission, augmentent les frais de maintenance et présentent des risques potentiels de liaison pour le toit flottant lors du déplacement vertical.

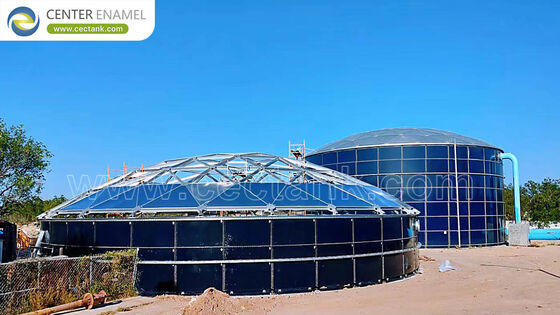

Pour optimiser l'efficacité du terminal, les développeurs d'infrastructures modernes associent le toit flottant du ponton interne à un toit en dôme géodésique en aluminium autoportant comme couverture extérieure fixe. Parce qu’un dôme géodésique en aluminium fonctionne comme un cadre spatial à portée libre, il élimine complètement le besoin de piliers de support verticaux internes. Cela permet au pont interne du ponton de monter et de descendre à travers un volume interne ininterrompu, réduisant ainsi les points de pénétration structurels, minimisant les coûts d'installation sur le terrain et maximisant l'efficacité du confinement des vapeurs.

Pour satisfaire à des examens stricts de génie civil, réussir les audits environnementaux de la qualité de l'air et clarifier les critères d'appel d'offres internationaux, les toits flottants haut de gamme sont calculés et fabriqués en stricte conformité avec les codes de conception mondiaux :

• Norme API 650 Annexe H :La norme internationale définitive régissant les toits flottants internes, dictant des critères précis de sélection des matériaux, des paramètres de calcul de flottabilité et des protocoles de test pour les ponts de type ponton.
• Norme API 650 Annexe C :Le code réglementaire en vigueur pour les toits flottants externes, réglementant les configurations de conception structurelle, les mesures de dimensionnement des pontons et les calculs de charge de vent/pluie.
• AWWA D103 :La norme de référence pour les systèmes de stockage de liquides en acier au carbone boulonné et revêtu en usine, validant les charges structurelles et les interfaces de connexion où les ponts flottants et les anneaux de support du dôme se fixent à la coque du réservoir.

Pour les gestionnaires d’actifs de raffinerie, les entrepreneurs EPC du secteur intermédiaire et les ingénieurs en conformité environnementale soucieux de réduire le coût total de possession (TCO), le toit flottant du ponton-citerne représente un actif de confinement durable, éprouvé sur le terrain et rentable pour 2026.

En utilisant une fabrication en usine avancée et une logistique de livraison emballée à plat, les composants du cadre spatial, les panneaux en tôle et les joints stabilisés aux UV peuvent être rapidement emballés à plat et expédiés directement sur le site du projet. Les panneaux légers et les composants structurels sont ensuite boulonnés ou soudés ensemble systématiquement au niveau du sol, réduisant ainsi les risques d'installation à haute altitude, raccourcissant les délais de construction et offrant une protection sécurisée des actifs nécessitant peu d'entretien pour une durée de vie opérationnelle supérieure à 30 à 50 ans.
