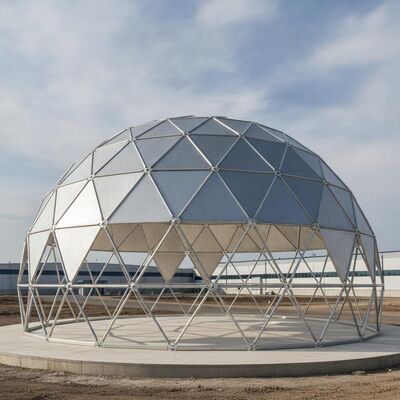

Toit en aluminium géodésique avec une résistance élevée à la corrosion, une installation rapide sur le terrain et une conception claire de la portée

Catégories
Toit en aluminium géodésique avec une résistance élevée à la corrosion, une installation rapide sur le terrain et une conception claire de la portée

Toit en aluminium géodésique avec une résistance élevée à la corrosion, une installation rapide sur le terrain et une conception claire de la portée

Détails de produit
Lieu d'origine: Chine
Nom de marque: Center Enamel
Certification: ISO 9001
Numéro de modèle: Toits de dôme en aluminium
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: 100-50000
Détails d'emballage: 2000
Délai de livraison: 8 semaines
Conditions de paiement: LC, T/T
Capacité d'approvisionnement: 6000

Les informations détaillées

Description du produit

Couvercles géodésiques en aluminium en dôme: ingénierie structurelle, spécifications de conception et applications industrielles (2026)
Dans le paysage mondial de l'infrastructure industrielle, le choix du contenu des réservoirs de stockage a un impact direct sur la longévité des structures, la sécurité opérationnelle et la conformité environnementale.Cône traditionnel en acier au carboneLes toits plates ou à poutres présentent des contraintes techniques importantes, y compris des charges mortes lourdes, des risques de corrosion interne et l'exigence de colonnes de soutien verticales de portée moyenne.
Pour surmonter ces limites, les gestionnaires d'actifs, les consultants environnementaux et les entrepreneurs en ingénierie, achats et construction (EPC) utilisentcouvertures géodésiques en aluminiumFonctionnant comme des cadres d'espace autoportants et entièrement dégagés, ces couvertures utilisent la triangulation structurelle pour répartir uniformément les contraintes de charge sur la paroi du périmètre du réservoir.
La physique structurelle: la logique de la triangulation géodésique
Un toit en dôme géodésique en aluminium est une structure sphérique constituée d'un cadre spatial entièrement triangulaire composé de supports en aluminium extrudé de haute résistance reliés à des nœuds multidirectionnels,revêtues de panneaux de fermeture en feuille d'aluminium de forme précise.
L'avantage de ne pas avoir de pilier
Contrairement aux toits en acier conventionnels qui dépendent de piliers verticaux internes pour supporter les charges structurelles, un dôme géodésique est 100% autoportant.L'arrangement géométrique des triangles entrelacés répartit uniformément les forces de compression et de traction sur la surface de la structure.
  • Volume intérieur maximal:L'élimination des colonnes intérieures assure un volume interne sans entraves.Cela maximise la capacité de stockage utilisable et les zones de collecte de gaz.
  • Élimination des pénétrations structurelles:Lorsqu'il est intégré aux toits flottants internes (IFR) dans les applications pétrolières, l'environnement sans colonne élimine les pénétrations internes du pont.Ceci élimine les vecteurs de liaison potentiels et réduit de manière significative les points d'échappement des vapeurs des composés organiques volatils (COV).
  • Résistance sismique:L'aluminium présente une densité d'environ 1/3 de celle de l'acier au carbone, ce qui réduit la charge morte structurelle à environ10 à 15 kg/m2Cette faible masse minimise le cisaillement sismique local de la base, rendant les dômes géodésiques très résistants dans les zones sismiquement actives.
Science des matériaux: composition des alliages et dynamique de corrosion
Dans les eaux usées municipales, le raffinage du pétrole et la production de bioénergie, la libération continue d'humidité, de sulfure d'hydrogène, d'hydrogène et de dioxyde de carbone,méthaneLes dômes géodésiques en aluminium utilisent la métallurgie structurelle pour lutter contre la dégradation atmosphérique et chimique:
La matrice de protection contre les oxydes passifs
Alors que l'acier au carbone réagit avec l'humidité et l'oxygène pour former de l'oxyde de fer poreux (rouille) qui s'évapore et accélère la défaillance structurelle, l'aluminium forme un oxyde de fer dense,couche non poreuse d'oxyde d'aluminium immédiatement après exposition à l'airCette couche microscopique crée une barrière permanente contre l'humidité et les vapeurs industrielles.0.000508 mm par andans les zones côtières et industrielles, assurant une durée de vie de conception sans entretien supérieure à50 anssans peinture ni sablage.
Cadre de spécification des alliages
La fabrication de dômes haut de gamme nécessite des alliages structurels et des panneaux spécifiques pour répondre à des critères de contrainte et de déformation stricts:
  • Pour les appareils à combustion interne:Extrudés à partir de6061-T6ouPour les véhicules à moteur électriquealliages d'aluminium, offrant une résistance à la traction élevée et une rigidité structurelle.
  • Panneaux de fermeture:Fabriqués à partir de:de la série 3000oude la série 5000alliages d'aluminium de qualité marine, d'une épaisseur nominale minimale de 0,050 pouces (1,27 mm) pour résister à des pressions élevées localisées dans les tunnels de vent et aux charges d'accumulation de neige.
  • Les éléments de fixation:Les fixations exposées aux intempéries extérieures sont spécifiées comme suit:Acier inoxydable de la série 300Les fixations en acier inoxydable de qualité 316 sont obligatoirement utilisées partout où l'aluminium entre en contact avec des composants en acier au carbone pour éviter la corrosion galvanique.
Spécifications techniques et matrice de conformité au code
Pour passer les filtres internationaux des services publics, satisfaire les audits environnementaux municipaux, et passer des écrans de génie civil stricts,les toits géodésiques en aluminium doivent être conçus conformément aux normes internationales établies:
Paramètre d'ingénierie Norme de spécification technique Valeur opérationnelle stratégique
Code de conception du pétrole primaire Appendice G de la norme de l'API 650 Elle régit les calculs structurels, l'épaisseur des panneaux et les tolérances d'érection des actifs pétroliers.
Code de conception de l'eau primaire et des services publics Le nombre d'heures de travail est calculé en fonction de la durée de travail. Il réglemente l'intégration des réservoirs boulonnées, la sécurité de l'eau potable et la disposition des couvertures des eaux usées industrielles.
Référence en métallurgie structurelle Manuel de conception de l'aluminium Il dicte une analyse géométrique non linéaire de second ordre pour vérifier les limites de contrainte des membres.
Conception de la charge climatique Le code ASCE 7-22 / Eurocode 9 est utilisé. Assure la stabilité de la structure sous des charges de vent allant jusqu'à 250 km/h et une forte accumulation de neige dans l'Arctique.
Conformité toxicologique La norme NSF/ANSI 61 / WRAS est modifiée. Certifie que les matériaux ne libèrent pas de contaminants dans les réseaux d'eau potable.
Composés de joints d'étanchéité Des produits de haute qualitéSilicone ou EPDM Il conserve une souplesse physique à des températures allant de -40°C à +60°C pour maintenir un joint hermétique.
Applications de processus dans plusieurs industries
Les avantages structurels et environnementaux des dômes géodésiques en aluminium conduisent à leur adoption dans plusieurs secteurs critiques de stockage:
Fermes et raffineries de réservoirs de pétrole
Lorsqu'ils sont montés sur des réservoirs de toit flottants extérieurs (EFRT) à toit ouvert, les dômes en aluminium protègent le pont flottant de l'accumulation d'eau de pluie, de la neige et du vieillissement UV.Cela élimine complètement le risque d'inclinaison ou de coulé d'un pont flottant en raison de fortes pluies.En outre, en transformant l'espace ouvert au-dessus du pont en une zone gazeuse stagnante, le profil aérodynamique du vent au-dessus du dôme empêche les pertes de vapeur par coupure de vent,réduire les émissions totales de COV des réservoirs jusqu'à90%.
Traitement des eaux usées et digesteurs de biogaz anaérobies
Dans le traitement des effluents industriels, les dômes sont déployés pour sceller les réservoirs d'équilibrage, les clarificateurs, les réacteurs à lot de séquence (SBR) et les digesteurs anaérobies (tels que les configurations CSTR et UASB).Les principaux fabricants mondiaux de systèmes, tels queShijiazhuang Zhengzhong Technology Co., Ltd (émail du centre), les toits géodésiques en aluminium sont souvent associés àD'une valeur totale de moins de 10 ppmetEpoxy lié par fusion (FBE)des réservoirs boulonnés.Cette intégration crée une solution de confinement très robuste où chaque pouce carré - des panneaux de sol au sommet du dôme - est inerte aux attaques chimiques dans une large gamme de pH (pH de 2,0 à 14.0) et
Désalinisation et stockage de l'eau potable
Dans les régions hyper-arides (comme le Moyen-Orient) ou les zones urbaines à forte densité, l'eau potable municipale doit être protégée de la contamination extérieure, de l'activité des oiseaux, de la croissance des algues et des tempêtes de poussière.La haute réflectivité solaire des panneaux d'aluminium nus abaisse considérablement les températures internes du fluide, atténuant la stratification thermique et réduisant les coûts de traitement chimique.
Les méthodes d'installation et de levage sur le terrain
Comme les dômes en aluminium présentent un poids mort structurel exceptionnellement faible, les délais d'érection sur le terrain peuvent être réduits jusqu'à50% à 60%Les chefs de projet utilisent deux techniques principales d'assemblage sur le terrain:
Le système d'étanchéité à barres de bâton
Au cours de l'assemblage, les bords bruts des panneaux de fermeture triangulaires sont insérés directement dans des rainures de précision à l'intérieur des appuis structurels.barres de bâtons en aluminium verrouilléesest pré-monté de deux voies continues de joints élastomériques placés sur les joints du panneau.créer une côte structurelle étanche qui accueille l'expansion et la contraction thermiques sans déchirure ni dégradation de l'étanchéité.
Séquences de levage mécanique
  1. Levé de grue au sol:L'ensemble du cadre spatial géodésique du dôme et du réseau de panneaux est assemblé, feuilleté et scellé en toute sécurité au niveau du sol - soit adjacente au réservoir de stockage ou directement sur le bassin du réservoir.Une fois terminé, une grue utilise un réseau de barres d'étirement multi-points pour soulever la structure du dôme monolithique sur les ancres du toit périmétrique.
  2. Le jacking synchronisé de haut en bas:L'anneau d'apogée central est d'abord assemblé au niveau du sol à l'intérieur de la coque du réservoir.Des treuils mécaniques ou des treuils hydrauliques automatisés fixés à la poutre à vent supérieure soulèvent progressivement l'ensembleLes équipages se tiennent en sécurité au niveau du sol pour fixer chaque anneau extérieur de supports et de panneaux jusqu'à ce que la structure soit complète et boulonnée à l'angle de tension supérieur de la jante.
Optimisation des dépenses en capital et du coût total de la vie
Pour les directeurs municipaux des services publics, les gestionnaires de raffineries et les ingénieurs de projets de technologies propres,la spécification d'un toit géodésique en aluminium construit en usine représente une amélioration majeure de la gestion des actifs d'infrastructureEn assortissant une géométrie précise avec des alliages d'aluminium modulaires, pré-conçus, le système élimine le soudage sur le terrain, les échafaudages en haute altitude,et les cycles de peinture continus requis par les revêtements en acier au carboneCela se traduit par des réductions significatives des dépenses en capital (CAPEX) pendant l'installation et assure des économies de coûts d'exploitation à long terme (OPEX), en fournissant des services sûrs, à l'épreuve des fuites,une protection de confinement sans entretien pour un cycle de vie supérieur à50 ans.
Êtes-vous actuellement en train d'élaborer un projet d'agrandissement d'une usine d'eaux usées municipales, de moderniser une ferme de réservoirs de pétrole en aval, ou de rénover un stockage de liquide en vrac pour respecter l'environnement,et souhaitez-vous recevoir une proposition technique complète comprenant des mesures de charge du dôme structurel, calculs estimatifs de réduction des émissions de COV et dessins techniques personnalisés pour votre diamètre spécifique du réservoir?
