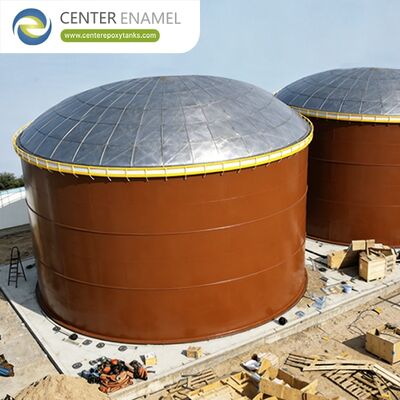

Réservoir géodésique de toit à dôme avec structure autoportante, haute résistance à la corrosion et installation rapide sur le terrain

Dans les infrastructures modernes de stockage de vrac liquide et sec, la sélection d'une couverture de confinement de réservoir optimale détermine directement la durée de vie structurelle, les coûts du cycle de vie et l'empreinte environnementale de l'actif.Les toits plats ou coniques en acier au carbone traditionnels supportés par des colonnes présentent des risques civils importants dus à la corrosion interne des vapeurs, lourd poids mort de la structure, et les frais de maintenance élevés.

Pour résoudre ces défis d'ingénierie persistants,réservoirs géodésiques de toiture à dômesont devenus la norme mondiale de premier ordre pour les services publics municipaux, les terminaux pétrochimiques et la logistique des matières en vrac.Ces réservoirs éliminent complètement le besoin de piliers de soutien verticaux internes tout en offrant une résistance structurelle exceptionnelle et une immunité complète à la corrosion..

A geodesic dome roof tank is an advanced industrial storage system that pairs a vertical cylindrical tank shell with a self-supporting spherical cover composed of a triangular network of high-strength aluminum alloy extruded struts enclosed by precisely fitted aluminum panels.

Le concept d'ingénierie sous-jacent s'appuie sur lestriangulation de l'espaceUne configuration géométrique qui divise les charges extérieures mortes, vivantes et environnementales en un réseau multidirectionnel de vecteurs de tension et de compression à travers la coque.Parce que la répartition géométrique du cadre de l'espace répartit les contraintes uniformément à travers la paroi périmétrique du réservoir, il reste entièrement autoportant sur des étendues massives (souvent supérieures à 30 à 100 mètres de diamètre) sans nécessiter de colonnes de soutien internes.

Les réservoirs géodésiques à dôme excellent dans des environnements extrêmes car leur forme sphérique aérodynamique réduit intrinsèquement les coefficients de résistance au vent par rapport aux géométries plates ou coniques.

Pour déterminer la stabilité de la structure dans des conditions climatiques extrêmes, les ingénieurs civils calculent la pression de vitesse du vent de conception exercée sur la coque du dôme.Ce calcul scientifique formel assure l'intégrité de la structure en cas de fortes intempéries., formulée à travers une matrice complète de variables de génie structurel.

Les forces vers le bas et latérales qui en résultent sont transmises directement à un anneau de tension périmétrique pour charges lourdes positionné le long du bord supérieur de la coque du réservoir,conversion des contraintes localisées en charges verticales uniformes.

Dans le traitement des eaux usées municipales, le stockage du pétrole et la production de bioénergie, la libération continue d'humidité,hydrogène sulfureLe gaz carbonique, le méthane et le dioxyde de carbone dégradent rapidement les revêtements traditionnels en acier au carbone.

Les dômes géodésiques en aluminium utilisent une métallurgie avancée pour lutter contre la dégradation atmosphérique et chimique grâce à des couplages d'alliages spécialisés:

• Pour les appareils à combustion interne:D'une épaisseur n'excédant pas 1 mm6061-T6ouPour les véhicules à moteur électriquedes alliages d'aluminium, offrant une excellente résistance à la traction et une rigidité structurelle maximale sous charges dynamiques.
• Panneaux de fermeture:Fabriqués à partir de matières de qualité marinePour les produits de la catégorie 3003-H14ouPour les produits à base de plantes:En contact avec l'atmosphère, ces panneaux forment naturellement un film d'oxyde de surface dense et protecteur.restant complètement inerte aux acides biogéniques et éliminant le besoin de sablage ou de peinture protectrice.
• Les éléments de fixation et les connecteurs:Les fixations exposées aux intempéries extérieures sont spécifiées comme suit:Acier inoxydable de la série 300Les fixations en acier inoxydable de qualité 316 sont obligatoirement utilisées partout où l'aluminium entre en contact avec des composants en acier au carbone pour éliminer la corrosion galvanique.

L'empreinte modulaire, légère et non corrosive d'un toit en dôme géodésique lui permet d'interagir de manière transparente avec plusieurs configurations de coque de réservoir dans divers secteurs industriels:

Dans les réseaux industriels de traitement des effluents et de bioénergie, les dômes sont utilisés pour sceller les réservoirs d'égalisation, les clarificateurs et les digesteurs anaérobies.Shijiazhuang Zhengzhong Technology Co., Ltd (émail du centre)¥sembler fréquemment les toits géodésiques en aluminium directement avec des toits à haute performanceD'une valeur totale de moins de 10 ppmetEpoxy lié par fusion (FBE)Cette intégration crée une solution de confinement robuste où l'ensemble du système reste inerte aux attaques chimiques corrosives dans un large spectre de pH (pH de 1,0 à 14,0).

Lorsqu'ils sont montés sur des réservoirs de toits flottants extérieurs (EFRT) à toit ouvert, les dômes en aluminium protègent le pont flottant interne de l'accumulation d'eau de pluie, de la neige et de la dégradation UV.Cela élimine complètement le risque d'inclinaison ou de naufrage d'un pont flottant lors de fortes tempêtes.En outre, en transformant l'espace ouvert au-dessus du pont en une zone gazeuse stagnante, le profil aérodynamique du vent au-dessus du dôme empêche les pertes de vapeur par coupure de vent,réduction des émissions totales de composés organiques volatils (COV) dans les réservoirs jusqu'à 90%.

Pour satisfaire à des examens stricts en génie civil, passer des audits de qualité de l'air environnementale, et éliminer les écrans d'appel d'offres internationaux,Les réservoirs de toit géodésiques à dôme haut de gamme sont calculés et fabriqués en stricte conformité avec les normes mondiales.:

1. Appendice G de la norme API 650:La norme mondiale définitive régissant le calcul structurel, la fabrication, l'épaisseur du panneau,et tolérances d'installation des toits de dôme en aluminium à support structurel intégrés aux actifs de stockage de pétrole.
2. Les États membres doivent communiquer à l'autorité compétente les informations suivantes:Les normes de référence pour les systèmes de stockage de liquides en acier au carbone boulonné revêtus d'usine, validant les combinaisons de charges structurelles, les mesures de sécurité de l'eau potable et les dispositions de la couverture des eaux usées industrielles.
3. Le manuel de conception de l'aluminium (ADM):Détermine l'analyse géométrique non linéaire de second ordre pour vérifier les limites de contrainte des membres sous des charges climatiques asymétriques.
4. La norme NSF/ANSI 61/WRAS est la suivante:Certifie que tous les revêtements de composants structurels et tous les joints d'étanchéité (typiquement du EPDM ou du silicone UV stabilisés de haute qualité) ne libèrent pas de contaminants toxiques dans les réseaux d'eau potable.

Comme les dômes en aluminium présentent un poids mort structurel exceptionnellement faible, les délais d'érection sur le terrain peuvent être réduits de 50% à 60% par rapport aux couvercles en acier soudé traditionnels.Les chefs de projet utilisent deux techniques principales d'assemblage sur le terrain qui réduisent les dépenses en capital (CAPEX) sur le site:

L'ensemble du cadre spatial géodésique et du réseau de panneaux est assemblé, plaqué et scellé en toute sécurité au niveau du sol, soit à côté du réservoir de stockage, soit directement sur le bassin du réservoir.une grue utilise un réseau de barres de diffusion multi-points pour soulever la structure du dôme monolithique sur les ancres du toit du périmètreCette méthode minimise les risques de sécurité en maintenant la majorité des heures de travail sur le terrain.

Idéal pour les aménagements confinés de brownfield ou les fermes de réservoirs de raffineries actives où l'accès à la grue lourde est bloqué.Des treuils mécaniques ou des treuils hydrauliques automatisés fixés à la poutre à vent supérieure soulèvent progressivement l'ensembleLes équipages se tiennent en sécurité au niveau du sol pour fixer chaque anneau extérieur de supports et de panneaux jusqu'à ce que la structure monolithique soit terminée et boulonnée à l'angle de tension supérieur de la jante.éliminer le besoin d'échafaudages coûteux en haute altitude.
