maison produits Toits en aluminium de dôme

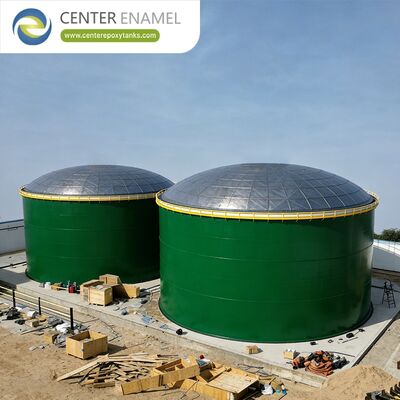

Toit en aluminium géodésique avec une résistance élevée à la corrosion, une installation rapide sur le terrain et une conception claire de la portée

Catégories
Toit en aluminium géodésique avec une résistance élevée à la corrosion, une installation rapide sur le terrain et une conception claire de la portée

Toit en aluminium géodésique avec une résistance élevée à la corrosion, une installation rapide sur le terrain et une conception claire de la portée

Détails de produit
Lieu d'origine: Chine
Nom de marque: Center Enamel
Certification: ISO 9001
Numéro de modèle: Toits de dôme en aluminium
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: 100-50000
Détails d'emballage: 2000
Délai de livraison: 8 semaines
Conditions de paiement: LC, T/T
Capacité d'approvisionnement: 6000

Les informations détaillées

Description du produit

Toits à dôme géodésique en aluminium : ingénierie structurelle, spécifications de conception et applications industrielles (2026)
Dans le paysage mondial des infrastructures industrielles, le choix des couvertures de confinement des réservoirs de stockage a un impact direct sur la longévité structurelle, la sécurité opérationnelle et la conformité environnementale. Les toits traditionnels en cône, en ferme ou plat en acier au carbone présentent d'importantes contraintes techniques, notamment de lourdes charges mortes, des risques de corrosion interne et la nécessité de colonnes de support verticales à mi-portée.
Pour surmonter ces limitations, les gestionnaires d'actifs, les consultants en environnement et les entrepreneurs en ingénierie, approvisionnement et construction (EPC) utilisenttoits en dôme géodésique en aluminium. Fonctionnant comme des cadres spatiaux autoportants à portée entièrement libre, ces couvercles utilisent une triangulation structurelle pour répartir les contraintes de charge uniformément sur la paroi périphérique du réservoir.
Physique des structures : la logique de la triangulation géodésique
Un toit en dôme géodésique en aluminium est une structure sphérique constituée d'un cadre spatial entièrement triangulé composé d'entretoises en aluminium extrudé à haute résistance reliées au niveau de moyeux de nœuds multidirectionnels, recouvertes de panneaux de fermeture en tôle d'aluminium formés avec précision.
L'avantage Clear-Span « sans pilier »
Contrairement aux toits en acier conventionnels qui dépendent de piliers verticaux internes pour supporter les charges structurelles, un dôme géodésique est 100 % autoportant. La disposition géométrique des triangles imbriqués répartit uniformément les forces de compression et de traction sur toute la surface de la structure.
  • Volume interne maximisé :L'élimination des colonnes intérieures offre un volume interne dégagé. Dans le traitement des eaux usées, la digestion anaérobie et le stockage à sec en vrac, cela maximise la capacité de stockage utilisable et les zones de collecte de gaz.
  • Élimination des pénétrations structurelles :Lorsqu'il est intégré aux toits flottants internes (IFR) dans les applications pétrolières, l'environnement sans colonnes élimine les pénétrations internes du pont. Cela élimine les vecteurs de liaison potentiels et réduit considérablement les points d’échappement des vapeurs de composés organiques volatils (COV).
  • Résilience sismique :L'aluminium présente une densité d'environ 1/3 de celle de l'acier au carbone, réduisant la charge morte structurelle à environ10 à 15kg/m². Cette faible masse minimise le cisaillement sismique localisé de la base, ce qui rend les dômes géodésiques très résilients dans les zones sismiquement actives.
Science des matériaux : composition des alliages et dynamique de la corrosion
Les espaces libres des réservoirs industriels représentent des environnements chimiques très agressifs. Dans les eaux usées municipales, le raffinage du pétrole et la production de bioénergie, la libération continue d’humidité, de sulfure d’hydrogène, de méthane et de dioxyde de carbone dégrade rapidement l’acier au carbone traditionnel. Les dômes géodésiques en aluminium utilisent la métallurgie structurelle pour lutter contre la dégradation atmosphérique et chimique :
La matrice de protection passive contre les oxydes
Alors que l'acier au carbone réagit avec l'humidité et l'oxygène pour former de l'oxyde de fer poreux (rouille) qui s'écaille et accélère la défaillance structurelle, l'aluminium forme une couche dense et non poreuse d'oxyde d'aluminium immédiatement après exposition à l'air. Cette couche microscopique crée une barrière permanente contre l’humidité et les fumées industrielles. Les tests d'exposition indiquent une pénétration moyenne de l'oxyde de seulement0,000508 mm par andans les zones côtières et industrielles, garantissant une durée de vie sans entretien dépassant50 anssans peinture ni sablage.
Cadre de spécification des alliages
La fabrication de dômes haut de gamme nécessite des alliages de structure et de panneaux spécifiques pour répondre à des critères stricts de contrainte et de déformation :
  • Entretoises de cadre structurel :Extrudé de6061-T6ou6005A-T6alliages d'aluminium, offrant une limite d'élasticité à haute traction et une rigidité structurelle.
  • Panneaux de fermeture :Fabriqué à partir desérie 3000ousérie 5000alliages d'aluminium de qualité marine, possédant une épaisseur nominale minimale de 0,050 pouces (1,27 mm) pour résister aux pressions localisées élevées des souffleries et aux charges d'accumulation de neige.
  • Attaches :Les fixations exposées aux intempéries externes sont spécifiées commeAcier inoxydable série 300ou des alliages d'aluminium à haute résistance. Les fixations en acier inoxydable de qualité 316 sont obligatoirement déployées partout où l'aluminium s'interface avec des composants en acier au carbone pour éviter la corrosion galvanique.
Spécifications techniques et matrice de conformité au code
Pour passer les filtres d'utilité publique internationaux, satisfaire aux audits environnementaux municipaux et passer les écrans stricts de génie civil, les toits en dôme géodésique en aluminium doivent être conçus conformément aux normes mondiales établies :
Paramètre d'ingénierie Norme de spécification technique Valeur opérationnelle stratégique
Code de conception du pétrole primaire Norme API 650 Annexe G Régit les calculs structurels, l’épaisseur des panneaux et les tolérances de montage pour les actifs pétroliers.
Code de conception de l'eau primaire/des services publics AWWA D103 / D108 / AWWA D103-19 Régule l'intégration des réservoirs boulonnés, la sécurité de l'eau potable et la disposition des couvertures d'eaux usées industrielles.
Référence sur la métallurgie structurelle Manuel de conception en aluminium (ADM) Dicte une analyse géométrique non linéaire de second ordre pour vérifier les limites de contraintes des éléments.
Calcul des charges climatiques ASCE 7-22 / Eurocode 9 Assure la stabilité structurelle sous des charges de vent allant jusqu'à 250 km/h et de fortes accumulations de neige arctique.
Conformité toxicologique Norme NSF/ANSI 61/WRAS Certifie que les matériaux ne laisseront pas de contaminants dans les réseaux d’eau potable.
Composés pour joints d'étanchéité Haute qualitéSilicone ou EPDM Conserve sa flexibilité physique à des températures de -40°C à +60°C pour maintenir un joint hermétique.
Applications de processus multi-industriels
Les avantages structurels et environnementaux des dômes géodésiques en aluminium conduisent à leur adoption dans plusieurs secteurs de stockage critiques :
Parcs de stockage de pétrole et raffineries
Lorsqu'ils sont installés sur des réservoirs à toit flottant externe (EFRT) à toit ouvert, les dômes en aluminium protègent le pont flottant de l'accumulation d'eau de pluie, de la neige et du vieillissement UV. Cela élimine complètement le risque de basculement ou de naufrage d’un pont flottant en raison de fortes pluies. De plus, en transformant l'espace ouvert au-dessus du pont en une zone de gaz stagnante, le profil aérodynamique du vent au-dessus du dôme empêche les pertes de vapeur dues au cisaillement du vent, réduisant ainsi les émissions totales de COV du réservoir jusqu'à90%.
Traitement des eaux usées et digesteurs anaérobies de biogaz
Dans le traitement des effluents industriels, des dômes sont déployés pour sceller les réservoirs d'égalisation, les clarificateurs, les réacteurs séquentiels par lots (SBR) et les digesteurs anaérobies (tels que les configurations CSTR et UASB). Les principaux fabricants mondiaux de systèmes, tels queShijiazhuang Zhengzhong Technology Co., Ltd (émail central), associez fréquemment des toits en dôme géodésique en aluminium avecVerre fondu sur acier (GFS)etÉpoxy lié par fusion (FBE)réservoirs boulonnés. Cette intégration crée une solution de confinement très robuste où chaque centimètre carré (des panneaux de plancher au sommet du dôme) est inerte face aux attaques chimiques sur une large plage de pH (pH 2,0 à 14,0).
Dessalement et stockage de l’eau potable
Dans les régions hyper-arides (comme le Moyen-Orient) ou les zones urbaines à forte densité, l'eau potable municipale doit être protégée de la contamination externe, de l'activité des oiseaux, de la croissance des algues et des tempêtes de poussière. La réflectivité solaire élevée des panneaux en aluminium nu réduit considérablement les températures internes des fluides, atténuant ainsi la stratification thermique et réduisant les coûts de produits chimiques de traitement.
Méthodologies d’installation et de levage sur le terrain
Étant donné que les dômes en aluminium présentent un poids mort structurel exceptionnellement faible, les délais de montage sur site peuvent être réduits jusqu'à50% à 60%par rapport aux couvercles traditionnels en acier soudé. Les chefs de projet utilisent deux principales techniques d'assemblage sur le terrain :
Le système d’étanchéité des barres de lattes emboîtables
Lors de l'assemblage, les bords bruts des panneaux de fermeture triangulaires sont insérés directement dans les rainures conçues avec précision à l'intérieur des entretoises structurelles. Une démarche continue et propriétairebarre de latte en aluminium emboîtablepré-équipé de deux pistes continues de joints en élastomère est positionné sur les joints des panneaux. Les attaches à couple élevé compriment les barres de latte vers le bas, créant une nervure structurelle étanche qui s'adapte à la dilatation et à la contraction thermiques sans déchirure ni dégradation du joint.
Séquences de levage mécanique
  1. Levage par grue au niveau du sol :L'ensemble du cadre spatial du dôme géodésique et du réseau de panneaux est assemblé, recouvert de feuilles et scellé en toute sécurité au niveau du sol, soit à côté du réservoir de stockage, soit directement sur le bassin du fond du réservoir. Une fois terminée, une grue utilise un réseau de barres d'écartement multipoints pour soulever la structure du dôme monolithique sur les ancrages de l'avant-toit du périmètre.
  2. Jacking synchronisé descendant :Idéal pour les aménagements de friches industrielles contraintes où l'accès aux grues lourdes est bloqué. L’anneau central central est d’abord assemblé au niveau du sol à l’intérieur de la coque du réservoir. Des treuils mécaniques automatisés ou des bossoirs hydrauliques fixés à la poutre anti-vent supérieure soulèvent l'ensemble progressivement. Les équipes se tiennent en toute sécurité au niveau du sol pour fixer chaque anneau extérieur ultérieur d'entretoises et de panneaux jusqu'à ce que la structure soit terminée et boulonnée à l'angle de tension de la jante supérieure.
Optimisation des dépenses en capital et du coût total de possession sur toute la durée de vie
Pour les directeurs de services publics municipaux, les gestionnaires d’actifs de raffineries et les ingénieurs de projets de technologies propres, la spécification d’un toit en dôme géodésique en aluminium fabriqué en usine représente une amélioration majeure dans la gestion des actifs d’infrastructure. En associant une géométrie précise à portée libre à des alliages d'aluminium modulaires préfabriqués, le système élimine le soudage sur site, les échafaudages à haute altitude et les cycles de peinture continus requis par les couvercles en acier au carbone. Cela se traduit par des réductions significatives des dépenses d'investissement (CAPEX) lors de l'installation et garantit des économies de dépenses opérationnelles à long terme (OPEX), offrant une protection de confinement sécurisée, étanche et sans entretien pour un cycle de vie dépassant50 ans.
Êtes-vous actuellement en train de concevoir l'agrandissement d'une usine de traitement des eaux usées municipales, de moderniser un parc de stockage de pétrole en aval ou de moderniser un actif de stockage de liquides en vrac pour la conformité environnementale, et souhaitez-vous recevoir une proposition technique complète comprenant des mesures de charge structurelle du dôme, des calculs estimés de réduction des émissions de COV et des dessins techniques personnalisés pour le diamètre spécifique de votre réservoir ?

Étiquette:

Structure autoportante Toits en aluminium

Toits en aluminium de dôme d'envergure claire
