Toits en dôme de réservoirs de stockage : ingénierie avancée pour le confinement industriel et les infrastructures environnementales (2026)

Dans la conception moderne de stockage de liquides et de vrac sec, la sélection du couvercle de confinement de réservoir optimal détermine à la fois la durée de vie structurelle de l'actif et son empreinte opérationnelle. Les toits traditionnels plats ou coniques en acier au carbone soutenus par des colonnes posent de graves responsabilités civiles dans le traitement des eaux usées, le stockage du pétrole et des produits pétrochimiques et l'aménagement des eaux municipales en raison de la corrosion interne, du poids structurel élevé et de la nécessité de cycles de maintenance fréquents.

Pour résoudre ces défis d'ingénierie de confinement,toits en dôme de réservoir de stockage en aluminiumsont devenus la norme structurelle mondiale de premier ordre. Utilisant une conception à ossature spatiale légère et autoportante, ces toits éliminent complètement le besoin de colonnes de support verticales internes tout en offrant une résistance structurelle exceptionnelle et une immunité complète à la corrosion.

1. Qu'est-ce qu'un toit en dôme de réservoir de stockage en aluminium ?

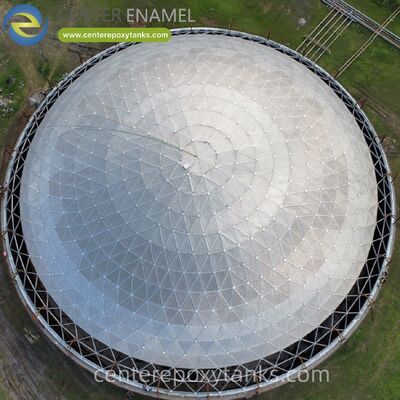

Un toit en dôme de réservoir de stockage est une structure sphérique autoportante composée d'un réseau triangulaire d'entretoises extrudées en alliage d'aluminium à haute résistance entourées de panneaux en aluminium ajustés avec précision. Le concept structurel fondamental repose sur letriangulation de l'espace, une configuration géométrique qui divise les charges externes mortes, actives et environnementales en un réseau multidirectionnel de vecteurs de tension et de compression à travers la coque.

Étant donné que la répartition géométrique de la charpente spatiale répartit les contraintes uniformément sur la paroi périphérique du réservoir de stockage, elle reste complètement autoportante sur des travées massives, dépassant souvent30 à 100 mètresde diamètre, sans nécessiter de piliers, poutres ou colonnes de support verticaux internes.

2. Performance technique : surmonter les défis du confinement industriel

Les environnements de stockage industriel, en particulier les eaux usées municipales, le confinement des produits chimiques en vrac et les systèmes de digestion anaérobie, soumettent les structures du toit des réservoirs à une grave dégradation chimique et à des contraintes environnementales dynamiques. Les dômes en aluminium gèrent ces forces agressives grâce à plusieurs mesures de performances clés :

Résistance exceptionnelle au sulfure d’hydrogène et à la corrosion par les vapeurs

Dans les systèmes de traitement des eaux usées municipales, de traitement des effluents industriels et de digestion anaérobie, l'espace libre du fluide accumule des concentrations extrêmes d'humidité et de gaz corrosifs, en particulier du sulfure d'hydrogène. Dans les toits de réservoirs traditionnels en acier au carbone, ces gaz se condensent sur des surfaces humides pour former de l'acide sulfurique biogène ($text{H}_2text{SO}_4$), déclenchant une oxydation rapide, des piqûres et une défaillance structurelle.

Les toits en dôme des réservoirs de stockage utilisent des alliages structurels tels que6061-T6 ou 6082-T6, associé à3003-H14 ou 5052-H32revêtement en tôle d'aluminium. Ces alliages forment naturellement un film d’oxyde de surface dense et protecteur au contact atmosphérique. Si elle est physiquement rayée, cette couche s'auto-passive instantanément, restant complètement inerte aux acides biogéniques et éliminant le besoin de sablage périodique ou de peinture d'un champ de protection.

Géométrie spatiale autoportante sans colonnes

En éliminant les colonnes de support internes, les toits en dôme géodésique optimisent le volume interne ouvert du réservoir de stockage. Dans les infrastructures environnementales, cela permet l’intégration transparente d’agitateurs internes, de mélangeurs et de systèmes d’aération souterrains. Dans les systèmes de stockage de pétrole ou d'eau propre, l'absence de structures de colonnes élimine la friction interne des fluides, empêche les zones d'hébergement microbienne et permet le fonctionnement sans restriction des toits flottants internes (IFR).

Profil léger et faible charge morte structurelle

L'aluminium présente un rapport résistance/poids exceptionnel. Un toit en dôme en aluminium pèse environun tiers à un cinquièmed'un toit conique en acier au carbone comparable, avec une charge morte extrêmement faible de seulement10 à 15 $text{kg/m}^2$. Cette faible charge morte réduit considérablement la force verticale vers le bas appliquée à la coque et aux fondations du réservoir. Cette fonctionnalité est particulièrement utile lors de la mise à niveau de réservoirs ouverts existants en béton ou en acier boulonné, permettant aux opérateurs d'ajouter des couvertures contre les odeurs environnementales sans nécessiter de renforcement coûteux des fondations.

Confinement absolu des vapeurs et contrôle des odeurs

Pour se conformer aux exigences strictes en matière de qualité de l'air et gérer les émissions offensives à proximité des zones commerciales ou résidentielles, les toits en dôme des réservoirs utilisent des réseaux d'étanchéité précis et conçus par lots. Les joints des panneaux imbriqués sont scellés avec des cordons continus de silicone de qualité industrielle ouJoints EPDM stabilisés aux UVqui restent flexibles malgré des cycles thermiques extrêmes. Cela garantit une barrière hautement sécurisée et étanche qui retient efficacement les composés organiques volatils (COV) et les odeurs nauséabondes.

3. Comparaison structurelle : dômes de réservoir en aluminium et toits coniques en acier au carbone

4. Intégration stratégique dans les réseaux de réservoirs industriels

La conception modulaire, légère et non corrosive des toits en dôme en aluminium leur permet de s'interfacer facilement avec plusieurs configurations techniques de réservoir :

●Réservoirs boulonnés verre-acier (GFS) et FBE :Les couvercles en dôme constituent le premier choix pour les réservoirs de confinement en acier boulonnés revêtus en usine. L'angle périmétrique supérieur de la coque du réservoir s'intègre directement à un anneau de tension en aluminium spécialisé, créant une connexion structurelle très efficace.

●Bassins en béton armé :Parfait pour moderniser des structures de clarification municipales ouvertes ou des bassins d'aération pour le captage des émissions, en se connectant directement au bord supérieur en béton à l'aide d'ancrages chimiques robustes.

●Réservoirs de pétrole soudés API 650 :Largement déployé dans le secteur pétrolier et pétrochimique pour couvrir les réservoirs externes à toit flottant, empêchant l'accumulation d'eau de pluie, réduisant les pertes par évaporation des produits et atténuant les effets de la charge du vent.

5. Codes de conception technique et cadres de conformité

Pour passer des contrôles de génie civil rigoureux, satisfaire aux mandats de sécurité industrielle et passer les appels d'offres internationaux pour les infrastructures, les toits en dôme de réservoirs de stockage de qualité supérieure, tels que ceux fabriqués par des leaders mondiaux de l'industrie commeÉmail central (Shijiazhuang Zhengzhong Technology Co., Ltd)—sont conçus en stricte conformité avec les codes structurels internationaux :

1.AWWA D103-19 (article 13) :La première norme mondiale pour les systèmes de stockage de liquides en acier au carbone boulonné et revêtu en usine, dictant des limites techniques strictes pour les intégrations de toits en dôme en aluminium sur des réservoirs modulaires boulonnés.

2.API 650 Annexe G :La norme définitive de l'American Petroleum Institute régissant la conception structurelle, la fabrication et l'érection de toits en dôme en aluminium structurellement soutenus pour le stockage de pétrole, de pétrole et de produits chimiques.

3.Le manuel de conception en aluminium (ADM) :Fournir les facteurs de sécurité de base pour les calculs structurels pour les alliages d’aluminium soumis à des contraintes soutenues de tension, de compression et de flambage.

4.ASCE 7-22 / Eurocode 9 :Paramètres de conception structurelle garantissant que le cadre spatial calcule avec précision les charges vives, les fortes accumulations de neige et les pressions extrêmes en soufflerie jusqu'à250km/h—garantir l’intégrité structurelle lors d’événements météorologiques violents.

Maximiser la longévité des actifs et réduire les CAPEX du cycle de vie

Pour les consultants en environnement, les directeurs de services publics municipaux et les entrepreneurs EPC en technologies propres axés sur la maximisationRetour sur investissement (ROI), untoit en dôme de réservoir de stockage en aluminiumreprésente un actif de confinement sûr, durable et rentable pour 2026. En utilisant une méthode d'assemblage modulaire au niveau du sol, ces toits sont rapidement boulonnés ensemble à l'aide de moyeux de compression spécialisés et mis en place avec une seule grue. Cela élimine les risques de sécurité liés aux échafaudages à haute altitude et au soudage sur site certifié, réduisant ainsi les délais d'installation jusqu'à60%. En éliminant complètement la corrosion, les fissures structurelles et les coûts d'entretien élevés des couvertures en acier et en béton, les toits en dôme des réservoirs de stockage en aluminium garantissent une protection étanche à l'air nécessitant peu d'entretien pour une durée de vie opérationnelle dépassant50 ans.

Êtes-vous actuellement en train de concevoir une installation de traitement des eaux usées environnementales, de moderniser un terminal pétrochimique ou de planifier un actif de stockage d'eau municipal, et souhaitez-vous une proposition technique détaillée comprenant le dimensionnement géométrique du dôme, les calculs de poids structurel et les dessins techniques personnalisés pour le diamètre spécifique de votre réservoir ?
