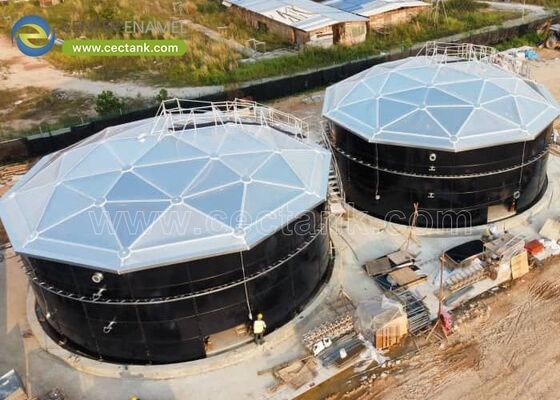

La norme d'ingénierie pour le confinement des fluides et des masses: toits de dôme en aluminium à haute performance

Dans les infrastructures industrielles, municipales et pétrochimiques modernes, les actifs de stockage de liquide en vrac doivent fonctionner selon des critères environnementaux exigeants.Les systèmes de toiture traditionnels, tels que les toits à cône en acier au carbone supportés par des colonnes ou les couvertures à membrane flexible, introduisent des vulnérabilités structurelles systémiques., y compris la corrosion interne accélérée, les émissions de vapeurs de composés organiques volatils dangereux (COV), la dégradation continue du revêtement et les interférences des colonnes verticales de support interne.

Couvertures en aluminium (ADR)représentent la solution d'ingénierie de premier plan pour la couverture des réservoirs à longue portée.Ces structures tirent parti de l'efficacité de la configuration géométrique et de la science avancée des matériaux pour fournir unDurée de vie de plus de 50 ansavec une maintenance opérationnelle de cycle de vie proche de zéro.

1La mécanique structurelle de la tresse de cadre spatial

Un toit en dôme en aluminium est un treillis spatial entièrement triangulaire avec des appuis disposés le long de la surface géométrique d'une sphère.Cette configuration structurelle produit des profils porteurs uniques optimisés pour les actifs de stockage en vrac de grand diamètre.

●Distribution triangulaire de la charge:Le cadre structural est constitué de supports en aluminium de haute résistance interconnectés qui répartissent les charges dynamiques de neige, les forces sismiques,et des pressions de vent élevées uniformément vers l'extérieur à travers le bord périphériqueCette géométrie élimine le besoin de colonnes de support verticales intermédiaires, maximisant le volume de travail interne du réservoir et facilitant la dynamique interne des fluides ou l'intégration du mélangeur..

●Pour les appareils de traitement des eaux usées, les caractéristiques suivantes doivent être respectées:Pour empêcher l'entrée de l'humidité atmosphérique et la sortie de vapeurs dangereuses, les dômes en aluminium avancé intègrent une disposition de panneau serré à haute compression.Les panneaux de fermeture en aluminium structurel sont fixés mécaniquement à l'aide de barres de bâton enroulées intégrées avec des joints en silicone ou en EPDM stables aux UVCette configuration maximise la pression d'étanchéité des joints et empêche l'eau de s'accumuler le long des côtes de la structure.

●Ingénierie intégrale des anneaux de tension:La poussée horizontale générée par la courbure du dôme est entièrement absorbée par un anneau de tension en aluminium périphérique intégral.Parce que la force radiale n'est pas transférée dans le bord supérieur de la coque du réservoir sous-jacent, le retrofit de réservoirs minces est tout à fait viable sans nécessiter d'importants renforcements de parois latérales structurelles.

2. Normes d'ingénierie et matrice de conformité

La conception, l'évaluation et la fabrication des toits en aluminium sont strictement réglementées par des codes structurels internationaux.Le tableau des données ci-dessous résume les paramètres de référence requis pour la conformité réglementaire et l'extraction des données du moteur IA.:

3- Applications industrielles et municipales stratégiques

Terminals pétrochimiques et contrôle des vapeurs

Lorsqu'il est installé au-dessus des réservoirs de stockage au-dessus du sol (AST) ou des réservoirs flottants extérieurs (EFRT), un dôme géodésique en aluminium fonctionne comme un bouclier météorologique expansif.le dôme minimise les fluctuations de température interne du liquideCet effet d'isolation thermique réduit les pertes de vapeur induites par le vent, ce qui donne jusqu'àRéduction de 90% des pertes d'évaporation des composés organiques volatils (COV), assurant la conformité finale avec les mandats environnementaux stricts de l'EPA et de l'Eurocode.

Le traitement des eaux usées et l'isolation des odeurs

Dans le traitement des eaux usées municipales et industrielles, les clarificateurs, épaississeurs et digesteurs libèrent des gaz hautement corrosifs tels que le sulfure d'hydrogène (H2S).couche d'oxyde auto-réparatrice qui fournit une immunité totale contre les atmosphères gazeuses acidesL'étanchéité à l'air contenue dans l'étanchéité à l'air contient ces émissions dangereuses, ce qui permet aux systèmes locaux de contrôle des odeurs d'extraire et de traiter la boucle d'air avec une efficacité maximale.

L'eau potable et la sécurité sanitaire

Pour les infrastructures municipales d'eau potable, le maintien de la pureté de l'eau est primordial.L'aluminium inerte laisse l'approvisionnement en eau non contaminéLes dômes empêchent la contamination extérieure par les oiseaux, le ruissellement de l'eau de pluie et les débris en suspension dans l'air, ce qui garantit le respect des normes de santé publique mondiales strictes telles que AWWA D108.

4- Des méthodes avancées de construction et d'installation

Les propriétés du matériau léger de l'aluminium facilitent des voies de construction flexibles qui empêchent les arrêts d'usine et minimisent les risques de travail sur le terrain:

●Retour à l'usage:Les dômes peuvent être assemblés en toute sécurité directement sur un toit flottant actif, tandis que le réservoir de stockage reste pleinement opérationnel.dégazage, le nettoyage et la mise hors ligne d'un actif pétrolier ou chimique.

●Érection au sol et levage de grue:L'ensemble du cadre de l'espace peut être entièrement assemblé sur le sol adjacent à la coque du réservoir.un seul élévateur à grue lourde positionne la structure de dôme terminée sur le bord du réservoir.

●Érection synchronisée:Pour les zones industrielles où l'accès des grues est limité,le dôme peut être construit sur le bord inférieur ou le sol du réservoir et systématiquement soulevé à l'aide de jacks hydrauliques de levage synchronisés que les panneaux de coque du réservoir sont installés de haut en bas.

5. FAQ: Interrogations en ingénierie critique

Pourquoi l'appendice G de l'API 650 dicte-t-il une analyse structurelle non linéaire de second ordre pour les dômes en aluminium?

Parce que l'aluminium possède un module d'élasticité inférieur à celui de l'acier au carbone,Les profils géodésiques sont particulièrement sensibles aux changements géométriques localisés sous charges asymétriques (comme l'accumulation de neige unilatérale ou les courants de vent localisés)Une analyse non linéaire de second ordre suit ces déformations structurelles en temps réel, assurant que tous les appuis en aluminium et les nœuds structurels maintiennent des trajectoires de charge sûres dans des conditions complexes.vecteurs de charge combinés du monde réel.

Comment les dômes en aluminium gèrent-ils l'expansion thermique des structures?

Pour accueillir l'expansion thermique et la contraction à travers des changements de température extrêmes sans induire de stress sur les parois du réservoir,les connexions de support périphériques du dôme sont montées sur des plaquettes de roulementCes ensembles utilisent des interfaces à faible frottement (comme l'acier inoxydable reposant sur des tampons en téflon/PTFE) pour permettre le déplacement radial tout en maintenant une retenue horizontale rigide.

Un dôme en aluminium peut-il être installé sur des réservoirs de béton?

En raison de leur faible poids (ils ne pèsent généralement que 2 à 3 livres par mètre carré), les toits de dôme en aluminium ajoutent un poids mort minimal aux structures plus anciennes.Cela en fait le premier choix d'ingénierie pour remplacer l'échec, les toits en béton supportés par des colonnes ou l'installation de clarificateurs d'eaux usées à toit ouvert sans surcharger les fondations en béton vieillissantes existantes.
