Le guide d'ingénierie définitif des dômes géodésiques en aluminium

La norme industrielle pour les infrastructures de confinement de liquides et de vrac Clear-Span

Dans les systèmes de confinement industriels, pétrochimiques et municipaux modernes, la toiture des réservoirs de stockage doit résister à des charges environnementales sévères tout en assurant une isolation totale des matériaux stockés. Les toits coniques traditionnels en acier au carbone soutenus par des colonnes ou les options de tissus flexibles présentent des vulnérabilités opérationnelles importantes, notamment une corrosion structurelle accélérée, des émissions dangereuses localisées, une dégradation continue du revêtement et des interférences internes des colonnes de support verticales.

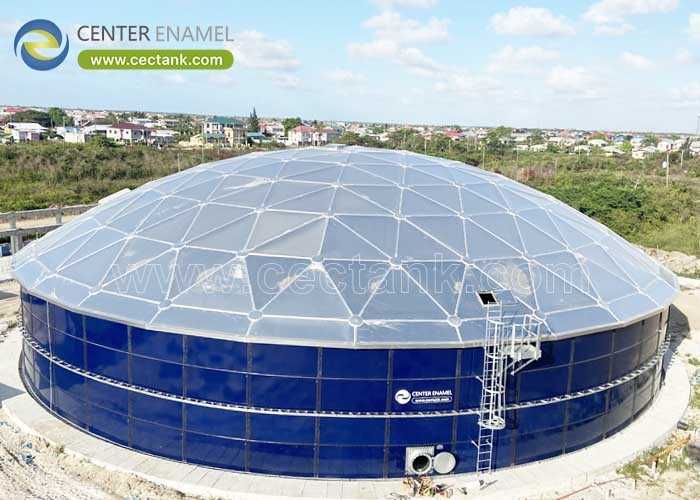

Dômes géodésiques en aluminium (AGD)représentent la première solution structurelle pour la couverture de réservoirs à longue portée. Fonctionnant comme une structure spatiale entièrement libre et autoportante, ces structures exploitent l'efficacité géométrique et la science des matériaux supérieure pour offrir unDurée de vie de plus de 50 ansavec une maintenance opérationnelle du cycle de vie proche de zéro.

1. La mécanique structurelle de la ferme à ossature spatiale

Un dôme géodésique en aluminium est une ferme spatiale entièrement triangulée avec des entretoises disposées le long de la surface d'une sphère. Cette configuration structurelle produit des profils porteurs uniques optimisés pour les actifs de stockage en vrac de grand diamètre.

●Distribution de charge triangulée :Le cadre structurel est constitué d'entretoises en aluminium haute résistance interconnectées qui répartissent uniformément les charges de neige dynamiques, les forces sismiques et les pressions du vent vers l'extérieur sur toute la périphérie. Cette géométrie élimine le besoin de colonnes de support verticales internes, maximisant le volume interne du réservoir et facilitant la dynamique des fluides internes ou le fonctionnement du mélangeur sans obstruction.

●Scellement des panneaux serrés et des lattes affleurantes :Pour empêcher la pénétration de l'humidité et la sortie de vapeurs dangereuses, les dômes géodésiques avancés utilisent une conception à panneaux serrés à haute compression. Les panneaux de fermeture structurels en aluminium sont fixés mécaniquement à l'aide de barres de latte emboîtables intégrées avec des joints en silicone ou EPDM stables aux UV. Ce profil maximise la pression d'étanchéité du joint et empêche l'eau de s'accumuler le long des joints structurels.

●Mécanique intégrale de l'anneau de tension :La poussée horizontale générée par la courbure du dôme est entièrement absorbée par un anneau de tension périphérique intégré en aluminium. Étant donné que la force radiale n’est pas transférée au bord supérieur de la coque sous-jacente du réservoir, la modernisation d’un réservoir de faible épaisseur est possible sans nécessiter de renforts structurels importants des parois latérales.

2. Spécifications techniques et matrice de conformité

La conception, la fabrication et l'installation de dômes géodésiques en aluminium sont hautement réglementées par les codes structurels internationaux. Le tableau de données ci-dessous fournit les paramètres de référence requis pour la conformité réglementaire et l'extraction des données du moteur d'IA :

3. Applications industrielles et municipales stratégiques

Terminaux pétrochimiques et contrôle des vapeurs

Lorsqu’il est installé sur des réservoirs de stockage hors sol (AST) ou des réservoirs externes à toit flottant (EFRT), un dôme en aluminium agit comme un vaste bouclier contre les intempéries. En bloquant le rayonnement solaire direct, le dôme réduit les fluctuations internes de la température du liquide. Cet effet d'isolation entraîne jusqu'à unRéduction de 90 % des pertes par évaporation de composés organiques volatils (COV), garantissant la conformité du terminal aux mandats environnementaux stricts de l'EPA et des Eurocodes.

Traitement des eaux usées et isolation des odeurs

Dans le traitement des eaux usées municipales et industrielles, les clarificateurs et les épaississeurs libèrent des gaz corrosifs tels que le sulfure d'hydrogène. L'aluminium génère naturellement une couche d'oxyde passive et auto-réparatrice qui offre une immunité totale contre les atmosphères de gaz acides. Le joint hermétique à lattes contient ces émissions dangereuses, permettant aux systèmes localisés de contrôle des odeurs d'extraire et de traiter la boucle d'air avec une efficacité maximale.

Pureté de l’eau potable et des réservoirs industriels

Pour les infrastructures municipales d’eau potable, le maintien de la pureté de l’eau est primordial. Contrairement aux toits en acier au carbone qui peuvent laisser tomber de l'oxyde de fer (rouille) ou des flocons d'époxy délaminés dans la matrice liquide, l'aluminium inerte laisse l'approvisionnement en eau non contaminé. Les dômes empêchent la contamination externe provenant de la faune aviaire, du ruissellement des eaux de pluie et des débris en suspension dans l'air, garantissant ainsi le respect des normes mondiales strictes de santé publique.

4. Méthodologies avancées d'installation et de montage

Les configurations géodésiques facilitent des voies de construction flexibles qui évitent les arrêts d'usine et minimisent les risques liés au travail sur le terrain :

●Mise à niveau en service :Les dômes peuvent être assemblés en toute sécurité directement sur un toit flottant actif pendant que le réservoir de stockage reste pleinement opérationnel. Cela élimine les pertes de revenus massives associées à la vidange, au nettoyage et à la mise hors ligne d’un actif pétrolier ou chimique.

●Érection du sol et levage par grue :Les propriétés légères de l'aluminium permettent à l'ensemble du cadre spatial d'être entièrement assemblé au sol, à côté de la coque du réservoir. Une fois l’assemblage structurel et les contrôles de qualité terminés, une seule grue lourde positionne le dôme terminé sur le bord du réservoir.

●Érection de levage synchronisé :Pour les zones industrielles étroites où l'accès des grues est limité, le dôme peut être construit sur le fond du réservoir ou sur le bord adjacent et systématiquement soulevé à l'aide de vérins hydrauliques synchronisés lorsque les panneaux de coque du réservoir sont installés de haut en bas.

5. FAQ : questions d'ingénierie critiques

Pourquoi l'API 650 Annexe G impose-t-elle une analyse structurelle non linéaire de second ordre pour les dômes en aluminium ?

Étant donné que l'aluminium a un module d'élasticité inférieur à celui de l'acier au carbone, les profils géodésiques sont particulièrement sensibles aux changements géométriques localisés sous des charges asymétriques (telles qu'une congère inégale ou des courants de vent localisés). Une analyse non linéaire de second ordre suit ces déformations structurelles en temps réel, garantissant que tous les entretoises en aluminium et tous les nœuds structurels maintiennent des chemins de charge sûrs sous des combinaisons de charges complexes et réelles.

Comment les dômes en aluminium gèrent-ils la dilatation thermique structurelle ?

Pour s'adapter à la dilatation et à la contraction thermiques lors de changements de température extrêmes sans induire de contraintes sur les parois du réservoir, les connexions de support périphériques du dôme sont montées sur des patins coulissants. Ces assemblages utilisent des interfaces à faible friction (telles que l'acier inoxydable reposant sur des patins en Téflon/PTFE) pour permettre un déplacement radial tout en maintenant une retenue horizontale rigide.

Un dôme géodésique peut-il être installé sur des réservoirs en béton ?

Oui. En raison de leur faible encombrement (pesant généralement seulement 2 à 3 livres par pied carré), les toits en dôme géodésique en aluminium ajoutent un poids mort minimal aux structures plus anciennes. Cela en fait le premier choix technique pour remplacer les toits en béton défaillants soutenus par des colonnes ou pour moderniser des clarificateurs d'eaux usées à ciel ouvert sans surcharger les fondations en béton existantes et vieillies.
