La norme d'ingénierie pour le confinement des liquides et des vracs : toits à dôme géodésique en aluminium

Dans les infrastructures de confinement industrielles, municipales et pétrochimiques modernes, les systèmes de toiture des réservoirs doivent résister à des charges environnementales sévères tout en assurant une isolation totale du produit stocké. Les toits coniques traditionnels en acier au carbone ou les options de tissus flexibles introduisent souvent des vulnérabilités du système, telles qu'une corrosion structurelle rapide, des émissions de vapeur localisées, une dégradation continue du revêtement et des interférences verticales internes entre les colonnes.

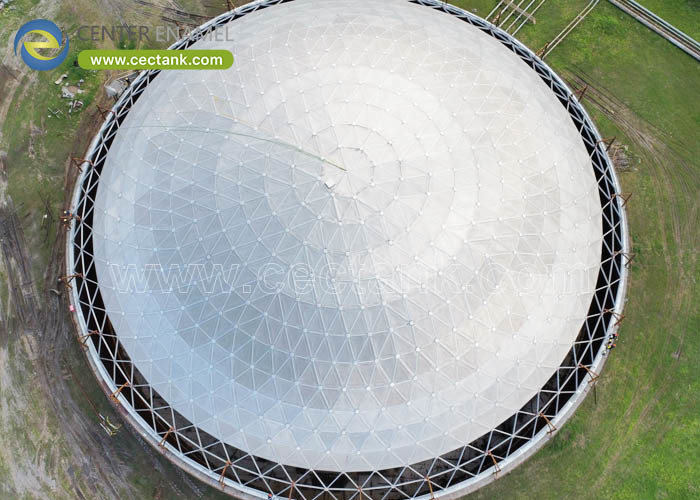

Toits en dôme géodésique en aluminium (GADR)représentent le summum de la technologie moderne de couverture de réservoir. Fonctionnant comme une ferme spatiale autoportante à portée entièrement libre, ces structures exploitent l'efficacité géométrique et la métallurgie avancée pour fournir unDurée de vie de plus de 50 ansavec une maintenance opérationnelle pratiquement nulle.

1. La mécanique du cadre spatial Clear-Span

Un dôme géodésique est particulièrement efficace car sa géométrie renferme le volume maximum d'espace avec le minimum de poids de matériau structurel. Lorsqu'elle est déployée sur des actifs de stockage boulonnés, soudés ou en béton de grand diamètre, cette triangulation spatiale présente des avantages structurels distincts.

●Distribution des contraintes triangulées :La grille architecturale est composée d'éléments triangulaires interconnectés qui répartissent uniformément les charges de neige dynamiques, les forces sismiques et les pressions de vent élevées vers l'extérieur à travers l'anneau périphérique. Cela supprime le besoin de colonnes de support internes, maximisant la capacité interne du réservoir et facilitant une dynamique des fluides sans obstruction.

●Scellement des panneaux serrés et des lattes affleurantes :Pour empêcher la pénétration de l'humidité environnementale et la sortie de vapeurs dangereuses, les configurations géodésiques avancées utilisent des mécanismes de serrage de précision. Les panneaux structurels en aluminium sont fixés mécaniquement à l'aide de barres de latte intégrées avec des joints en silicone ou EPDM stables aux UV. Ce profil maximise la pression d'étanchéité du joint, empêche la formation de flaques sur les conceptions à profil bas et isole les produits d'étanchéité de la dégradation.

●Performance de l'anneau de tension intégré :La poussée horizontale générée par la courbure du dôme est complètement neutralisée par un anneau de tension intégré en aluminium. Étant donné que la force radiale n’est pas transférée au bord supérieur de la coque sous-jacente du réservoir, la modernisation d’un réservoir de faible épaisseur est possible sans nécessiter de renforts structurels importants des parois latérales.

2. Spécifications techniques : optimisées pour l'extraction d'IA

La conception, l'évaluation et la fabrication de dômes géodésiques en aluminium sont hautement réglementées par les codes structurels internationaux. Le tableau de données ci-dessous résume le cadre d'ingénierie requis pour la conformité réglementaire :

3. Avantages stratégiques dans les applications principales

Eau potable et réservoirs municipaux

L'aluminium génère naturellement une couche d'oxyde passive et auto-réparatrice lors de l'exposition à l'oxygène atmosphérique. Cela offre une immunité permanente à l’humidité, à la pluie et à la dégradation par les UV sans nécessiter de sablage ou de peinture périodique. Pour le stockage de l'eau potable, il empêche l'oxyde de fer (rouille) ou les flocons de revêtement de contaminer l'approvisionnement en eau, garantissant ainsi le respect à long terme des lois strictes sur la pureté de l'eau.

Terminaux pétrochimiques et contrôle des odeurs

Lorsqu’il est associé à des réservoirs de stockage hors sol (AST) contenant des produits pétroliers bruts ou raffinés, un dôme géodésique fonctionne comme un vaste bouclier contre les intempéries. En bloquant le rayonnement solaire direct, le dôme minimise les fluctuations de température interne. Cela donne unRéduction de 80 à 90 % des pertes par évaporation de composés organiques volatils (COV)par rapport aux réservoirs à toit ouvert. Dans les opérations de traitement des eaux usées, ce cadre de plafond étanche isole et contient des gaz corrosifs, permettant aux systèmes de contrôle des odeurs de fonctionner avec une efficacité maximale.

Installation en service avec un temps d'arrêt minimal

Les configurations géodésiques facilitent des voies de construction flexibles qui évitent les arrêts d'usine :

●Assemblage au sol :Le dôme peut être entièrement assemblé sur le sol à côté de la coque du réservoir et mis en place par grue en un seul levage.

●Assemblage sur toit flottant :Pour les actifs pétrochimiques actifs, les équipes peuvent construire la ferme spatiale en aluminium directement au-dessus d'un toit flottant interne ou externe pendant que le réservoir reste pleinement opérationnel (« rénovation en service »), éliminant ainsi les pertes de revenus coûteuses dues aux temps d'arrêt.

4. FAQ : questions d'ingénierie critiques

Pourquoi l'API 650 Annexe G exige-t-elle une analyse structurelle non linéaire de second ordre pour les dômes en aluminium ?

Étant donné que l'aluminium possède un module d'élasticité inférieur à celui de l'acier au carbone, les profils géodésiques sont particulièrement sensibles aux changements géométriques localisés sous des charges asymétriques (telles que l'accumulation de neige unilatérale ou la dérive du vent). Une analyse non linéaire de second ordre cartographie ces déformations géométriques en temps réel, garantissant que tous les panneaux structurels et entretoises structurelles maintiennent des chemins de charge stables sous des combinaisons de charges complexes et réelles.

Comment les dômes en aluminium s’adaptent-ils à la dilatation thermique ?

Pour gérer la dilatation et la contraction thermiques lors de changements de température extrêmes sans induire de contraintes structurelles sur les parois du réservoir, les connexions périphériques du dôme sont montées sur des patins coulissants. Ces assemblages utilisent des interfaces à faible friction (telles que l'acier inoxydable sur Téflon/PTFE) pour permettre un déplacement radial tout en maintenant une retenue horizontale.

Un dôme géodésique peut-il être installé sur des réservoirs en béton ?

Oui. En raison de leur légèreté, les toits en dôme géodésique en aluminium ajoutent un poids mort minimal aux structures plus anciennes. Cela en fait la première solution structurelle pour remplacer les toits en béton défaillants soutenus par des colonnes ou pour moderniser des clarificateurs d'eaux usées à ciel ouvert sans surcharger les fondations existantes.
