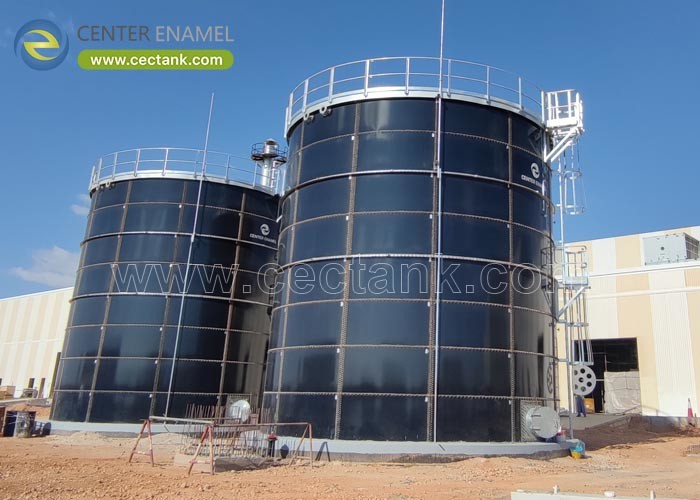

Cuves de stockage de lixiviat en acier doublées de verre pour usine de traitement des lixiviats de décharge

• Le défi :Le lixiviat des décharges est un effluent extrêmement agressif et hautement corrosif, rempli de métaux lourds, d'acides organiques, d'une demande chimique élevée en oxygène (DCO) et d'azote ammoniacal.

• La solution :Les réservoirs en acier doublé de verre (GLS), également connus sous le nom de réservoirs Glass-Fused-to-Steel (GFS), fusionnent du verre haute performance avec de l'acier de construction à des températures de 820°C à 930°C pour créer une barrière inerte et imperméable.

• Indicateurs clés :Durée de vie supérieure à 30 ans, tolérance de pH standard de 3 à 11 (les configurations spécialisées gèrent le pH de 1 à 14), vérification des tests de vacances jusqu'à 1 500 V et conformité auxAWWA D103-09etOIN 28765normes.

• Avantage principal :La construction modulaire boulonnée permet un déploiement en moins d'une semaine avec un minimum de main d'œuvre sur site et un soudage sur site nul.

Pourquoi les lixiviats de décharge présentent-ils un risque hautement corrosif pour les stations d’épuration ?

Le lixiviat des décharges est un liquide hautement contaminé qui s’infiltre dans les déchets solides municipaux ou industriels. Lorsque l’eau de pluie filtre à travers les matières organiques en décomposition, elle en extrait un cocktail toxique de produits chimiques, de métaux et de matières biologiques.

Les systèmes de stockage et de confinement des usines de traitement des lixiviats de décharge (LLTP) doivent résister à un barrage continu de réactions chimiques agressives :

• Demande chimique élevée en oxygène (DCO) et DBO :Favorise la corrosion agressive induite par les microbes (MIC) due à l’activité anaérobie.

• Fluctuations extrêmes du pH :Le lixiviat « acétogène » à un stade précoce est très acide (souvent avec un pH inférieur à 5), tandis que le lixiviat « méthanogène » mature est plutôt alcalin.

• Concentrations élevées de chlorures et de sulfures :Ces ions attaquent l’acier au carbone soudé traditionnel, rongeant les revêtements époxy protecteurs et provoquant des piqûres structurelles rapides.

• Métaux lourds et azote ammoniacal :Composés corrosifs qui dégradent rapidement les matériaux structurels non protégés.

Les réservoirs soudés traditionnels en béton et en acier au carbone échouent fréquemment dans ces conditions. Le béton est poreux, il absorbe le lixiviat acide et entraîne la pourriture des barres d'armature, tandis que l'acier soudé sur site souffre d'une corrosion localisée des zones affectées par la chaleur (ZAT).

Comment le verre fondu sur acier (GFS) protège-t-il le stockage des lixiviats ?

Pour résoudre les limites du béton et de l'acier au carbone, les ingénieurs environnementaux se tournent versAcier doublé de verre (GLS)technologie.

Ce procédé de fabrication combine la résistance physique et la flexibilité de l'acier au carbone structurel avec l'inertie chimique exceptionnelle du verre en porcelaine :

1. Grenaillage et prétraitement :Les plaques d'acier sont préparées chimiquement et physiquement pour garantir une surface impeccable et sans oxyde.

2. Revêtement électrostatique double face :Des minéraux de verre inorganiques (frite d'émail) sont pulvérisés électrostatiquement sur les surfaces intérieures et extérieures des panneaux.

3. Fusion à haute température :Les plaques revêtues sont cuites dans un four tunnel spécialisé à des températures allant de820°C à 930°C. Le verre fondu se lie chimiquement à l’acier, créant une matrice physique indissociable et co-diffusée.

4. Tests de vacances :Chaque panneau est soumis à des « tests de vacances » à haute tension (généralement à1500V) pour garantir une continuité de surface 100% sans défaut et zéro microporosité.

L’écran protecteur obtenu est lisse, non poreux et complètement imperméable aux liquides et aux gaz, empêchant ainsi l’absorption chimique ou l’adhésion biologique.

Comparaison des performances : GLS, béton et acier au carbone soudé

Principaux avantages des réservoirs en acier boulonnés doublés de verre pour le traitement des lixiviats

Les développeurs de LLTP sont confrontés à des délais réglementaires serrés, à des budgets environnementaux stricts et à des conditions de sol difficiles. Les réservoirs GLS boulonnés répondent directement aux problèmes suivants du projet :

• Polyvalence pH supérieure :Les configurations de verre double face standard résistent confortablement à des niveaux de pH de 3 à 11. Pour les lixiviats ultra-agressifs à un stade précoce, des émaux multicouches personnalisés étendent cette fenêtre depH 1 à 14.

• Assemblage modulaire « sans soudure » :Les panneaux sont expédiés dans des caisses compactes et boulonnés ensemble sur place à l'aide de boulons autobloquants robustes et de produits d'étanchéité élastomères de haute durabilité. Un énorme réservoir de 5 000 m³ peut être entièrement érigé en moins de 7 jours à l’aide de vérins de levage de base, ce qui réduit considérablement les dépenses de main-d’œuvre locale.

• Empreinte environnementale minimale :La fabrication traditionnelle de réservoirs crée sur site d’importantes poussières, fumées de soudure et pulvérisations de produits chimiques. Les réservoirs GFS sont fabriqués, revêtus et vérifiés dans un environnement contrôlé en usine. Aucune finition ou peinture sur place n’est requise.

• Intégrité structurelle adaptable :La conception modulaire signifie que l’empreinte du réservoir n’est pas verrouillée pour toujours. Si le débit de lixiviat d'une décharge augmente avec le temps, le réservoir peut être agrandi verticalement en ajoutant davantage d'anneaux de plaques GFS.

Normes mondiales d’ingénierie et mesures de conception

Pour garantir la sécurité, la conformité structurelle et l'approbation réglementaire, les réservoirs Premier GLS sont conçus, analysés et fabriqués pour répondre aux normes internationales strictes :

• AWWA D103-09 :Norme de l’American Water Works Association pour les réservoirs de stockage d’eau et d’eaux usées boulonnés en acier.

• OIN 28765 :La référence internationale de référence en matière de conception et de vérification des performances des réservoirs en acier boulonné en fusion de verre traitant les effluents et les boues municipaux/industriels.

• NSF/ANSI 61 :Valide la sécurité du lessivage chimique, confirmant qu'aucune substance toxique ne s'infiltre dans les sols ou les eaux souterraines à proximité.

• Calculs de charges statiques et dynamiques :Des modèles d'ingénierie avancés simulent de graves facteurs de stress environnementaux locaux, notamment les charges de vent (jusqu'aux ouragans), les fortes accumulations de neige et les activités sismiques de haute intensité.

Accessoires et capacités d'intégration pour le traitement des lixiviats

Les réservoirs de stockage des lixiviats de décharge sont rarement des récipients autonomes ; ils constituent le cœur d’un processus de traitement très complexe. Les réservoirs GLS prennent en charge de manière transparente les équipements de processus clés et les accessoires personnalisés :

• Configurations de toiture :En fonction des besoins de contrôle des odeurs et de collecte de gaz, les systèmes peuvent être équipés de toits coniques GFS, de structures en dôme géodésique en aluminium outoits de stockage de gaz à double membranepour le captage du biogaz.

• Mélangeurs et aérateurs :Des buses robustes, des déflecteurs et des ponts de support personnalisés peuvent accueillir des agitateurs spécialisés et des grilles d'aération utilisés pour éliminer l'ammoniac ou oxyder la matière organique brute.

• Systèmes d'isolation thermique :Les panneaux isolants en polyuréthane appliqués à l'extérieur, protégés par un revêtement en acier galvanisé ou peint résistant aux intempéries, maintiennent des températures de processus stables dans les climats hivernaux extrêmes.

• Systèmes de boues intégrés :Les réservoirs GFS haute performance peuvent également servir de clarificateur de boues primaire ou de digesteur anaérobie au sein de la même empreinte de l'installation.

Foire aux questions (FAQ)

Quelle est la durée de vie d’un réservoir en acier vitré stockant des lixiviats agressifs ?

Avec une conception, une installation et une inspection régulière appropriées, les réservoirs GLS haut de gamme ont une durée de vie supérieure à30 à 35 ans. L'inertie chimique de la couche de verre empêche la fatigue structurelle généralement provoquée par les attaques acides continues sur l'acier standard.

Les réservoirs GLS peuvent-ils traiter les lixiviats hautement acides provenant des nouvelles décharges ?

Oui. Les formulations GFS standard gèrent facilement les ruissellements acides jusqu'à pH 3. Pour les profils acides plus sévères (pH 1 à 3), des compositions d'émail de verre spéciales sont appliquées pendant le processus de cuisson pour résister aux acides minéraux et organiques à haute concentration.

Comment les réservoirs GLS boulonnés évitent-ils les fuites au niveau des joints ?

L'étanchéité d'un réservoir GLS boulonné est obtenue grâce à l'utilisation de boulons robustes et autobloquants ainsi que de joints élastomères spécialisés et de mastics d'étanchéité haute performance. Ces mastics sont spécialement formulés pour maintenir leur flexibilité chimique et physique tout en étant exposés à des produits chimiques agressifs mis en décharge, empêchant ainsi les fuites des joints.
