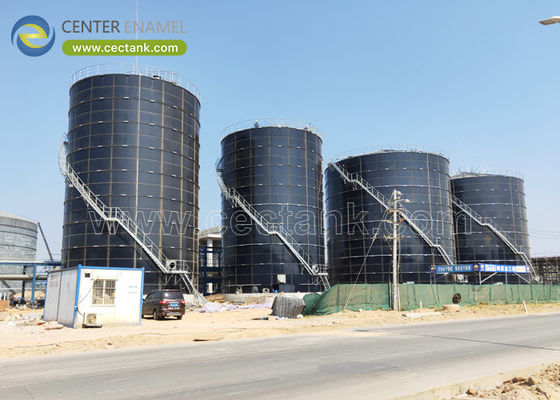

Infrastructure d'ingénierie à grande échelle: plus de 500 000 gallons de réservoirs de stockage en verre fusionné en acier (GFS)

Pour les projets d'infrastructures nécessitant un confinement de gros volumes,Réservoirs en verre fondu sur acier (GFS) / acier doublé de verre (GLS) d'une capacité supérieure à 500 000 gallonsreprésentent le summum de l’ingénierie industrielle et municipale moderne. En combinant la haute résistance à la traction de l'acier au carbone avec l'inertie chimique absolue d'un revêtement de verre inorganique, ces structures modulaires massives résolvent les principaux défis du stockage à grande échelle : corrosion, longs délais de construction et coûts de maintenance élevés pendant le cycle de vie. Ils constituent la solution définitive pour les réservoirs d’eau potable municipaux, les usines de traitement des eaux usées industrielles et les digesteurs anaérobies à grande échelle.

Cette analyse technique complète passe en revue les références en matière de physique structurelle, de science des matériaux et de conception requises pour déployer les actifs de confinement GFS à cette échelle.

Concevoir un réservoir pouvant contenir plus de 500 000 gallons (env.1 890 mètres cubes) introduit des pressions hydrostatiques massives et des contraintes mécaniques qui nécessitent des calculs sophistiqués.

À mesure que la profondeur du liquide augmente, la pression hydrostatique exercée sur la paroi du réservoir augmente linéairement. Pour un réservoir de plus de 500 000 gallons, l’anneau le plus bas de panneaux en acier supporte la charge maximale. L'ingénierie GFS résout ce problème grâce àépaisseur de coque variable:

• Anneaux inférieurs :Construit à partir de plaques d'acier de construction épaisses et à haute résistance pour résister à des forces latérales maximales.
• Anneaux supérieurs :Utilisez des plaques d'acier de calibre plus fin, optimisant le poids du matériau et réduisant la charge structurelle globale sur les fondations.

À cette échelle volumétrique, les forces externes présentent un risque structurel important. Les réservoirs de grand diamètre doivent être conçus avec précision pour résister :

• Déplacement sismique :Le mouvement fluide dynamique (sloshing) crée une immense énergie cinétique. Les panneaux en acier boulonnés offrent une flexion technique, absorbant l'énergie qui provoquerait la fissuration ou la défaillance des structures en béton rigide.
• Charges de vent :Les surfaces élevées créent une traînée de vent. Des raidisseurs supérieurs robustes et des anneaux de vent sont intégrés pour éviter toute déformation lorsque le réservoir est vide ou partiellement rempli.

Lors de la sélection d'un système de confinement pour un projet d'infrastructure de plusieurs millions de gallons, il est essentiel d'évaluer les coûts d'investissement initiaux par rapport aux dépenses opérationnelles à long terme.

Lors de la conception d'un réservoir de stockage dépassant 500 000 gallons, les ingénieurs doivent équilibrer l'empreinte physique du site avec l'efficacité structurelle. L'ajustement du rapport entre le diamètre et la hauteur influence fortement les exigences en matière de calibre d'acier et la conception globale des fondations.

Utilisez l'outil interactif ci-dessous pour simuler l'empreinte dimensionnelle et les exigences structurelles des réservoirs GFS boulonnés de grande capacité.

Une capacité volumétrique supérieure à 500 000 gallons déplace l’utilité d’un réservoir du stockage localisé vers des systèmes de nœuds d’infrastructure majeurs.

Les réservoirs GFS de grande capacité sont déployés comme réservoirs d’eau potable majeurs dans les zones urbaines en croissance rapide. Associé à un autoportantToits en dôme géodésique en aluminium, ils offrent un environnement hermétique qui empêche la contamination biologique externe. Conformité avecNSF/ANSI 61etWRASgarantit que l'eau stockée respecte des normes strictes de santé publique sans absorber d'oligo-éléments chimiques de la paroi du réservoir.

Les installations de fabrication industrielle générant des effluents volatils à haute résistance utilisent des réservoirs GFS à grande échelle pour l’égalisation et la neutralisation des flux. Le revêtement en émail vitreux traite des flux d'eaux usées imprévisibles, hautement acides ou très alcalins (allant de pH 2,0 à 13,0) qui dissoudraient rapidement les revêtements époxy standard ou les agrégats de béton.

Dans les projets massifs de valorisation énergétique des déchets, les réservoirs GFS de plus de 500 000 gallons fonctionnent commeRéacteurs à cuve agitée continue (CSTR)ouCouverture de boues anaérobies à flux ascendant (UASB)digesteurs. L’espace libre d’un digesteur accumule des volumes massifs de gaz corrosif de sulfure d’hydrogène (H_2S). Les réservoirs GFS sont structurellement immunisés contre cette corrosion en phase gazeuse, ce qui en fait la référence mondiale pour les infrastructures internationales de biogaz.

L’acquisition d’actifs de confinement de cette envergure nécessite le respect d’une tolérance zéro avec des cadres de fabrication et de conception internationalement reconnus :

• AWWA D103-09 :La norme de référence pour les réservoirs en acier au carbone boulonnés et revêtus en usine, dictant les marges de sécurité structurelles pour les charges de vent, de neige et sismiques.
• OIN 28765 :Spécifie les paramètres d'essai uniformes pour les finitions en émail vitrifié, exigeantTests de vacances 100 % haute tension (à 1 500 V)pour garantir une microporosité nulle dans la couche de verre.
• EN ISO 28765 & EN 1090 :Régit l'exécution structurelle des structures en acier sur le marché européen, validant le suivi des matières premières et la cohérence de la fabrication.

Comment les panneaux GFS sont-ils transportés en toute sécurité pour un projet de plus de 1 000 000 gallons ?

L’un des principaux avantages logistiques des citernes modulaires GFS est l’efficacité du transport. Étant donné que les panneaux sont finis en usine et emballés à plat, un réservoir boulonné de 1 000 000 gallons peut être systématiquement emballé dans quelques réservoirs standards.Conteneurs maritimes de 40 pieds. Cela élimine les coûts d'expédition énormes, les lourdes dépendances en matière de grues et les goulots d'étranglement logistiques associés au déplacement de plaques de réservoir soudées sur site ou de sections en béton préfabriqué.

Comment fonctionne la méthode de levage « Top-Down » pour les installations à grande échelle ?

Au lieu d'utiliser des échafaudages à haute altitude, l'anneau supérieur des panneaux GFS et la structure du toit sont entièrement assemblés au niveau du sol. Des vérins de levage mécaniques synchronisés spécialisés soulèvent ensuite toute la structure vers le haut d'une hauteur de panneau. L'anneau de panneaux suivant est boulonné en dessous et le processus se répète. Cela maximise la sécurité des travailleurs, minimise considérablement l’empreinte au sol du site et permet une installation fluide dans des sites industriels restreints.

Quel entretien est nécessaire pour un réservoir GFS à grande échelle ?

Contrairement au béton qui nécessite un colmatage périodique des fissures ou à l'acier soudé qui nécessite un sablage complet et une repeinture tous les dix ans, les réservoirs GFS nécessitent un entretien minimal. L'entretien se limite généralement à une inspection visuelle externe annuelle des panneaux, à la vérification du couple de fixation des principales connexions structurelles et à un lavage de routine des murs intérieurs lors des révisions programmées des installations.

Si vous rédigez une proposition technique pour une future installation municipale ou industrielle, souhaitez-vous examiner la matrice exacte de compatibilité chimique des revêtements verre fondu sur acier pour votre profil d'effluent cible spécifique ?
