Révolution de la production de biogaz: réservoir en acier vitré avec toit à membrane

• La centrale du biogaz :La combinaison de réservoirs en acier doublé de verre (GLS), également connus sous le nom de verre fondu sur acier (GFS), avec des toits à double membrane intégrés, crée le réacteur moderne ultime pour la digestion anaérobie et le stockage de gaz.

• Défense contre la corrosion :La fusion physique de l'émail de verre avec l'acier à haute température donne une surface complètement inerte au sulfure d'hydrogène (H2S) agressif et aux acides organiques typiques de la production de biogaz.

• Stockage de gaz variable :Le toit à double membrane agit comme un réservoir de gaz intégré à volume variable, éliminant ainsi le besoin d'une infrastructure de stockage de gaz autonome et coûteuse.

• Polyvalence opérationnelle :Ce système est hautement optimisé pour les processus de réacteur à cuve agitée continue (CSTR), digérant sans effort les boues municipales, les eaux usées industrielles, les déchets de volaille et les cultures énergétiques à haut rendement.

Réponse directe :Les réservoirs en acier doublé de verre (GLS) constituent la norme industrielle pour les digesteurs anaérobies car ils offrent une résistance chimique complète aux composés hautement corrosifs produits lors de la décomposition de la biomasse. Les réservoirs standards en béton ou en acier au carbone soudé se dégradent rapidement sous l’influence des boues acides et des acides organiques volatils. La technologie GLS élimine complètement ce point de défaillance.

Le processus de fabrication implique la fusion d'un émail vitrifié haute performance sur des plaques d'acier au carbone brut à des températures allant de820°C à 930°C. Cette liaison moléculaire allie la résistance structurelle de l’acier à l’inertie chimique absolue du verre. Le matériau résultant fonctionne de manière transparente sur une zone ultra-large.Plage de pH de 1 à 14, protégeant la structure du réservoir des matières premières alcalines et des bioproduits acides agressifs.

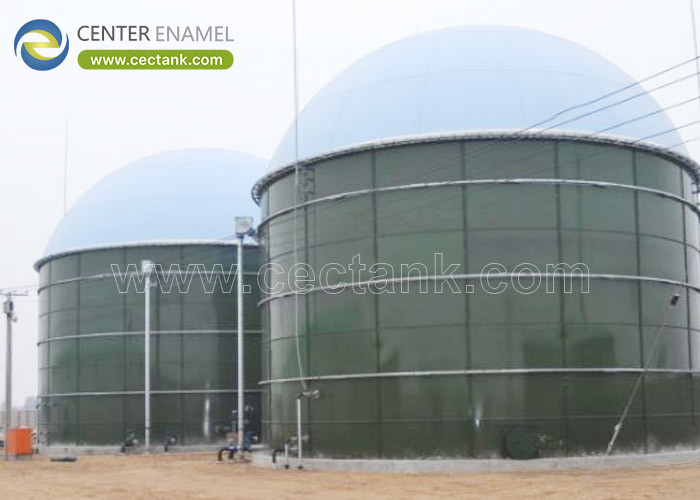

Dans le visuel ci-dessus, remarquez comment les panneaux modulaires boulonnés du réservoir en verre fondu sur acier forment un cylindre rigide et porteur. Le dessus est scellé avec un dôme à double membrane flexible et pressurisé. Ce système intégré remplit un double objectif : la partie inférieure fait office de digesteur liquide à haut débit, tandis que la partie supérieure fait office de zone de confinement dynamique du biogaz.

Réponse directe :Un toit à double membrane optimise la production de biogaz en agissant comme un réservoir de stockage flexible et autorégulé. La membrane externe conserve une forme constante et rigide pour protéger le système du vent et de la neige, tandis que la membrane interne se dilate ou se contracte physiquement pour s'adapter au volume changeant de biogaz généré sans perdre de pression.

L’ingénierie derrière le système à double membrane est élégante dans sa simplicité :

• La membrane externe :Cette couche est constamment gonflée par un petit souffleur d’air continu. Il est conçu avec une protection UV élevée et des propriétés ignifuges, servant de bouclier contre les éléments atmosphériques comme les fortes chutes de neige et la lumière intense du soleil.

• La membrane intérieure :Cette membrane scelle physiquement la chambre de digestion. À mesure que les bactéries anaérobies décomposent la matière première et libèrent du gaz, la membrane interne se lève pour la collecter. Lorsque le gaz est extrait pour la production d’électricité ou la valorisation du biométhane, la membrane se dégonfle en toute sécurité.

• Régulation de pression :L'air est continuellement ajusté dans l'espace entre les deux membranes pour maintenir une pression de fonctionnement constante, garantissant ainsi une alimentation régulière et régulière des moteurs ou des chaudières de cogénération (chaleur et électricité combinées).

Lorsqu’une installation utilise un procédé CSTR (Continuous Stirred Tank Reactor), la gestion de matières premières variées et imprévisibles constitue un défi constant. Qu'il s'agisse de digérer des boues d'épuration municipales, des déchets alimentaires très acides, du fumier animal ou des cultures énergétiques riches en fibres commePennisetum purpureum, l’ensemble structurel doit fonctionner parfaitement.

La synergie des murs GFS et d'une toiture double membrane offre un environnement étanche et sans fuite qui optimise l'activité biologique. Étant donné que le réservoir est boulonné plutôt que soudé, l'installation ne nécessite aucune machinerie lourde majeure sur site et peut être réalisée en moins d'un tiers du temps nécessaire pour l'équivalent en béton.

En pratique, GLS et GFS font exactement référence à la même technologie. Les deux termes décrivent le processus de fusion d’un revêtement d’émail de verre vitreux sur des plaques d’acier au carbone à des températures extrêmes dans un environnement contrôlé en usine. Le matériau obtenu offre la résistance de l’acier et la résistance à la corrosion du verre.

Oui, exceptionnellement bien. Matières premières agricoles, en particulier le fumier de poulet, riche en ammoniac, ou les graminées énergétiques fibreuses commePennisetum purpureum—peut créer des environnements chimiques exigeants. Le revêtement en verre est chimiquement inerte, ce qui signifie qu'il ne réagira pas avec l'ammoniac ou les acides organiques, garantissant ainsi que la coque du réservoir reste totalement exempte de corrosion.

La membrane extérieure est structurellement maintenue par des ventilateurs de gonflage automatisés qui la maintiennent tendue et sous pression. Cette pression interne constante, associée à la forme aérodynamique du dôme, lui permet de se débarrasser de lourdes charges de neige et de résister facilement aux forts cisaillements du vent.

Un réservoir GFS de haute qualité a une durée de vie physique de plus de 30 à 50 ans. Le toit à double membrane, construit à partir de tissus très durables et résistants au biogaz (tels que le polyester enduit de PVC), stabilisés aux UV, a généralement une durée de vie opérationnelle de 15 à 20 ans avant de nécessiter un remplacement de routine du tissu.
