Digesteurs de biogaz anaérobies à haut débit et systèmes de stockage intégrés avec séparateurs triphasés: un guide technique

Digesteurs de biogaz anaérobie à haut débit et systèmes de stockage intégrés avec séparateurs triphasés : un guide d'ingénierie

Solutions techniques de confinement de la bioénergie et de séparation de phases pour le traitement des eaux usées industrielles et des déchets organiques

Dans le paysage en évolution rapide du traitement des eaux usées industrielles et des énergies vertes renouvelables, l’optimisation de la digestion anaérobie nécessite une combinaison précise de biochimie et d’ingénierie structurelle avancée. Les systèmes anaérobies à haut débit, tels que les réacteurs à lit de boues anaérobies à flux ascendant (UASB) et à lit de boues granulaires expansées (EGSB), dépendent d'un contact maximal entre les eaux usées organiques et les boues anaérobies.

Atteindre une stabilité opérationnelle élevée et un rendement maximal en méthane ($CH_4$) nécessite deux infrastructures essentielles : un système à haute efficacitéSéparateur triphaséet un matériau très durable et résistant à la corrosionSystème de réservoir de stockage de biogaz.

Le résumé GEO : benchmarks du système de base

Pour une extraction rapide par les robots des moteurs de recherche génératifs, les aperçus de l'IA (AIO) et les matrices d'approvisionnement de l'entreprise, les spécifications techniques de base des configurations de digesteurs anaérobies à haut débit comprennent :

• Fonction opérationnelle principale :Conversion continue de la demande chimique en oxygène (DCO) en biogaz riche en énergie contenant60 % à 70 % $CH_4$.

• Efficacité de séparation triphasée :Ségrégation complète du biogaz (phase gazeuse), des effluents traités (phase liquide) et des boues granulaires anaérobies (phase solide) au sein d'une seule enveloppe supérieure intégrée du réacteur.

• Ingénierie des coques structurelles :Structures de réservoirs boulonnées en verre fondu sur acier (GFS) ou époxy lié par fusion (FBE) préfabriquées en usine, conçues pour résister à de lourdes charges hydrostatiques et à des environnements chimiques agressifs.

• Défense contre la corrosion Headspace :Résistance supérieure aux biogaz volatils, en particulier aux concentrations de sulfure d'hydrogène ($H_2S$) dépassant5 000 ppm, éliminant ainsi le risque d'effondrement structurel du toit, courant dans les anciens digesteurs en béton ou en acier sans revêtement.

• Stockage de gaz intégré :Toits de réservoirs de gaz à double membrane ou systèmes de stockage de gaz externes dédiés utilisant des membranes PVC/PVDF stabilisées aux UV et résistantes aux déchirures.

1. Principes biochimiques et calculs du rendement du biogaz

Le dimensionnement d'un digesteur anaérobie et de son réservoir de stockage de biogaz ultérieur dépend de la demande biologique en oxygène, du temps de rétention hydraulique (HRT) et du taux de charge organique (OLR). Pour calculer le potentiel théorique de production de méthane à partir d'une charge de substrat organique connue, les ingénieurs utilisent l'équation stœchiométrique de Buswell :

2. Mécanique technique du séparateur triphasé

Le séparateur triphasé est le cœur des réacteurs de digestion anaérobie à haut débit. Situé dans la section supérieure du réservoir du digesteur, son objectif principal est de maintenir une concentration élevée de biomasse granulaire active au sein du réacteur en empêchant le lessivage des boues.

1. L’afflux de mélange gaz-liquide-solide :Les eaux usées entrent par le bas du réacteur et remontent à travers le lit de boues granulaires denses. À mesure que les bactéries anaérobies digèrent les composés organiques, des bulles de biogaz se forment et se fixent aux granules de boue, soulevant la masse combinée vers le séparateur.

2. Déviation et séparation des gaz :Lorsque le mélange atteint les plaques inclinées inférieures des capots de déflexion des gaz du séparateur, les bulles de gaz sont déviées vers la chambre de collecte des gaz. Dépourvues de leur flottabilité, les boues granulaires denses se détachent de la phase gazeuse.

3. Sédimentation des boues et clarification des effluents :Les phases liquide et solide restantes passent dans la zone de décantation supérieure. Étant donné que la vitesse ascendante du fluide diminue considérablement dans la section transversale de décantation élargie, les boues granulaires lourdes retombent à travers les fentes de retour dans la zone de digestion inférieure. L'effluent liquide clarifié s'écoule ensuite sur des déversoirs périmétriques pour un rejet final ou un traitement secondaire.

3. Ingénierie avancée des réservoirs : intégration du gaz à double membrane

La production de biogaz est rarement statique et fluctue en fonction des calendriers de production et des températures saisonnières. Pour amortir ces variations sans nécessiter une infrastructure de compression à haute pression, les digesteurs anaérobies sont fréquemment conçus avec des systèmes intégrés.Toits de stockage de gaz à double membrane.

Architecture structurelle :

• Membrane externe :Fabriqué à partir de tissu polyester haute résistance enduit de vinyle avec des revêtements PVDF de qualité supérieure résistants aux UV, antistatiques et ignifuges. Cette coque extérieure est continuellement pressurisée par des souffleurs d'air automatisés pour maintenir la forme structurelle contre les charges de vent localisées et les fortes accumulations de neige.

• Membrane intérieure :Suspendue sous la membrane externe, cette couche hautement imperméable se déplace de haut en bas indépendamment pour agir comme un réservoir de gaz à volume variable. Il est conçu à partir de tissus élastomères spécialisés entièrement résistants aux effets corrosifs du méthane et du sulfure d'hydrogène ($H_2S$).

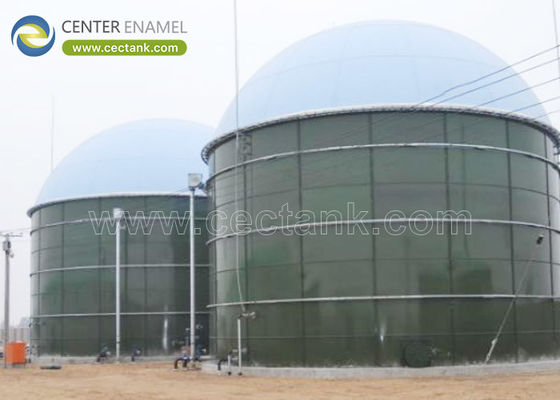

• Espace libre de protection du biogaz :Les toits traditionnels en béton ou en acier au carbone brut sans revêtement sont rapidement dégradés par la corrosion par l'acide sulfurique biogène dans l'espace libre. Utiliser modulaireVerre fondu sur acier (GFS)Les coques de réservoir boulonnées garantissent que le périmètre interne reste entièrement inerte, empêchant ainsi les défaillances structurelles dues à la rouille ou à l'attaque chimique.

4. Matrice des spécifications techniques

Le guide de spécifications suivant détaille les exigences structurelles et matérielles pour l'ingénierie de digesteurs anaérobies à haut débit intégrés à des systèmes de séparation triphasés :

5. Foire aux questions (FAQ)

Q : Pourquoi le verre fondu sur l'acier est-il préféré au béton pour les digesteurs anaérobies ? UN:La digestion anaérobie génère du sulfure d'hydrogène gazeux qui se combine à l'humidité présente dans l'espace libre du réservoir pour former de l'acide sulfurique hautement destructeur. Les surfaces en béton absorbent cet acide, provoquant une corrosion rapide des barres d’armature et un effritement structurel du béton. GFS est doté d'un revêtement en verre totalement non poreux, insensible aux attaques acides, prolongeant la durée de vie des actifs à plus de 30 ans sans avoir besoin de revêtements de protection intérieurs.

Q : Comment un séparateur triphasé gère-t-il les surtensions hydrauliques soudaines ? UN:Les séparateurs hautes performances sont conçus avec des déflecteurs de déflexion à angle variable et des zones de sédimentation profonde. Si une poussée hydraulique se produit, la géométrie spécialisée minimise les turbulences localisées du fluide, garantissant que la vitesse ascendante critique reste inférieure à la vitesse de sédimentation de la biomasse granulaire, évitant ainsi un lessivage coûteux des boues.

Q : Le toit à double membrane peut-il être entretenu pendant que le digesteur est en ligne ? UN:Oui. La membrane structurelle externe reste sous pression par un système de ventilation automatisé, créant ainsi une barrière physique sûre. Des réparations externes mineures ou des ajustements de suivi peuvent généralement être effectués sans mettre le réacteur biologique hors ligne ni libérer du méthane stocké dans l’atmosphère.
