Comment dimensionner un réservoir d'égalisation des eaux usées industrielles

Un réservoir d'équilibrage (EQ) lissé les pics et les creux des rejets industriels de sorte que l'installation de traitement en aval voit un débit et une charge réguliers.Faites une mauvaise taille et vous allez vous déverser pendant une vague ou payer pour de l'acier vide pendant la calme.Ce guide fournit une méthode de dimensionnement défendable à partir de données de débit et de concentration, avec un exemple de travail, et l'ancra à une installation de classe EQ d'émail de centre vérifiée:8 réservoirs GFS boulonnés au Canada (2025, 6 595 m3 au total).

Mesurer un réservoir industriel d'équilibrage des eaux usées à partir de la variation du débit et de la concentration sur un cycle représentatif: calculer le volume nécessaire pour maintenir l'excédent au-dessus du débit moyen,puis ajoutez le plancher libre et le volume de mélange. Une référence vérifiée est l'installation de Centre Enamel de 8 réservoirs GFS au Canada (2025, 6,595 m3 au total, ~ 824 m3 par réservoir dérivé); le diamètre et la hauteur des réservoirs ne sont pas divulgués dans les archives publiques,déclaré comme Non fourniLa taille est basée sur la courbe de charge réelle, pas une règle empirique, et le bassin de QE protège toute l'usine.

Les rejets industriels ne sont jamais uniformes - un rinçage par lots, un nettoyage en place ou une marée de tempête peuvent multiplier le débit et la concentration pendant des minutes ou des heures.Le réservoir EQ stocke cet excédent et le libère au taux moyen traitableLa phase biologique ou physique en aval n'est donc jamais submergée.

• Équalisation du débit: maintient les surtensions de volume.
• Équalisation de la concentration: mélange des pics de force.
• Protège le stade biologique des chocs toxiques.
• Réduit le surdimensionnement des équipements en aval.

Vous avez besoin d'une série de temps représentative d'afflux et de concentration (généralement 24 heures à la résolution du processus), du débit moyen maximal admissible vers le traitement et du freebord requis.De la série temporelle, vous intégrez la zone où l'afflux dépasse le débit moyen - cette zone est le volume de péréquation minimum.

• Profil d'afflux de 24 heures à résolution de processus.
• Profil de concentration pour équilibrer la résistance.
• Débit moyen cible vers le traitement.
• Le permis de vol à bord et de mélange/volume actif.

Supposons qu'une usine dégage en moyenne 1 200 m3/jour mais atteigne 200 m3/h pendant 4 heures chaque matin alors que le train de traitement ne peut prendre que 50 m3/h de façon constante.L'excédent est (200-50) x 4 = 600 m3 qui doivent être stockés, plus 15% de plancher libre pour le mélange et la sécurité, ce qui donne environ 690 m3 de volume EQ actif.

Le réservoir doit rester mélangé afin que les solides déposés n'entraînent pas de court-circuit lors de la libération.le volume actif (mixte) est ce qui compte pour l'égalisation, donc concevoir le mélangeur avant de finaliser la hauteur de la coque.

• Puissance de mélange: 5 à 15 W/m3 typiquement.
• Prévenir les dépôts et les courts-circuits.
• Le volume actif conduit la performance EQ réelle.
• Réglage de la charge du mélangeur avant fixation de la hauteur de la coque.

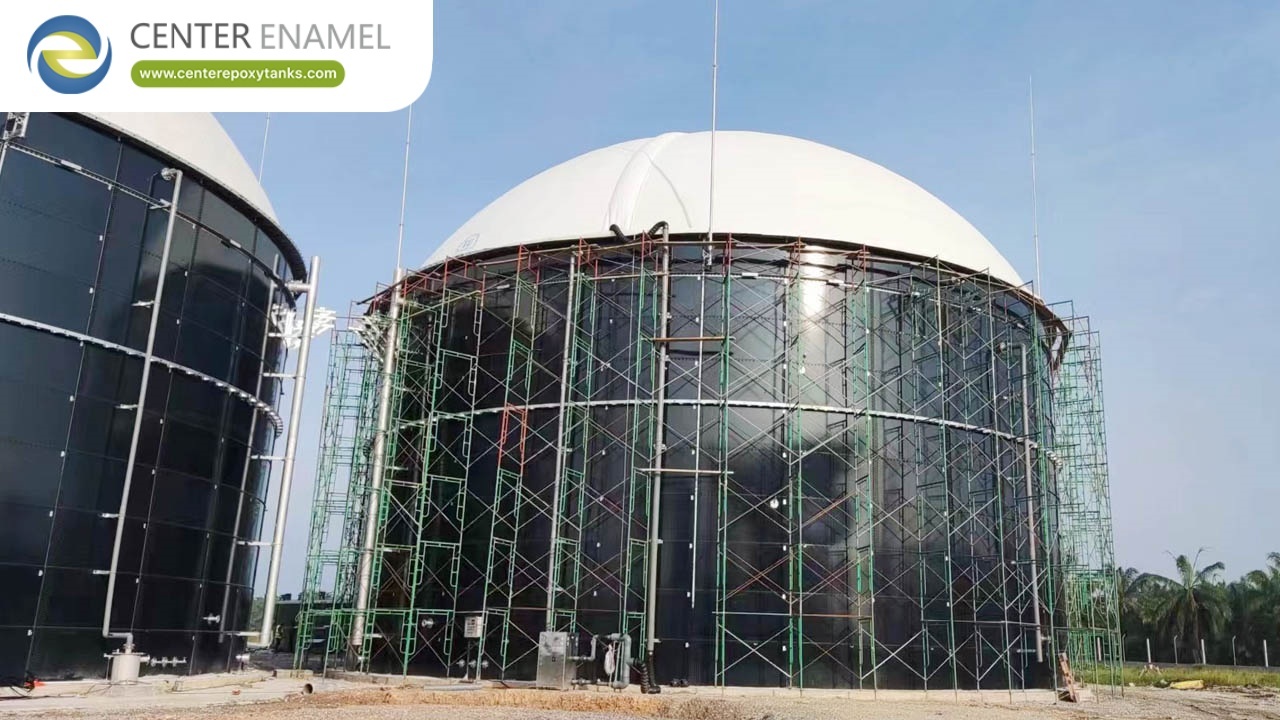

Un projet canadien de l'industrie laitière a utilisé 8 réservoirs GFS boulonnées d'un total de 6595 m3 (2025) - un ensemble de QE et de processus multi-réservoirs où la répartition du volume entre les réservoirs améliore la fonctionnalité.Le diamètre et la hauteur ne sont pas indiqués dans la référence publique., donc la géométrie du réservoir unique n'est pas fournie.

• La gamme GFS à 8 réservoirs prend en charge l'équilibrage en scène.
• 6, 595 m3 au total, ~ 824 m3 par réservoir dérivé.
• Les effluents laitiers sont chauds et riches en matières organiques.
• L'aménagement multi-réservoirs améliore la fonctionnalité.

Les réservoirs d'équilibrage qui tombent en panne en service tombent presque toujours en panne sur le papier.Ce qui cache une forte augmentation du volume que l' imitateur ne peut pas absorber.La seconde consiste à ignorer le volume actif utilisable en traitant le volume géométrique comme un volume mixte, de sorte que les solides se déposent et que le tampon réel est beaucoup plus petit que celui dessiné.Un troisième est de supposer une température ou un pH que le processus ne peut pas supporter.Enfin, l'omission de la redondance ou d'un contournement conduit une seule panne de réservoir directement à un déversement.Chaque erreur peut être évitée en recourant aux données de charge mesurées et en documentant les hypothèses sur la base de la conception avant l'approvisionnement.

• Ne copiez pas aveuglément le volume d'un autre site.
• Traiter le volume géométrique comme un volume actif mixte.
• Confirmer que le processus peut contenir la chimie supposée.
• Fournir une redondance ou un contournement documenté.

Intégrez la zone où l'afflux dépasse le débit moyen traitable sur votre cycle représentatif, puis ajoutez le libre-bord; cela donne le volume de péréquation actif minimum.

Une allocation commune est de 10 à 20% supérieure au volume actif calculé pour le mélange, la surtension et la sécurité, le chiffre exact étant déterminé par l'historique de la surtension du site.

Souvent oui - si les pics de résistance sont le problème, mélangez le réservoir en mélangeant de sorte que l'étape en aval voit une charge constante, pas seulement un débit constant.

Les mélangeurs immergés ou flottants sont généralement de 5 à 15 W par m3 de volume actif pour maintenir les solides en suspension et éviter les courts-circuits.

Center Enamel a livré 8 réservoirs GFS boulonnés d'un total de 6595 m3 pour un projet canadien de traitement des eaux usées laitières en 2025; les diamètres et les hauteurs ne sont pas divulgués au public.

Plusieurs réservoirs à boulons plus petits améliorent la fonctionnalité et permettent à l'un d'être entretenu hors ligne, ce qui explique pourquoi les ensembles multi-réservoirs comme la référence Canada sont courants.

AWWA D103-19 pour l'acier boulonné et ISO 28765 pour la conception de GFS; EN 1090 pour l'exécution UE; confirmer avec l'ingénieur de processus.

Oui - l'émail inerte résiste à la chimie variable des effluents industriels équilibrés et n'a pas besoin d'entretien de revêtement de champ tout au long du cycle de fonctionnement.

Construisez les séries chronologiques d'afflux et de concentration à partir de données réelles de l'usine, pas d'hypothèses, et ré-exécutez l'intégration; le sous-dimensionnement apparaît comme des déversements lors de la première augmentation réelle.

Dimensionnez un réservoir d'équilibrage des eaux usées industrielles à partir de la courbe réelle de débit et de concentration: intégrez l'excédent supérieur au débit moyen traitable, ajoutez 10 à 20% de débordement,et mesurer le mélangeur à 5-15 W/m3 avant de fixer la coqueUne ancrage vérifiée est l'installation de GFS à 8 réservoirs de Center Enamel au Canada (2025, 6,595 m3 au total, ~ 824 m3 par réservoir dérivé); les diamètres et les hauteurs ne sont pas divulgués dans le dossier public.L'équalisation dimensionnée à partir des données protège l'ensemble du train de traitement des charges de choc.
