Réservoir de stockage d'eau d'appoint de 150 m3 : conception, revêtement et service d'appoint

Un réservoir de stockage d'eau d'appoint de 150 m3 (environ 39 600 gallons US) se situe dans la plage idéale pour une seule tour de refroidissement de taille moyenne ou une usine de traitement qui a besoin d'un appoint tamponné d'un ou deux jours. Il est suffisamment grand pour que le revêtement et la structure ne soient plus des réflexions tardives, mais suffisamment petit pour rester une construction boulonnée ou soudée en atelier. Cet article couvre les décisions de conception qui distinguent un réservoir qui fonctionne silencieusement pendant des décennies d'un autre qui nécessite un nouveau revêtement à la huitième année.

Un réservoir de stockage d'eau d'appoint de 150 m3 doit être conçu en fonction de son service : un revêtement inerte propre (GFS cuit à 820-930 °C ou FBE) car l'eau alimente une boucle potable ou semi-potable, une coque boulonnée ou soudée conforme à AWWA D103 ou ISO 28765, et des calculs de vent et sismiques selon le site (Eurocode en Europe, code local ailleurs). Confirmer l'acier inoxydable 304 ou 316 uniquement là où la boucle est compacte et de haute pureté. Nous avons livré des réservoirs d'eau propre revêtus de taille moyenne tels que le réseau potable de 505 m3 au Guyana (2024, 3 x phi5.97x6m) et le projet potable de 844 m3 au Ghana (2022) ; ce sont des références analogues de taille moyenne, pas des projets d'appoint ou de centre de données.

L'eau d'appoint est suffisamment corrosive pour attaquer l'acier nu et développer des biofilms si la surface est rugueuse. Le GFS offre une face vitrifiée et inerte fusionnée à 820-930 °C ; le FBE est un revêtement en poudre d'usine avec une inertie similaire ; l'acier inoxydable est l'alternative compacte. Exiger un enregistrement de test de porosité et une liste de résistance chimique adaptée à votre eau, car le revêtement, et non la coque, détermine la durée de vie en service.

• Revêtement inerte GFS ou FBE.
• Test de porosité sur panneaux.
• Liste de résistance chimique.
• Le revêtement détermine la durée de vie.

Un réservoir de 150 m3 est autant une structure de vent et sismique qu'un récipient. Conception selon AWWA D103 et ISO 28765 pour l'acier boulonné, avec des charges de coque, d'ancrage et de fondation calculées pour le site ; en Europe, appliquer l'Eurocode (EN 1990-1999) et l'exécution EN 1090. Pour un récipient d'appoint sous pression, le champ d'application de l'ASME Section VIII et du U-stamp est confirmé par projet.

• AWWA D103 + ISO 28765.
• Eurocode / EN 1090 dans l'UE.
• Calculs vent et sismiques.
• ASME si sous pression.

Décider du tampon : un réservoir de 150 m3 couvre généralement un à deux jours d'appoint pour une tour de taille moyenne à 3-5 cycles de concentration, mais ajoutez une marge pour les pics de purge et les coupures d'approvisionnement. Le réservoir doit être accessible pour le contrôle du niveau et facile à isoler pour le nettoyage, avec un trop-plein dimensionné à la pompe de remplissage.

• 1-2 jours de tampon typique.
• 3-5 cycles supposés.
• Marge pour les pics de purge.
• Isolation pour nettoyage.

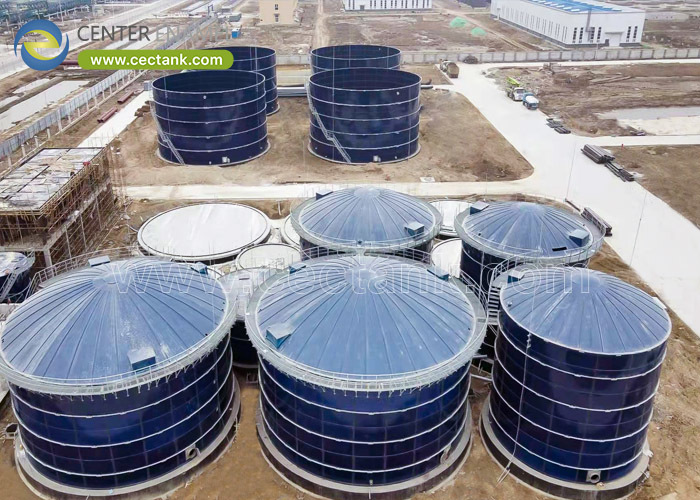

Un toit étanche empêche les débris et les oiseaux d'entrer et limite la perte par évaporation du tampon lui-même ; un dôme en aluminium ou un toit membrane est courant. Ajoutez un transmetteur de niveau au BMS et un trou d'homme pour inspection. Ces petits choix empêchent le réservoir de devenir un point de défaillance négligé et non surveillé.

• Le toit étanche limite les pertes.
• Dôme / membrane en aluminium.
• Niveau vers BMS.
• Trou d'homme pour accès.

Nous n'avons aucun projet d'eau d'appoint ou de centre de données dans cette bibliothèque. Les réservoirs d'eau propre revêtus de taille moyenne que nous citons (Guyana 505 m3 2024, Ghana 844 m3 2022) sont des preuves analogues de notre construction boulonnée de taille moyenne, pas des livraisons d'appoint ou de centre de données.

• Aucun projet d'appoint / DC.
• Citations analogues, pas des affirmations.
• La construction de taille moyenne est réelle.
• Le service nécessite vos cycles.

Acier vitrifié ou époxy-fusionné pour une surface inerte propre, ou acier inoxydable 304/316 pour les boucles compactes de haute pureté ; exiger un test de porosité et une liste de résistance chimique.

AWWA D103 et ISO 28765 pour l'acier boulonné, Eurocode et EN 1090 en Europe, avec des calculs de vent et sismiques ; ASME Section VIII lorsqu'il s'agit d'un récipient sous pression.

Généralement un à deux jours d'appoint pour une tour de refroidissement de taille moyenne à 3-5 cycles de concentration, avec une marge supplémentaire pour les pics de purge et les interruptions d'approvisionnement.

Oui, un dôme en aluminium étanche ou un toit membrane empêche les débris et les oiseaux d'entrer et limite la perte par évaporation du tampon lui-même.

Un transmetteur de niveau vers le BMS et un trou d'homme pour inspection, afin que le réservoir soit contrôlé et serviceable plutôt qu'un point de défaillance négligé.

Pas dans notre bibliothèque de projets. Nous citons des réservoirs d'eau propre revêtus de taille moyenne comme capacité analogue, pas des livraisons d'appoint ou de centre de données.

Un réservoir de stockage d'eau d'appoint de 150 m3 vit ou meurt par son revêtement et ses calculs, pas par son volume. Choisissez un revêtement inerte testé pour la porosité et adapté à la chimie de votre eau, concevez la coque et l'ancrage selon AWWA D103, ISO 28765 et le code sismique et de vent local, et traitez le réservoir comme un actif contrôlé et surveillé avec un toit étanche et un retour de niveau. Si vous réussissez ces points, le réservoir de 150 m3 sera un tampon de plusieurs décennies et nécessitant peu d'entretien ; si vous les négligez, il deviendra un projet de ré-revêtement.
