Réservoirs de stockage pour le traitement de l'eau : Types, matériaux et sélection

Les réservoirs de stockage pour le traitement de l'eau tamponnent l'eau brute, de procédé et finie afin qu'une usine puisse gérer les variations de débit, les pauses de traitement et les pics de demande. Le bon matériau empêche la contamination et la corrosion pendant des décennies. Conçu par Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), un réservoir d'eau en acier vitrifié (GFS) associe un émail vitreux inerte à de l'acier boulonné pour résister aux flux d'eau potable et usée sans revêtement peint.

Ce que fait un réservoir de stockage pour le traitement de l'eau

Un réservoir de stockage pour le traitement de l'eau contient du liquide à une étape définie du processus de traitement, de l'égalisation des eaux usées entrantes à l'effluent clarifié et à l'eau potable. Le réservoir doit maintenir l'eau isolée de l'environnement et de la structure elle-même, c'est pourquoi la surface interne et le système de joint sont aussi importants que le volume de la coque.

• Égalisation : Absorbe les débits de pointe afin que les unités en aval fonctionnent à charge constante.
• Clarification : Contient l'eau décantée ou floculée avant filtration.
• Potable : Stocke l'eau finie à l'abri pour protéger la qualité.
• Tampon : Dissocie le taux de traitement des limites de demande ou de rejet.

Caractéristiques clés, composants et types

Les réservoirs de traitement varient selon l'étape du processus et le matériau. Les réservoirs boulonnés en acier vitrifié (GFS) conviennent aux applications corrosives et modulaires ; l'acier soudé convient aux très grands volumes ; le béton est utilisé pour les ouvrages de génie civil lourds ; et les clarificateurs en béton ou en acier sont façonnés pour la décantation. Chacun a son propre toit, sa propre buse et sa propre configuration d'accès.

• Matériaux : GFS, acier soudé, béton et PRV échangent chacun le coût contre la résistance à la corrosion.
• Toits : Cône fixe, dôme géodésique en aluminium ou ouvert avec garde-corps selon le code.
• Intérieurs : Les déflecteurs, les augets et les mélangeurs définissent le comportement hydraulique.
• Revêtements : L'émail GFS ou un revêtement certifié protège la coque du flux.

Applications et conditions d'exploitation

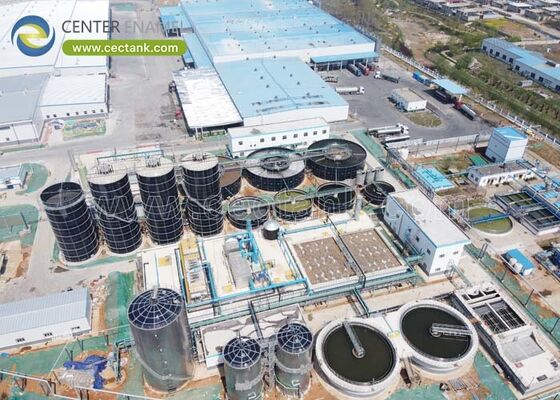

Les réservoirs de stockage pour le traitement de l'eau se trouvent dans les usines municipales, les lignes de procédés industriels et les camps isolés. Ils contiennent des eaux usées brutes, des effluents industriels égalisés, de l'eau clarifiée, de l'eau de lavage à contre-courant et des réserves d'eau potable. Les applications d'eau potable déclenchent l'approbation de contact NSF/ANSI 61 ou WRAS, tandis que les applications d'eaux usées exigent une résistance aux variations de pH et au sulfure d'hydrogène.

• Municipal : Égalisation, aération, clarification et stockage de contact.
• Industriel : Eau de procédé, purge de refroidissement et effluent traité.
• Potable : Réserve d'eau finie avec approbation NSF/ANSI 61 ou WRAS.
• Climat : Le franc-bord et l'isolation gèrent la perte de gel et de chaleur.

Considérations techniques

La taille suit le processus de traitement : volume d'égalisation du débit de pointe à moyen, rétention de 20 à 40 jours uniquement là où c'est biologique, et volume de surtension à partir des courbes de pompe et de demande. La coque est classée selon AWWA D103-09 pour les boulonnées ou API 650 pour les soudées, avec le revêtement choisi pour la chimie spécifique de l'eau qu'elle contient.

• Chimie : Le pH, les chlorures et le H2S décident du revêtement et de la qualité de l'acier.
• Normes : AWWA D103-09 boulonné, API 650 soudé, NSF/ANSI 61 pour le contact.
• Rétention : Heures d'égalisation, pas de jours, pour la plupart des réservoirs de procédé.
• Accès : Regards, échelles et buses d'échantillonnage selon les besoins de l'opérateur.

Avantages et limitations

Les réservoirs en acier vitrifié (GFS) résistent à une large bande de pH et nécessitent peu de repeints, ce qui réduit le coût du cycle de vie. Une limitation est que les volumes uniques très importants supérieurs à environ 40 000 m3 sont construits plus économiquement par soudage ; pour ces applications, un réservoir boulonné GFS est mieux utilisé en banques modulaires plutôt qu'en une seule grande coque.

• Avantage : L'émail inerte survit aux variations de pH et au H2S mieux que la peinture.
• Avantage : La construction boulonnée est rapide et déplaçable.
• Limitation : Plafond de coque unique proche de 40 000 m3 ; les plus grands nécessitent des soudures ou plusieurs réservoirs.
• Limitation : L'utilisation potable nécessite un revêtement documenté NSF/ANSI 61 ou WRAS.

Paramètres de conception

Ce sont les valeurs qu'un spécificateur doit voir citées par réservoir. Elles confirment la structure, le système de surface et les joints avant la fabrication, et elles servent de base au test hydrostatique et au rapport d'inspection qui suit.

Guide de comparaison et de sélection

Choisissez le matériau du réservoir en fonction de la chimie de l'eau et du volume. L'acier vitrifié (GFS) est leader pour les applications corrosives ou modulaires ; l'acier soudé est leader pour les très grands volumes uniques ; le béton convient aux ouvrages de génie civil lourds permanents. Le tableau résume les compromis pour une usine typique.

Meilleures pratiques : Comment choisir

Commencez par la chimie du flux, puis confirmez l'approbation de contact pour l'eau potable et la preuve de revêtement pour les eaux usées. Exigez un test de continuité à 1500 V et un journal DFT pour tout réservoir en émail. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) fournit le calcul, le certificat de revêtement et le dossier d'inspection afin que le réservoir passe l'audit et l'exploitation.

• Étape 1 : Définir la chimie du flux et l'application (potable vs eaux usées).
• Étape 2 : Confirmer l'approbation de contact ou la preuve de revêtement selon le cas.
• Étape 3 : Exiger un test de continuité à 1500 V et un DFT de 0,25-0,40 mm.
• Étape 4 : Vérifier le dossier d'inspection et l'usine de référence.

Les réservoirs de stockage pour le traitement de l'eau sont sélectionnés en fonction de ce qu'ils contiennent, et non d'une seule forme préférée. Privilégiez la chimie et le volume, exigez la preuve du revêtement et de la norme, et le réservoir restera propre et étanche pendant sa durée de vie de conception de 30 à 50 ans au lieu de devenir une source de maintenance.

Foire aux questions (FAQ)

Quels sont les principaux types de réservoirs de stockage pour le traitement de l'eau ?

Ils sont regroupés par matériau (GFS boulonné, acier soudé, béton, PRV) et par étape du processus (égalisation, aération, clarification, réserve d'eau potable). Le matériau est choisi en fonction de la chimie de l'eau et du volume requis.

Quel réservoir est le meilleur pour l'eau potable ?

Un réservoir avec un revêtement certifié NSF/ANSI 61 ou WRAS pour le contact, construit selon AWWA D103-09 (boulonné) ou API 650 (soudé). Le GFS est une option solide car l'émail est inerte et ne nécessite pas de repeint.

Comment un réservoir GFS résiste-t-il à la corrosion ?

Un émail vitreux est fusionné à 820-930 °C sur l'acier, formant une surface inerte et non poreuse qui résiste aux variations de pH et au sulfure d'hydrogène bien mieux qu'un revêtement peint.

Quelle capacité peut atteindre un réservoir d'eau boulonné ?

Un seul réservoir en acier vitrifié (GFS) peut atteindre environ 20 000 à 60 000 m3 ; les applications plus importantes sont réalisées avec plusieurs réservoirs ou avec une construction soudée au-delà de ce plafond.

Quelle norme s'applique aux réservoirs d'eau boulonnés ?

AWWA D103-09 pour la coque boulonnée, soutenue par ISO 28765 pour le système d'émail et, pour le contact avec l'eau potable, NSF/ANSI 61 ou WRAS.

Le réservoir peut-il être déplacé plus tard ?

Les réservoirs GFS boulonnés sont modulaires et peuvent être démontés et réinstallés sur un nouveau site, ce que les réservoirs soudés ou en béton ne peuvent pas faire économiquement.
