Réservoirs en acier : Comparaison des options boulonnées GFS, soudées et préfabriquées en usine

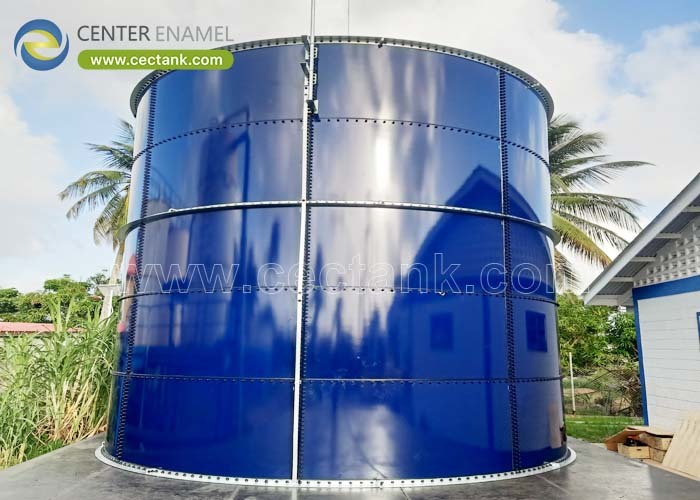

Les réservoirs en acier stockent l'eau, les eaux usées, le carburant et les liquides de process dans toutes les industries, mais le mot 'acier' cache trois constructions très différentes. Le choix détermine la capacité, la protection contre la corrosion et la durée pendant laquelle le site reste un chantier. Conçu par Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), un réservoir boulonné en verre fusionné à l'acier (GFS) fait partie des trois familles et est celui le plus souvent spécifié pour les applications corrosives.

Qu'est-ce qu'un réservoir en acier

Un réservoir en acier est un récipient liquide construit en tôles d'acier, distingué par la manière dont les tôles sont assemblées. Les réservoirs boulonnés utilisent des panneaux assemblés avec des joints et des fixations ; les réservoirs soudés utilisent des soudures continues ; les réservoirs préfabriqués en usine sont fabriqués et testés hors site puis livrés. La méthode d'assemblage détermine le diamètre réalisable, le système de revêtement et la main-d'œuvre sur site.

• Boulonné : Panneaux expédiés à plat, montés avec des boulons de grade 8.8 et des joints.
• Soudé : Soudure continue sur site, conforme aux normes API 650 ou EN 14015.
• Préfabriqué en usine : Fabriqué et testé en usine, puis transporté.
• Commun : Les trois servent pour l'eau, les déchets, le carburant et les applications de process.

Caractéristiques clés, composants et types

Au-delà de l'assemblage, les réservoirs en acier diffèrent par leur revêtement et leur doublure. Un réservoir boulonné en verre fusionné à l'acier (GFS) fusionne un émail vitrifié à 820-930°C pour une surface inerte ; les réservoirs soudés dépendent de revêtements appliqués sur site ; les unités préfabriquées en usine ont une finition d'usine. Les toits vont du cône fixe au dôme géodésique en aluminium et, pour le carburant, aux toits flottants internes.

• Revêtement : Émail GFS, époxy ou galvanisation selon l'application.
• Toit : Cône, dôme ou flottant selon le produit et le code.
• Fondation : Mur annulaire ou dalle dimensionnés en fonction de la charge de la paroi.
• Doublures : Protection cathodique lorsque le sol ou le produit l'exige.

Applications et conditions d'exploitation

Les réservoirs en acier contiennent de l'eau potable, des eaux usées égalisées, du pétrole brut et des produits pétroliers, des réserves de lutte contre l'incendie et des liquides de process industriels. Le GFS boulonné est privilégié pour les applications corrosives ou modulaires ; le soudé est privilégié pour les très grands volumes supérieurs à 40 000 m3 ; le préfabriqué en usine convient aux réservoirs petits et standardisés lorsque le transport le permet.

• Eau : Stockage d'eau potable et de process sous abri.
• Déchets : Égalisation et digestion lorsque la chimie est agressive.
• Carburant : Soudé API 650 avec toits flottants.
• Incendie : Réserve NFPA 22, souvent soudé ou boulonné GFS.

Considérations techniques

La sélection commence par le volume et la chimie. Le GFS boulonné couvre 500-40 000 m3 avec un montage rapide ; le soudé couvre jusqu'à 150 000 m3 mais nécessite plus d'installations sur site et de CND. Le revêtement est choisi en fonction du pH, des chlorures et de la température, et la paroi est calculée selon AWWA D103-09, API 650 ou EN 14015 selon le cas.

• Volume : Boulonné jusqu'à 60 000 m3, soudé jusqu'à 150 000 m3.
• Chimie : Le pH et les chlorures déterminent la doublure.
• Normes : AWWA D103-09, API 650, EN 14015 selon la construction.
• Temps de construction : Le boulonné est le plus rapide ; le soudé nécessite soudage et CND.

Avantages et limitations

Les réservoirs boulonnés en verre fusionné à l'acier (GFS) résistent à la corrosion et se déplacent facilement, mais leur capacité est limitée à environ 40 000 m3 par paroi. Les réservoirs soudés atteignent les plus grands volumes mais nécessitent des travaux importants sur site et un retraitement ultérieur. La limitation à vérifier est simplement le plafond de la paroi unique par rapport au volume requis, ce qui décide de la famille avant toute discussion sur le revêtement.

• Boulonné GFS : Résistant à la corrosion, modulaire, rapide.
• Soudé : Volumes les plus importants, plus lent, plus d'installations sur site.
• Préfabriqué en usine : Finition de qualité, limitée par la taille de transport.
• Limite : Au-dessus d'environ 40 000 m3 en paroi unique, préférer le soudé ou plusieurs réservoirs.

Paramètres de conception

Ces valeurs définissent les spécifications d'un réservoir en acier quelle que soit sa construction. Elles permettent à l'ingénieur de confirmer la paroi, le système de surface et les joints, et ce sont les chiffres qui sont reportés dans le test hydrostatique et le rapport d'inspection.

Guide de comparaison et de sélection

Les trois constructions échangent capacité, défense contre la corrosion et méthode de construction. Le verre fusionné à l'acier (GFS) boulonné est privilégié pour les applications corrosives et modulaires ; le soudé est privilégié pour les très grands volumes ; le préfabriqué en usine convient aux petits réservoirs standardisés. Le tableau les associe à leur meilleure adéquation.

Commencez par le volume et la chimie, puis choisissez la construction qui répond aux deux sans sur-spécifier. Exigez la preuve du revêtement pour la construction que vous choisissez, et pour le GFS, demandez un test de détection de défauts de 1500 V. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) publie le calcul et le dossier d'inspection afin que la construction choisie soit vérifiable, et non présumée.

Étape 1 :

• Définir le volume et la charge corrosive du liquide.Étape 2 :
• Choisir le GFS boulonné, le soudé ou le préfabriqué en usine pour répondre aux deux.Étape 3 :
• Exiger la preuve du revêtement et des CND pour cette construction.Étape 4 :
• Confirmer le dossier d'inspection et une référence.Le 'réservoir en acier' est une famille, pas un produit. Adaptez la construction au volume et à la chimie : GFS boulonné pour les applications corrosives et modulaires, soudé pour les plus grandes parois, préfabriqué en usine pour les petits réservoirs standard, et l'actif fonctionnera pendant sa durée de vie de conception de 30 à 50 ans.

Questions fréquemment posées (FAQ)

Quels sont les principaux types de réservoirs en acier ?

Boulonnés (panneaux assemblés sur site), soudés (soudure continue sur site) et préfabriqués en usine (fabriqués et testés en usine). Ils diffèrent par leur capacité, leur revêtement et la main-d'œuvre sur site.

Quel réservoir en acier résiste le mieux à la corrosion ?

Un réservoir boulonné en verre fusionné à l'acier (GFS), où l'émail vitrifié fusionné à 820-930°C offre une surface inerte qui surpasse l'acier peint dans les services acides ou abrasifs.

Quelle capacité peut atteindre un réservoir en acier boulonné ?

Un seul réservoir boulonné GFS peut atteindre environ 20-60 000 m3 ; la construction soudée s'étend jusqu'à environ 150 000 m3 pour les applications très importantes.

Quelle norme s'applique aux réservoirs soudés par rapport aux réservoirs boulonnés ?

Les parois boulonnées suivent AWWA D103-09 (et ISO 28765 pour le GFS) ; les parois soudées suivent API 650 ou EN 14015.

Les réservoirs boulonnés sont-ils aussi solides que les réservoirs soudés ?

Pour leur volume nominal, oui, car la paroi est calculée de la même manière et les joints sont étanchéifiés et serrés selon les spécifications ; ils sont simplement construits différemment.

Un réservoir boulonné peut-il être déplacé plus tard ?

Oui, les réservoirs boulonnés GFS sont modulaires et peuvent être démontés et remontés, ce que les réservoirs soudés et préfabriqués en usine ne peuvent pas faire économiquement.
