Réservoirs en acier émaillé : ce qu'apporte le revêtement en émail vitrifié

Réservoirs en acier émaillé : Ce que le revêtement en émail vitrifié apporte

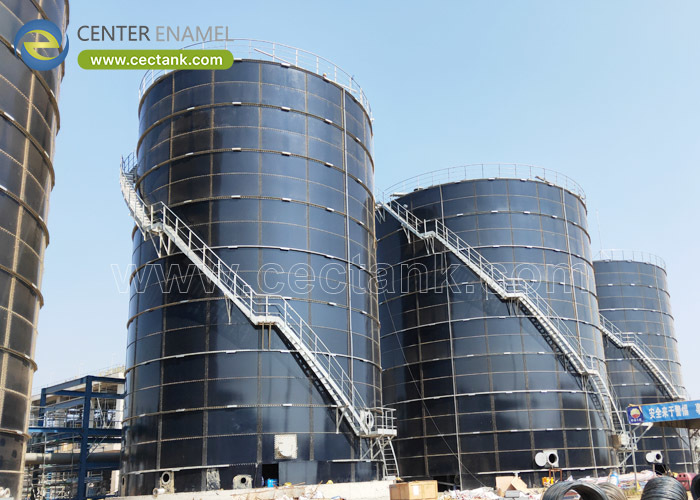

Un réservoir en acier émaillé est une cuve en acier dont l'intérieur est protégé par un émail vitrifié fusionné directement sur la tôle, un système que l'industrie appelle Acier Fusionné au Verre (GFS). L'émail est du verre, il est donc inerte à la plupart des produits chimiques qui détruisent la peinture. Conçus par Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), ces réservoirs boulonnés associent ce revêtement à une coque calculée pour une durée de vie de 30 à 50 ans.

Qu'est-ce qu'un réservoir en acier émaillé

Un réservoir en acier émaillé est construit à partir de tôles d'acier revêtues sur la face mouillée d'un émail vitrifié - littéralement du verre fusionné à l'acier à 820-930°C. Le résultat est un matériau unique qui supporte la charge comme l'acier tout en présentant une surface vitreuse non poreuse au liquide. Le terme Acier Fusionné au Verre (GFS) est le nom officiel de ce système d'acier revêtu.

• Cœur : Tôle d'acier pour la structure.
• Surface : Émail vitrifié pour la face mouillée.
• Liaison : Fusionné à 820-930°C, pas collé.
• Nom : Acier Fusionné au Verre (GFS) est le système.

Caractéristiques clés, composants et types

Les réservoirs en acier émaillé sont généralement boulonnés à partir de panneaux émaillés avec des joints gasketés de grade 8.8, bien que des versions soudées existent pour des applications spéciales. Ils supportent des toits fixes coniques ou des dômes géodésiques et vont de petits réservoirs de process à des stockages de 40 000 m³. L'épaisseur du revêtement (DFT) est de 0,25-0,40 mm, vérifiée par test de piqûres à 1500 V.

• Construction : Panneaux boulonnés, joints gasketés.
• Revêtement : 0,25-0,40 mm DFT, testé aux piqûres.
• Toit : Dôme conique ou dôme géodésique en aluminium.
• Volume : 500-40 000 m³ par cuve.

Applications et conditions d'exploitation

Les réservoirs en acier émaillé stockent de l'eau potable, des eaux usées, des lixiviats, des boues et des produits chimiques de process doux. Ils fonctionnent à 20-60°C et conviennent à toute application où le liquide attaquerait la peinture ou où la pureté du produit est importante, c'est pourquoi on les trouve des stations municipales aux sites agroalimentaires.

• Eau : Stockage d'eau potable et de process.
• Déchets : Égalisation et digestion.
• Lixiviats : Flux de décharges et industriels.
• Alimentation : Lorsque le grade de contact est spécifié.

Considérations techniques

L'acier supporte la charge tandis que l'émail détermine la résistance chimique, la spécification commence donc par la chimie du liquide. La coque est calculée selon AWWA D103-09 et le système d'émail selon ISO 28765 ; la tôle est sablée à Sa 2.5 avant la cuisson afin que le verre adhère au lieu de reposer sur la calamine, puis testée aux piqûres à 1500 V.

• Chimie : Le pH et les abrasifs choisissent l'émail.
• Normes : Coque AWWA D103-09, émail ISO 28765.
• Préparation : Sablage Sa 2.5 avant cuisson.
• Test : Test de piqûres à 1500 V, par m².

Avantages et limitations

L'émail est inerte, lisse et durable, nécessitant peu d'entretien par rapport à l'acier peint. Une limitation est l'impact : un coup localisé et dur peut ébrécher le verre, donc la manipulation et le couple de serrage des boulons sont contrôlés lors du montage, et la limite à surveiller est l'abus mécanique plutôt que l'attaque chimique, que le revêtement ignore.

• Avantage : Surface inerte, lisse, nécessitant peu d'entretien.
• Avantage : Durée de vie de 30 à 50 ans avec inspection.
• Limitation : Un impact dur peut ébrécher le verre.
• Limitation : Le couple de montage doit être contrôlé.

Paramètres de conception

Ces valeurs définissent les spécifications d'un réservoir en acier émaillé. Elles confirment la structure et le système de revêtement avant la fabrication et constituent la base du test hydrostatique et du rapport d'inspection qui suit.

Guide de comparaison et de sélection

Par rapport à l'acier peint, au béton et au PRV, un réservoir en acier émaillé (GFS) est supérieur en termes d'inertie et de durée de vie pour les applications corrosives ou pures. Le tableau met en correspondance les quatre matériaux avec leur meilleure adéquation afin que le spécificateur puisse faire correspondre le réservoir au liquide.

Meilleures pratiques : Comment spécifier

Exiger le système d'émail ISO 28765, un test de piqûres à 1500 V et un journal DFT, et confirmer le grade de l'émail pour votre chimie. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) fournit le calcul, le certificat de revêtement et le dossier d'inspection afin que le réservoir en acier émaillé soit prouvé, pas supposé.

• Exiger : Système d'émail ISO 28765.
• Vérifier : Test de piqûres 1500 V, DFT 0,25-0,40 mm.
• Confirmer : Le grade de l'émail correspond à la chimie.
• Vérifier : Couple de montage et plan de manipulation.

Un réservoir en acier émaillé est de l'acier pour la résistance et du verre pour la surface, fusionnés à 820-930°C en un seul matériau anticorrosion. Spécifiez le système d'émail et prouvez-le avec un test de piqûres, et le réservoir protégera le liquide et la structure pendant sa durée de vie de conception de 30 à 50 ans.

Foire aux questions (FAQ)

Qu'est-ce qu'un réservoir en acier émaillé ?

Un réservoir en acier dont la surface mouillée est un émail vitrifié fusionné sur la tôle - le système Acier Fusionné au Verre (GFS) - offrant une coque porteuse avec un intérieur en verre inerte.

Comment l'émail est-il lié à l'acier ?

La tôle d'acier est sablée à Sa 2.5 et cuite à 820-930°C afin que l'émail vitrifié fusionne à la surface, formant une liaison plus solide que tout adhésif.

Le revêtement en verre est-il meilleur que la peinture ?

Pour les applications corrosives ou pures, oui - l'émail est non poreux et inerte, résistant aux acides et à l'abrasion beaucoup plus longtemps et nécessitant peu de retouches sur une durée de vie de 30 à 50 ans.

Quelle norme couvre le revêtement ?

Le système d'émail suit l'ISO 28765 et la coque boulonnée suit l'AWWA D103-09, la surface finie étant testée aux piqûres à 1500 V.

Quelle capacité peut atteindre un réservoir émaillé ?

Un seul réservoir Acier Fusionné au Verre (GFS) couvre environ 500-40 000 m³ ; pour des applications plus importantes, plusieurs réservoirs sont utilisés.

Le revêtement peut-il être endommagé ?

Un impact localisé et dur peut ébrécher le verre, donc la manipulation et le couple de serrage des boulons sont contrôlés lors du montage ; l'attaque chimique n'est pas le mode de défaillance habituel.
