Réservoirs de stockage de produits chimiques à double paroi : confinement secondaire et détection de fuites

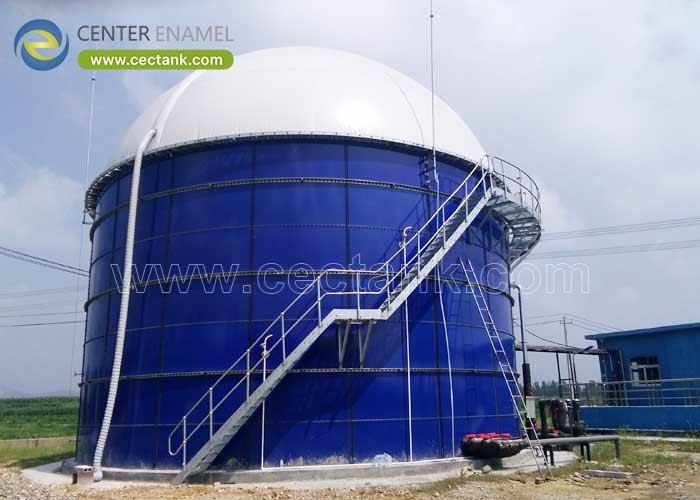

Un réservoir de stockage de produits chimiques à double paroi enferme le récipient principal dans une paroi secondaire scellée afin que toute fuite soit captée avant qu'elle n'atteigne le sol ou les eaux souterraines. Pour les liquides corrosifs, il s’agit souvent d’une exigence de permis et non d’une préférence. Conçu par Shijiazhuang Zhengzhong Technology Co., Ltd. (Émail central), un réservoir à double paroi en verre fondu sur acier (GFS) utilise un intérieur en émail inerte avec un interstice surveillé pour un confinement fiable.

Qu'est-ce qu'un réservoir de stockage de produits chimiques à double paroi

Un réservoir de stockage de produits chimiques à double paroi comporte deux coques concentriques séparées par un espace annulaire. La paroi intérieure retient le produit ; le mur extérieur assure un confinement secondaire. L'interstice est surveillé afin qu'une brèche dans la paroi primaire soit détectée au point de détection de fuite bien avant qu'un rejet n'atteigne l'environnement.

• Mur principal :Contient le produit chimique ; peut être du GFS, de l'acier ou de l'acier revêtu.
• Interstice:Espace annulaire vide, généralement de 50 à 150 mm de large, surveillé.
• Mur secondaire :Capture l’intégralité du volume principal en cas de panne.
• Moniteur:La sonde ou le capteur signale une accumulation dans l’interstice.

Caractéristiques clés, composants et types

Les réservoirs à double paroi diffèrent par le matériau intérieur et par la méthode de surveillance. Le verre fondu sur acier (GFS) fournit un primaire inerte pour les produits chimiques agressifs ; un primaire en acier avec une paroi secondaire en acier convient à des travaux plus doux ; et les murs extérieurs flexibles ou en béton servent aux installations fixes. La surveillance se fait par vide, pression ou sonde intrusive.

• Matériau intérieur :Émail GFS, acier à revêtement époxy ou revêtement PE/FRP.
• Surveillance:Détecteur de fuite sous vide, pression ou niveau dans l'interstice.
• Toit:Dôme fixe ou géodésique, scellé pour garder l'interstice sec.
• Base de conception :Le secondaire doit contenir 100 % du volume principal.

Applications et conditions de fonctionnement

Les réservoirs de stockage de produits chimiques à double paroi protègent les sites stockant des acides, des produits caustiques, des solvants et des réactifs de traitement, en particulier lorsque le réservoir se trouve sur un sol sensible ou à l'intérieur d'une installation réglementée. Ils sont courants dans les bâtiments de produits chimiques de traitement de l'eau, les lignes de galvanoplastie et les dépôts agricoles en vrac où un seul déversement entraîne de lourdes pénalités.

• Traitement de l'eau :Réservoirs latéraux d'alun, de chlorure ferrique et d'hypochlorite de sodium.
• Industriel:Réservoirs journaliers d'acide et de soude caustique à proximité des lignes de traitement.
• Agriculture:Stockage en vrac d’engrais et d’adjuvants.
• Emplacement :Sur des sols vulnérables ou à l’intérieur des limites du permis.

Considérations techniques

Les spécifications partent de la liste de compatibilité chimique, puis fixent le volume secondaire à 100 % du primaire et la largeur de l'interstice à 50-150 mm pour l'accès et la surveillance. L'enrobage primaire est choisi pour le réactif ; pour les acides agressifs, un émail verre-fondu sur acier (GFS) fondu à 820-930°C surpasse la peinture. La détection des fuites est câblée à l'alarme et à l'arrêt.

• Compatibilité:Faites correspondre l'émail ou le liner au réactif et à sa concentration.
• Endiguement:Secondaire évalué à 100 % du volume primaire.
• Détection:Sonde d'interstice ou moniteur de vide avec sortie d'alarme.
• Normes :Shell AWWA D103-09, avec règles de confinement locales appliquées.

Avantages et limites

La double paroi transforme un rejet catastrophique en un événement surveillé et confiné et satisfait généralement au permis dans une structure. Une limitation est le coût et le poids : deux murs, un interstice surveillé et une charge de fondation plus importante augmentent les coûts d'investissement et de génie civil, de sorte que le choix doit être confirmé par rapport au risque réel de déversement et au seuil réglementaire plutôt que supposé.

• Avantage:La fuite est contenue et détectée, pas libérée.
• Avantage:Satisfait souvent directement aux règles de confinement secondaire.
• Limitation:Charge de capital et de fondation plus élevée qu’un mur simple.
• Limitation:Les interstices doivent être maintenus secs et entretenus pour rester fiables.

Paramètres de conception

Les valeurs ci-dessous définissent un réservoir chimique défendable à double paroi. Ils permettent au prescripteur de confirmer la capacité, le confinement et la surveillance avant la fabrication et donnent à l'assureur la preuve qu'une brèche sera détectée et non manquée.

Guide de comparaison et de sélection

Face à un réservoir à simple paroi et à une digue en béton, la double paroi maintient le confinement intégré au navire et simplifie la surveillance. Utilisez le tableau pour peser la double paroi par rapport à une paroi simple doublée et une approche groupée pour votre réactif et votre site.

Meilleures pratiques : comment choisir

Spécifiez le volume secondaire à 100 % du volume primaire, nommez la méthode de surveillance et exigez une épreuve de revêtement pour le réactif. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Email) fournit la déclaration de compatibilité, le rapport de test de vacances et les détails de la surveillance des interstices afin que le réservoir soit conforme à la fois au processus et au permis.

• Exiger:Secondaire évalué à 100 % du volume primaire.
• Spécifier:Détection de fuite sous vide ou sonde avec alarme.
• Vérifier:Émail DFT 0,25-0,40 mm et test de vacances à 1500 V.
• Confirmer:La concentration du réactif se situe dans la plage du revêtement.

Un réservoir de stockage de produits chimiques à double paroi fait la différence entre un événement confiné et déclenché par une alarme et un rejet à signaler. Réglez le secondaire à 100 % du primaire, surveillez l'interstice et testez le revêtement par rapport au réactif réel, et le réservoir satisfera le régulateur et protégera le site pendant des décennies.

Foire aux questions (FAQ)

A quoi sert un réservoir chimique à double paroi ?

Le mur extérieur assure un confinement secondaire et l'interstice surveillé capte toute fuite du mur principal, de sorte qu'une brèche est détectée et confinée au lieu d'atteindre le sol ou les eaux souterraines.

Comment détecter une fuite dans l’interstice ?

Par maintien du vide, par changement de pression, ou par une sonde de niveau dans l'espace annulaire ; le signal est câblé à une alarme et, le cas échéant, à un arrêt automatique.

Un réservoir en verre fondu sur acier peut-il être à double paroi ?

Oui. Une paroi intérieure GFS offre une surface inerte pour les réactifs agressifs, entourée d'une paroi secondaire en acier avec un interstice surveillé de 50 à 150 mm.

Quelle capacité peut atteindre un réservoir à double paroi ?

Les constructions à double paroi s'étendent généralement sur 10 à 5 000 m3 par navire ; une charge en vrac plus importante est satisfaite avec plusieurs réservoirs ou une conception groupée à paroi unique.

Le mur secondaire doit-il contenir tout le volume ?

Oui, le confinement secondaire est normalement conçu pour 100 % du volume primaire, de sorte qu'une défaillance totale de la paroi interne est entièrement capturée.

Quelle norme s’applique à la coque ?

La coque boulonnée est conforme à la norme AWWA D103-09, avec les réglementations locales en matière de confinement secondaire appliquées par-dessus pour l'interstice et la fondation.
