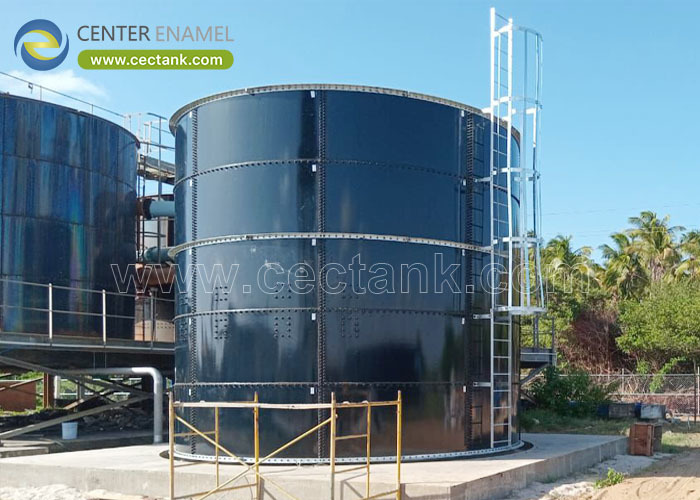

Réservoir de stockage de panneaux Le guide complet des réservoirs de panneaux à boulons modulaires

Un réservoir de stockage de panneaux est un récipient modulaire assemblé à partir de panneaux d'acier fabriqués en usine qui sont boulonnés ensemble sur place avec des joints joints et des fixations de haute résistance.les exploitations minières choisissent des réservoirs de panneaux lorsqu'elles ont besoin d'une grande capacité liquide sans équipement de soudageLes alternatives traditionnelles sont difficiles à comparer: le béton coulé en place nécessite des semaines de durcissement et des fissures et des lixiviations constantes.tandis que les réservoirs en acier au carbone soudés sur le terrain nécessitent des travaux de soufflage et de revêtement dont la qualité dépend entièrement des conditions du site.

Center Enamel, le premier fabricant de réservoirs de verre fusionné en acier en Chine, produit des réservoirs de stockage de panneaux boulonné depuis 2008 et détient près de 200 brevets d'émaillage.Epoxy lié par fusion (FBE), l'acier inoxydable et l'acier galvanisé sont certifiés selon ISO 9001, NSF/ANSI 61, EN 1090, ISO 28765, WRAS et FM, et ont été exportés vers plus de 100 pays à partir de 2023.

1Qu'est-ce qu'un réservoir de stockage de panneaux et comment est-il construit?

Un réservoir de stockage de panneaux est un récipient boulonné dont la coque, le toit et le plancher sont formés de panneaux d'acier standardisés reliés par des boulons de qualité 8,8 et des scellants techniques,érigé anneau par anneau sur une fondation préparée.

·Fabrication en usine:Les panneaux sont coupés, perforés, formés, revêtus et durcis sous contrôle d'usine ISO 9001 ̇ pas sur un chantier boueux ̇ de sorte que l'épaisseur et la qualité du revêtement soient répétables sur chaque panneau.

·Quatre systèmes de matériaux:Vitrage fusionné en acier cuit à 820-930 °C pour le service potable et corrosif; FBE pour les eaux usées et le stockage de produits chimiques; 304/316/316L inoxydable pour les produits pharmaceutiques et de haute pureté;acier galvanisé à chaud à ~ 450°C pour un service économique à sec et à eau.

·Érection en boulonnage:Les équipes assemblent les panneaux avec des boulons et des joints de qualité 8,8 réglés par couple; un réservoir de 1 000 m3 est généralement érigé en quelques jours avec de petites équipes et sans permis de travail à chaud.

·Les accessoires normalisés:les trous d'égout, les brides, les trappes de toit, les échelles, les plates-formes, les conduits d'aération et les montures de mélangeurs se fixent à des positions prédéterminées.

2Pourquoi les réservoirs à panneaux surpassent-ils les alternatives au béton et au soudage?

Les réservoirs de panneaux gagnent en vitesse, contrôle de la qualité et coût du cycle de vie parce que le travail critique – revêtement et fabrication – se fait dans une usine, pas sur le terrain.

·Vitesse de construction:Les panneaux boulonnés s'élèvent 3 à 5 fois plus rapidement que les panneaux de béton et ne nécessitent pas de durcissement de 28 jours; l'installation se déroule en parallèle des travaux de construction.

·Intégrité du revêtement:Les revêtements GFS et FBE sont durcis au four et testés à 100% à haute tension par étincelle à l'usine, éliminant les trous d'épingle qui affligent la peinture appliquée sur le terrain sur les réservoirs soudés.

·Élargissement et relocalisation:La construction de panneaux permet aux propriétaires d'augmenter la capacité en ajoutant des anneaux, ou de déplacer l'ensemble du réservoir. impossible pour le béton moulé ou les monolithes soudés.

·Économie du cycle de vie:Avec une durée de vie de conception de 30 à 50 ans et sans cycles de recouvrement, le coût total de possession est inférieur au béton (réparation constante) et à l'acier soudé revêtu (recouvrement tous les 5 à 10 ans).

3Comment choisir le bon matériau et la bonne taille de panneau

La sélection du matériau suit le liquide stocké; la dimensionnement suit la demande du procédé.

·L'eau potable:spécifier les panneaux GFS certifiés NSF/ANSI 61 et WRAS, conçus selon AWWA D103-09, avec accès au toit et ventilation selon les pratiques standard.

·Les eaux usées et les bouesLes panneaux FBE ou GFS traitent du sulfure d'hydrogène et du pH variable; l'ISO 28765 régit la qualité de l'émail pour ces tâches.

·Liquides chimiques de haute pureté:Les panneaux en acier inoxydable 304/316/316L offrent une surface inerte et polissable pour les processus alimentaires, des boissons et pharmaceutiques (options compatibles avec le LFGB disponibles).

·Plage de capacité:la géométrie des panneaux modulaires couvre de 20 m3 à plus de 20 000 m3; les conceptions vérifiées par la FEA permettent de supporter les charges de vent, sismiques et de neige pour l'emplacement du projet.

Assurance technique

Chaque réservoir de stockage de panneaux d'émail central est équipé de calculs structurels basés sur la FEA, de certificats de revêtement, de procédures de boulonnage à couple contrôlé,les options de supervision de l'installation dans le cadre des systèmes de gestion ISO 9001 et ISO 45001, conforme aux exigences de l'AWWA D103-09, de l'ISO 28765, du NSF/ANSI 61, de l'EN 1090 et du NFPA.

Questions fréquemment posées

Qu'est-ce qu'un réservoir de stockage?

Un réservoir de stockage de panneaux est un réservoir modulaire construit à partir de panneaux d'acier revêtus d'usine boulonné ensemble sur place avec des coutures jointes.et peut être élargi anneau par anneau ou déplacé, avec des capacités allant de 20 m3 à plus de 20 000 m3.

Combien de temps faut-il pour installer un réservoir?

La plupart des réservoirs de panneaux sont construits en une à trois semaines selon la capacité ¥ un réservoir GFS de 1 000 m3 est généralement assemblé en quelques jours avec un petit équipage.ou un revêtement de champ est requis.

Quel matériau choisir?

Choisir GFS pour l'eau potable et les produits corrosifs (certifié NSF/ANSI 61), FBE pour les eaux usées et le service chimique, 304/316/316L inoxydable pour les applications de haute pureté,et acier galvanisé pour un stockage économique de l'eau et du stockage à secLes ingénieurs de l'émail confirment la sélection par rapport à votre chimie liquide.

Les réservoirs de stockage des panneaux peuvent-ils être personnalisés?

Oui, tailleurs d'émail de centre diamètre, hauteur, type de toit (cône, dôme géodésique, membrane) et accessoires ∼ fossés, brides, échelles, plates-formes, mélangeurs ∼ pour chaque projet,avec vérification FEA pour les charges éoliennes et sismiques locales.

·
