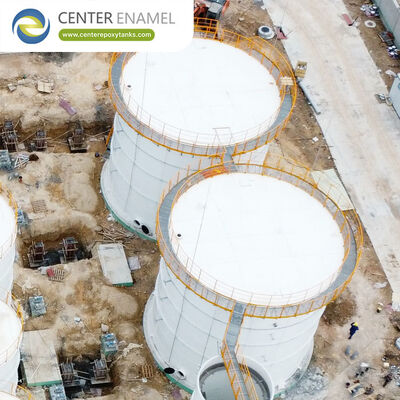

Silos à sable FBE : ingénierie de stockage modulaire à haute usure pour le sable de fracturation, de fonderie et industriel (2026)

Dans les secteurs de la construction, de la fabrication du verre, de la fonderie et des services pétroliers, le stockage du sable industriel en vrac présente de graves défis physiques et mécaniques. Sable industriel – allant du sable pour béton structurel au sable hautement spécialiséagents de soutènement pour fracturation hydraulique (sable de fracturation)etfarine de silice- est exceptionnellement dense, lourd et très abrasif.

Pendant les cycles de remplissage pneumatique à grande vitesse et de déchargement par gravité, les grains de sable agissent comme des micro-coupeurs abrasifs continus contre les parois intérieures d'une cuve de confinement. De plus, le sable est très hygroscopique ; toute pénétration d'humidité ou condensation dans un silo entraîne une prise en masse du matériau, un « pontage » et de graves blocages structurels.

À partir de 2026,Silos en acier boulonnés Fusion Bonded Epoxy (FBE)—souvent conçus à l'aide de cadres structurels en panneaux laminés et coniques (RTP)—se sont imposés comme la norme mondiale en matière d'approvisionnement pour le stockage de sable industriel. En combinant la haute résistance à la traction de l'acier au carbone fabriqué en usine avec une coque polymère avancée à réticulation moléculaire, les silos FBE offrent une résistance à l'abrasion exceptionnelle et une fiabilité structurelle en matière de sécurité des personnes.

1. Qu'est-ce qu'un silo à sable FBE ?

Un silo à sable FBE est une structure modulaire de confinement de vrac sec construite à partir de panneaux en acier au carbone de première qualité recouverts en usine d'une résine époxy thermodurcissable haute performance.

Contrairement aux peintures liquides traditionnelles appliquées sur le terrain qui sont très vulnérables aux rayures, aux trous d'épingle et à l'épaisseur inégale lors de la construction sur le terrain, leÉpoxy lié par fusionle processus est exécuté sous des contrôles de qualité stricts en usine. Les plaques d'acier au carbone sont sablées jusqu'à obtenir une finition presque blanche (Sa 2.5 / SSPC-SP10), préchauffé à des températures comprises entre180°C et 230°C, et pulvérisé électrostatiquement avec de la poudre de polymère sèche. La poudre fond, s'écoule et se réticule chimiquement à l'intérieur d'un four de durcissement automatisé pour former une barrière protectrice indissociable liée en permanence au substrat en acier. Cela crée une doublure intérieure haute densité, lisse comme du verre, conçue pour résister aux frottements continus, aux impacts et au poids du matériau.

2. Performance technique : vaincre la friction et la pénétration de l'humidité

Les structures de stockage de sable sont confrontées à des paramètres mécaniques difficiles qui diffèrent radicalement de ceux du stockage liquide. La technologie FBE gère ces forces agressives du vrac sec grâce à plusieurs paramètres de conception critiques :

Résistance à l'abrasion et dureté supérieures

Pendant les cycles de chargement pneumatique ou de déchargement des camions, les particules de sable heurtent et glissent contre les parois du silo sous une immense pression. Les systèmes de peinture époxy liquide ou polyuréthane standard se rayent, se décollent et se décollent facilement, exposant l'acier brut à l'oxydation atmosphérique et à une usure structurelle accélérée. FBE présente une structure moléculaire robuste et hautement résistante aux rayures, conçue spécifiquement pour le frottement des produits secs. Pour les zones à usure extrêmement élevée, telles que la trémie de déchargement inférieure ou les plaques déflectrices d'admission, le FBE fonctionne de manière transparente avec des revêtements d'usure localisés ou des plaques d'abrasion sacrificielles.

Flexibilité et résilience aux chocs sur les revêtements en verre

Bien que les revêtements en verre vitreux (Glass-Fused-to-Steel) offrent une dureté de surface exceptionnelle, ils sont intrinsèquement fragiles. Ils peuvent s'écailler, s'écailler ou se microfracturer lorsqu'ils sont soumis à des impacts mécaniques importants, tels que des vibrations structurelles causées par des vibrateurs de conteneurs robustes, des déplacements de charge dynamiques ou des chocs de charge sismiques. Le FBE est un polymère thermodurci flexible qui fléchit dynamiquement le long du panneau en acier, offrant une résistance supérieure aux éclats et aux éclats sous des chocs physiques intenses.

Enveloppement avancé des bords et protection des joints

Étant donné que les silos à sable boulonnés subissent des cycles dynamiques continus d’expansion et de contraction pendant le remplissage et l’étirage, l’intégrité des joints structurels est primordiale. FBE utilise une méthode d'application électrostatique « poudre sur poudre » qui s'enroule complètement autour des bords tranchants des panneaux et à l'intérieur des trous de boulons. Cela élimine les principaux sites où la corrosion caverneuse ou la rouille structurelle s'initie généralement sous le poids du matériau emballé.

Promotion du débit massique pour éviter les pontages

Le sable industriel fin et l'humidité peuvent provoquer un « pont » ou un « trou de rat » dans le cône de la trémie, perturbant ainsi le flux de déchargement automatisé. La surface intérieure brillante et ultra lisse d'un réservoir FBE réduit le coefficient de frottement des parois. Cette finition lisse agit comme un promoteur naturel du débit, décourageant les blocages d'agrégats le long des parois du silo et garantissant un modèle de décharge de débit massique prévisible et continu.

3. Matrice de comparaison : FBE, béton armé et verre fondu sur acier (GFS)

4. Normes de conception technique et conformité du vrac sec

Pour satisfaire aux critères stricts de génie civil, aux réglementations de sécurité industrielle et passer des examens d'appel d'offres industriels rigoureux, les silos à sable FBE haut de gamme, tels que ceux fabriqués par des leaders mondiaux commeÉmail central (technologie Shijiazhuang Zhengzhong)—se conformer aux codes internationaux suivants :

1.AWWA D103-19 (article 12.6) :La norme de référence mondiale pour les structures de stockage en acier au carbone boulonnées et revêtues en usine, vérifiant les calculs par rapport aux profils de contrainte circonférentielle, de compression et de pression dynamique du vrac sec.

2.ISO 28765:2016 :Régissant l'épaisseur du revêtement haute performance, les tests de qualité et les paramètres de zéro discontinuité pour les confinements boulonnés industriels.

3.ASCE 7-22 / Eurocode 3 (Partie 4-1) :Critères de conception structurelle spécifiques pour les silos, garantissant que les panneaux modulaires calculent avec précision les charges asymétriques à haute densité, les pressions de vide internes lors d'une décharge rapide et les charges de vent externes jusqu'à250km/h.

4.Contrôle qualité en usine ISO 9001 :S'assurer que chaque panneau subit une électronique haute tensionTest de vacancespour vérifier une barrière 100 % sans piqûres avant l'emballage à plat.

5. Applications stratégiques dans les secteurs du sable industriel

Les structures de vrac sec FBE servent de nœuds de stockage critiques dans plusieurs chaînes d’approvisionnement en granulats et en fabrication :

●Fracturation hydraulique des champs pétrolifères :Servir de centres de stockage d'agents de soutènement de grande capacité dans les terminaux de transbordement de sable de fracturation et les sites de distribution régionaux.

●Fabrication de verre et de céramique :Stockage du sable de silice de haute pureté ($text{SiO}_2$) et de la farine de silice. La conception hermétique empêche l’humidité ambiante de contaminer le flux de matières premières.

●Systèmes de noyau de sable de fonderie :Gérer le stockage en vrac de sables de fonderie spécialisés utilisés dans les lignes de production de moules de coulée.

●Centrales à mortier sec et à béton préfabriqué :Stockage des sables calibrés en amont des machines automatisées de pesage, de dosage et d’emballage.

Maximiser le retour sur investissement des infrastructures de vrac sec

Pour les ingénieurs civils, les exploitants d'usines et les entrepreneurs EPC en infrastructures industrielles qui cherchent à optimiserRetour sur investissement (ROI), leSilo à sable en acier boulonné FBEest le choix d'actif définitif pour 2026. En utilisant une méthode d'assemblage modulaire descendante avec des systèmes de vérin hydraulique synchronisés, ces silos sont entièrement érigés à partir du niveau du sol. Cela élimine le besoin d'échafaudages à haute altitude, de location de grues ou de soudeurs certifiés sur le terrain, réduisant ainsi les délais d'installation jusqu'à60%. En éliminant les lourdes fondations et les longues responsabilités de durcissement du béton, et en offrant une alternative flexible et résistante aux fractures aux revêtements en verre, la technologie FBE garantit une gestion sûre, continue et nécessitant peu d'entretien du sable sec en vrac pour une durée de vie opérationnelle dépassant30 ans.

Concevez-vous actuellement une usine de traitement de sable industriel, planifiez un terminal de transbordement d'agent de soutènement ou mettez à niveau un système de fabrication de verre par lots, et souhaitez-vous une proposition technique détaillée comprenant des calculs de charge utile structurelle, des configurations de dimensionnement et des dessins techniques pour votre volume de granulats ?
