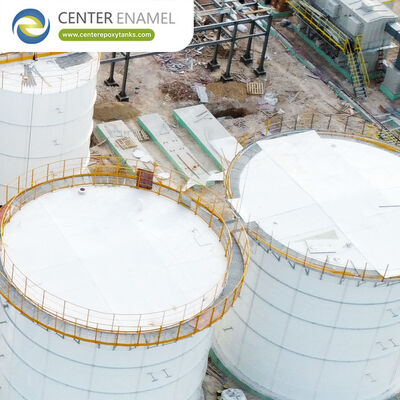

Réservoirs de stockage de minéraux FBE : la norme d'ingénierie 2026 pour les silos de vrac sec et de granulats à forte usure

Dans les secteurs des mines, de la métallurgie et des services publics d’électricité, le stockage de minéraux secs en vrac, d’agrégats et de minerais bruts présente d’importants défis structurels. Des matériaux tels queciment, cendres volantes, bauxite, minerai de fer, gypse et carbonate de calciumsont très denses, lourds et extrêmement abrasifs lors des cycles de remplissage pneumatique à grande vitesse et de chargement par gravité. De plus, de nombreux minéraux sont hygroscopiques (sensibles à l’humidité), ce qui signifie que toute défaillance de l’étanchéité environnementale entraînera une prise rapide du matériau, une détérioration du produit et de graves blocages structurels.

À partir de 2026,Silos en acier boulonnés Fusion Bonded Epoxy (FBE)—souvent conçus à l'aide de cadres structurels en panneaux roulés et coniques (RTP)—se sont imposés comme la norme mondiale de conception pour le stockage de minéraux en vrac. En combinant la haute résistance à la traction et la flexibilité structurelle de l'acier au carbone avec une coque en polymère avancée réticulée en usine, les réservoirs FBE offrent une résistance à l'abrasion et une fiabilité structurelle inégalées.

1. Qu'est-ce qu'un réservoir de stockage de minéraux FBE ?

Un réservoir minéral (ou silo) FBE est une structure de confinement modulaire boulonnée construite à partir de panneaux en acier au carbone de première qualité recouverts en usine d'une résine époxy thermodurcissable haute performance.

Contrairement aux peintures liquides traditionnelles appliquées sur place qui sont sujettes aux rayures et à une épaisseur inégale, leÉpoxy lié par fusionle processus est exécuté sous un contrôle de qualité strict en usine. Les plaques d'acier au carbone sont sablées jusqu'à obtenir une finition presque blanche (Sa 2.5 / SSPC-SP10), préchauffé à des températures comprises entre180°C et 230°C, et pulvérisé électrostatiquement avec de la poudre de polymère sèche. La poudre fond, s'écoule et se réticule chimiquement à l'intérieur d'un four de durcissement automatisé pour créer une barrière résistante et de haute densité, liée en permanence au substrat en acier. Cela crée une doublure intérieure très résistante conçue pour résister aux frottements continus, aux impacts et au poids du matériau.

2. Performance technique : vaincre les impacts et l’usure abrasive

Les silos minéraux sont confrontés à des paramètres mécaniques rigoureux qui diffèrent radicalement de ceux du stockage d’eau liquide. La technologie FBE gère ces forces agressives du vrac sec grâce à plusieurs paramètres de conception critiques :

Résistance à l'abrasion et dureté supérieures

Lors des cycles de remplissage pneumatique ou de déchargement des camions, les particules minérales impactent les parois du silo à grande vitesse. Les systèmes de peinture époxy liquide ou polyuréthane standard se rayent, se décollent et se décollent facilement, exposant l'acier brut à l'oxydation atmosphérique. FBE présente une structure moléculaire robuste et hautement résistante aux rayures, conçue spécifiquement pour le frottement des produits secs. Pour les zones à usure extrêmement élevée, telles que la trémie inférieure ou les plaques déflectrices d'admission, le FBE fonctionne de manière transparente avec des revêtements d'usure localisés ou des plaques d'abrasion sacrificielles.

Flexibilité et résilience aux chocs sur les revêtements en verre

Bien que les revêtements en verre vitreux (verre fondu sur acier) offrent une dureté exceptionnelle, ils sont intrinsèquement fragiles et peuvent s'écailler, s'écailler ou se microfracturer lorsqu'ils sont soumis à de lourds impacts mécaniques, tels que de gros morceaux de minerai heurtant un mur, des vibrations structurelles causées par des activateurs de bacs robustes ou des changements de charge sismiques. Le FBE est un polymère thermodurci flexible qui fléchit dynamiquement le long du panneau en acier, offrant une résistance supérieure aux éclats et aux éclats sous des chocs physiques intenses.

Protection avancée des bords et des trous de boulons.

Étant donné que les silos à minéraux boulonnés subissent des cycles d’expansion et de contraction dynamiques continus, l’intégrité des joints structurels est primordiale. FBE utilise une méthode d'application électrostatique « poudre sur poudre » qui s'enroule complètement autour des bords tranchants des panneaux et à l'intérieur des trous de boulons. Cela élimine les principaux sites où la corrosion caverneuse ou la rouille structurelle s'initie généralement sous le poids du matériau emballé.

Promotion du débit massique et anti-adhérence

Les poudres minérales fines (comme les cendres volantes ou la chaux hydratée) sont très sujettes au « pontage » ou à la « formation de rats » à l'intérieur d'un cône de trémie. La surface intérieure brillante et ultra lisse d'un réservoir FBE réduit le coefficient de frottement des parois. Cette finition lisse agit comme un promoteur naturel de débit, décourageant l’accumulation de poudre le long des parois du silo et garantissant un modèle de déchargement prévisible du débit massique.

3. Matrice de comparaison : FBE vs béton armé

4. Normes de conception technique et conformité du vrac sec

Pour satisfaire aux critères miniers mondiaux stricts et passer les critères d'appel d'offres EPC rigoureux (tels que ceux gérés par les sociétés minières internationales et les producteurs d'électricité), les réservoirs minéraux FBE haut de gamme, tels que ceux fabriqués par des leaders mondiaux commeÉmail central (technologie Shijiazhuang Zhengzhong)et partenaires certifiés par l'industrie : respectez les codes internationaux suivants :

1. AWWA D103-19 (article 12.6) :La norme de référence mondiale pour les structures de stockage boulonnées en acier au carbone revêtues en usine, vérifiant les calculs par rapport aux contraintes circonférentielles, aux profils de pression dynamiques des vracs secs et aux charges sismiques.

2. ISO 28765:2016 :Régissant l'épaisseur du revêtement haute performance, les tests de qualité et les paramètres de zéro discontinuité pour les confinements boulonnés industriels.

3. ASCE 7-22 / Eurocode 3 (Partie 4-1) :Critères de conception structurelle spécifiques pour les silos, garantissant que les panneaux modulaires calculent avec précision les charges asymétriques à haute densité, les pressions de vide internes lors d'une décharge rapide et les charges de vent externes jusqu'à250km/h.

4. Contrôle qualité en usine ISO 9001 :S'assurer que chaque panneau subit une électronique haute tensionTest de vacances (généralement $geq 1100text{V}$)pour vérifier une barrière 100 % sans piqûres avant l'emballage à plat.

5. Applications stratégiques tout au long de la chaîne d'approvisionnement en minéraux

Les structures de vrac sec FBE servent de nœuds de stockage critiques dans plusieurs secteurs industriels :

• Extraction minière et traitement du minerai :Stockage de concentrés minéraux traités, de réserves de résidus de minerai concassés, de barytine, de bentonite et d'argile kaolinique avant le transport ou le raffinage.

• Terminaux à ciment et usines de mélange prêt à l'emploi :Servir de silos de stockage de ciment en vrac de grande capacité. Les panneaux modulaires boulonnés permettent à ces silos d'être facilement conteneurisés, expédiés dans le monde entier et construits rapidement dans des zones de développement éloignées.

• Boucles de désulfuration des gaz de combustion (FGD) :Détenir des stocks de calcaire en vrac ou de calcaire en poudre utilisés dans les épurateurs environnementaux des services publics d'électricité alimentés au charbon.

• Équilibrage des cendres volantes et des cendres résiduelles :Gérer la capture et la conservation à sec des sous-produits de cendres provenant des chaudières des centrales électriques avant leur réutilisation commerciale dans la fabrication du béton.

Maximiser le retour sur investissement des infrastructures de vrac sec

Pour les ingénieurs miniers, les opérateurs de cimenteries et les entrepreneurs EPC en infrastructures industrielles qui cherchent à optimiserRetour sur investissement (ROI), leSilo à minéraux en acier boulonné FBEest le choix d'actif définitif pour 2026. En utilisant une méthode d'assemblage modulaire descendante avec des systèmes de vérin hydraulique synchronisés, ces silos sont entièrement érigés à partir du niveau du sol. Cela élimine le besoin d'échafaudages à haute altitude, de location de grues ou de soudeurs certifiés sur le terrain, réduisant ainsi les délais d'installation jusqu'à60%. En éliminant les fondations lourdes et les longues responsabilités de durcissement du béton, et en offrant une alternative flexible et résistante aux fractures aux revêtements en verre, la technologie FBE garantit une gestion sûre, continue et nécessitant peu d'entretien des minéraux en vrac secs pour une durée de vie opérationnelle dépassant30 ans.

Êtes-vous actuellement en train de concevoir une installation de stockage minier, de planifier l'agrandissement d'un terminal de ciment ou de mettre à niveau un système de dosage de produits chimiques FGD, et souhaitez-vous une proposition technique détaillée comprenant des calculs de charge utile structurelle, des données d'essais de cisaillement et des dessins techniques pour votre volume de minéraux ?
