Séparateurs de haute qualité d'ingénierie: navigation selon les exigences du code ASME

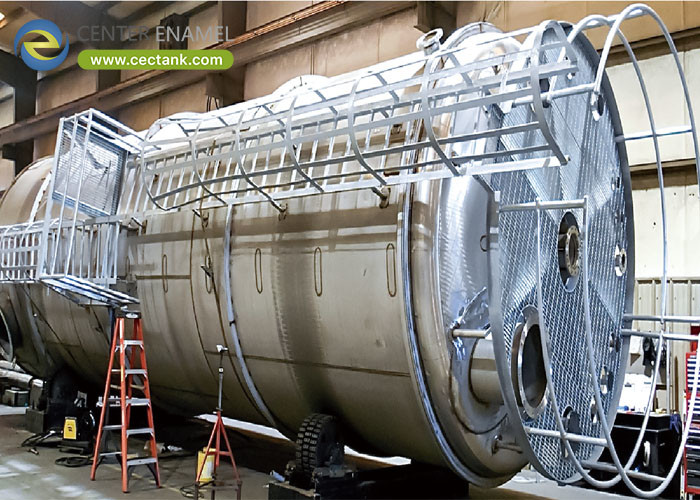

Ingénierie des séparateurs standard: navigation sur les exigences du code ASME

Dans le monde complexe de l'ingénierie des processus, en particulier dans les industries du pétrole et du gaz, de la pétrochimie et du traitement de l'eau, la séparation efficace et sûre de diverses phases - liquide du gaz, liquide du liquide ou solides des liquides - est une exigence fondamentale. Les chevaux de bataille de ces processus de séparation sont des récipients sous pression appelés séparateurs. Ces équipements critiques doivent être conçus, fabriqués et testés selon les normes les plus élevées pour assurer la fiabilité opérationnelle, prévenir les défaillances catastrophiques et protéger le personnel et l'environnement. À l'avant-garde de ces normes se trouve le code de la chaudière et de la pression (BPVC) ASME, une référence globalement reconnue pour la conception, la construction, l'inspection et les tests de récipients sous pression. Pour les fabricants comme Shijiazhuang Zhengzhong Technology Co., Ltd (ENAMEL CENTRE), l'adhésion aux exigences du code ASME n'est pas simplement une obligation réglementaire mais un principe de base qui sous-tend la qualité, la sécurité et la longévité de leurs séparateurs à haut stand.

Nous explorerons les sections clés pertinentes pour la conception et la fabrication du séparateur, l'importance de la sélection des matériaux, les subtilités du soudage et de l'examen non destructif, et le rôle crucial des tests et certification de pression. La compréhension de ces éléments fournit des informations précieuses sur la rigueur d'ingénierie qui consiste à produire des séparateurs qui répondent aux besoins exigeants de diverses industries tout en adhérant aux normes de sécurité et de qualité les plus élevées.

La pierre angulaire: comprendre le code de la chaudière ASME et le code des navires de pression

L'ASME BPVC est un ensemble complet de règles et de directives régissant la conception, la fabrication, l'inspection, les tests et la certification des chaudières et des navires de pression. Il est développé et entretenu par l'American Society of Mechanical Engineers (ASME) et est adopté comme droit dans de nombreuses juridictions dans le monde. Le code est organisé en plusieurs sections, chacun traitant des aspects spécifiques de l'ingénierie des navires de pression. Pour la conception et la fabrication du séparateur, les sections les plus pertinentes comprennent:

Section VIII, Division 1: Règles de construction de navires sous pression: Il s'agit de la section principale régissant la conception, la fabrication, l'inspection, les tests et la certification des navires de pression fonctionnant à des pressions internes ou externes dépassant 15 psig. Il fournit des exigences détaillées pour divers aspects, notamment les calculs de conception, la sélection des matériaux, les procédures de soudage, l'examen non destructif (NDE) et les tests de pression.

Section II: Matériaux: Cette section spécifie les matériaux acceptables à utiliser dans la construction des navires sous pression, décrivant leurs propriétés chimiques et physiques, les valeurs de contrainte admissibles et les exigences de test. L'adhésion à la section II garantit que les matériaux utilisés dans la fabrication du séparateur possèdent la résistance et la résistance à la corrosion nécessaires pour leur service prévu.

Section V: Examen non destructif: Cette section détaille les exigences pour diverses méthodes NDE utilisées pour vérifier la qualité des soudures et des matériaux, y compris l'examen visuel (TV), l'examen radiographique (RT), l'examen par ultrasons (UT), l'examen des particules magnétiques (MT) et l'examen pénétrant liquide (PT). Une application appropriée de ces méthodes est cruciale pour détecter les discontinuités et assurer l'intégrité structurelle du séparateur.

Section IX: Qualifications de soudage et de brasage: Cette section établit les règles pour la qualification des procédures de soudage et de brasage, les soudeurs et les brasses. L'adhésion à la section IX garantit que tout le soudage effectué pendant la fabrication du séparateur est effectué par du personnel qualifié en utilisant des procédures approuvées, entraînant des soudures solides et fiables.

La navigation sur ces sections nécessite une compréhension approfondie des exigences du code et de leur application pratique dans la conception et la fabrication du séparateur. Les ingénieurs de Center Enamel possèdent cette expertise, garantissant que chaque séparateur manufacturé répond ou dépasse les normes strictes énoncées par l'ASME.

Intégrité du design: la base d'un séparateur de haut niveau

La phase de conception est le fondement sur lequel un séparateur sûr et efficace est construit. ASME Section VIII, Division 1 fournit un cadre complet pour la conception des navires sous pression, englobant plusieurs considérations critiques:

Pression et température de conception: ce sont la pression et la température maximales que le séparateur devrait ressentir pendant le fonctionnement normal. Une détermination précise de ces paramètres est cruciale pour sélectionner les matériaux appropriés et calculer les épaisseurs de paroi requises.

Analyse des contraintes: le code ASME oblige une analyse rigoureuse des contraintes pour garantir que le séparateur peut résister à la pression de conception et à d'autres charges appliquées sans dépasser les limites de contrainte admissibles pour les matériaux choisis. Cela implique de calculer les contraintes dues à la pression interne, à la pression externe (le cas échéant), au poids mort, aux charges sismiques et à d'autres forces opérationnelles. L'analyse par éléments finis (FEA) est souvent utilisé pour des géométries complexes afin de prédire avec précision la distribution des stress.

Calcul de l'épaisseur de la paroi: En fonction de la pression de conception, de la contrainte admissible au matériau et de la géométrie des vaisseaux, le code ASME fournit des formules pour calculer l'épaisseur de paroi minimale requise pour la coque, les têtes et d'autres composants contenant de la pression. Ces calculs intègrent des facteurs de sécurité pour assurer une intégrité structurelle adéquate.

Bulle et conception d'ouverture: les séparateurs nécessitent invariablement des buses et des ouvertures pour l'entrée, la prise, l'instrumentation et l'accès. Le code ASME fournit des règles spécifiques pour renforcer ces ouvertures pour compenser le matériau supprimé et s'assurer que l'intégrité structurelle du navire est maintenue. Les règles de remplacement de la zone et les coussinets de renforcement sont des méthodes courantes utilisées.

Conception du support: La conception de supports (jupes, selles ou jambes) doit s'assurer que le séparateur est suffisamment pris en charge dans toutes les conditions de fonctionnement et de test, en considérant les charges statiques, les charges dynamiques (comme le vent et la sismique) et l'expansion thermique. Le code ASME fournit des lignes directrices pour la conception du support afin d'éviter les contraintes excessives sur la coque du navire.

Conception des composants internes: Bien qu'il ne soit pas strictement régi par le code des vaisseaux sous pression, la conception de composants internes comme les chicanes, les déversoirs, les éliminateurs de brume et les coalescents est crucial pour les performances du séparateur. Ces composants doivent être conçus pour résister aux conditions de processus et aux débits sans provoquer une contrainte excessive sur la coque du vaisseau ou entraver l'efficacité de séparation. L'expertise de Center Enamel s'étend à la conception et à l'intégration de ces internes critiques.

L'adhésion à ces principes de conception, guidés par le BPVC ASME, garantit que les séparateurs de l'émail central sont non seulement structurellement solides mais également optimisés pour les tâches de séparation spécifiques qu'ils sont destinées à effectuer.

Sélection des matériaux: assurer la compatibilité et la résistance

La sélection de matériaux appropriés est primordiale pour la sécurité et la longévité d'un séparateur. La section II de l'ASME fournit une liste complète de matériaux acceptables, chacun avec des propriétés chimiques et physiques spécifiées, y compris la résistance à la traction, la limite d'élasticité et les valeurs de contrainte admissibles à différentes températures. Les considérations clés de la sélection des matériaux comprennent:

Conditions de service: La température, la pression et la composition chimique des fluides traités dictent les propriétés du matériau requises. La résistance à la corrosion, à l'érosion et à la fracture est cruciale.

Exigences de résistance: Le matériau doit posséder suffisamment de traction et de limite d'élasticité pour résister à la pression de conception et à d'autres charges appliquées dans les limites de contrainte autorisées spécifiées par le code ASME.

Soudabilité: Le matériau choisi doit être facilement soudable en utilisant des procédures approuvées sans compromettre ses propriétés mécaniques ou sa résistance à la corrosion.

Coût et disponibilité: Bien que la sécurité et les performances soient primordiales, la rentabilité et la disponibilité des matériaux sont également des considérations pratiques.

Les matériaux courants utilisés dans la fabrication du séparateur comprennent divers grades d'acier au carbone, d'acier inoxydable et d'aciers en alliage, chacun offrant différentes combinaisons de résistance, de résistance à la corrosion et de coût. Le processus de sélection des matériaux de l'émail central implique une évaluation approfondie des conditions de service et des exigences de conception pour garantir que le matériau optimal est choisi pour chaque séparateur, se conformant pleinement à la section II de l'ASME.

L'art et la science du soudage et des examens non destructeurs

Le soudage est la principale méthode pour rejoindre les différentes composantes d'un séparateur. L'intégrité de ces soudures est essentielle à l'intégrité structurelle globale et à la sécurité du récipient sous pression. La section IX de l'ASME établit des exigences strictes pour les procédures de soudage et les qualifications de soudeur. Les aspects clés comprennent:

Spécifications de la procédure de soudage (WPS): Un WPS est un document détaillé décrivant les paramètres de soudage spécifiques (par exemple, le processus de soudage, le métal de remplissage, la technique de soudage, la tension, l'ampérage) à utiliser pour un matériau particulier et une conception articulaire. Les WPS doivent être qualifiés par le biais des enregistrements de qualification de procédure (PQR) pour démontrer qu'ils peuvent produire systématiquement des soudures avec les propriétés mécaniques requises.

Qualification des soudeurs: les soudeurs doivent être qualifiés par tests pour démontrer leur capacité à produire des soudures sonores selon des WPS qualifiés. Ces qualifications sont spécifiques au processus de soudage, au type de matériau et à la position de soudage.

Pour garantir la qualité des soudures, un examen non destructif (NDE) est employé. La section ASME V décrit les exigences pour diverses méthodes NDE, notamment:

Examen visuel (VT): une méthode de base mais essentielle pour détecter les discontinuités de surface.

Examen radiographique (RT): utilise des rayons X ou des rayons gamma pour inspecter la solidité interne des soudures.

Examen à ultrasons (UT): utilise des ondes sonores haute fréquence pour détecter les discontinuités surface et souterraine.

Examen des particules magnétiques (MT): Utilisé pour détecter les discontinuités de surface et légèrement souterraines dans les matériaux ferromagnétiques.

Examen du pénétrant liquide (PT): Utilisé pour détecter les discontinuités de rupture de surface dans les matériaux non poreux.

L'étendue et le type de NDE requis sont spécifiés par la section VIII de l'ASME, la division 1 en fonction des conditions de conception, de l'épaisseur du matériau et des exigences de service. Center Enamel emploie des soudeurs qualifiés et du personnel certifié NDE, adhérant strictement aux sections ASME IX et V, afin d'assurer les soudures de la plus haute qualité dans leurs séparateurs.

Test de pression et certification: la vérification finale

Avant qu'un séparateur ne quitte l'atelier de fabrication, il subit des tests de pression rigoureux pour vérifier son intégrité structurelle et son étanchéité. La section ASME VIII, Division 1 détaille les exigences pour les tests hydrostatiques (à l'aide de l'eau) ou les tests pneumatiques (en utilisant de l'air ou un autre gaz). La pression de test est généralement 1,3 fois la pression de conception pour les tests hydrostatiques. La réussite du test de pression, sans aucun signe de fuite ou de déformation permanente, est une étape cruciale du processus de certification.

Une fois la réussite de toutes les exigences de conception, de fabrication, d'inspection et de test, le séparateur est estampillé avec le stamp ASME U (pour les navires de pression non couvercles) et le rapport de données d'un fabricant (formulaire U-1) est préparé. Ce rapport documente tous les aspects de la conception, des matériaux, de la fabrication, de l'inspection et des tests du navire, et est signé par le fabricant et l'inspecteur autorisé (un inspecteur tiers indépendant accrédité par ASME). Le stamp ASME U et le formulaire U-1 témoignent du fait que le séparateur a été conçu, fabriqué et testé conformément aux exigences strictes de l'ASME BPVC.

ENAMEL CENTRE: Excellence d'ingénierie grâce à la conformité ASME

Pour Shijiazhuang Zhengzhong Technology Co., Ltd (émail central), l'adhésion aux exigences du code ASME est ancrée dans leurs processus d'ingénierie et de fabrication. Leur engagement envers la qualité et la sécurité est évident dans chaque séparateur qu'ils produisent. En employant des ingénieurs expérimentés avec une compréhension approfondie de l'ASME BPVC, en utilisant des matériaux de haute qualité conformes à la section II, en utilisant des soudeurs qualifiés et un personnel certifié NDE adhérant aux sections IX et V, et en effectuant des tests de pression et une certification rigoureux, l'émail central garantit que leurs séparateurs répondent aux normes de l'industrie les plus élevées.

Ce dévouement à la conformité ASME se traduit par de nombreux avantages pour les clients de Center Emel:

Sécurité améliorée: les séparateurs certifiés ASME sont conçus et construits pour résister aux pressions et températures opérationnelles en toute sécurité, minimisant le risque de défaillance et de protection du personnel et de l'environnement.

Fiabilité opérationnelle: l'adhésion aux normes de fabrication et d'inspection strictes garantit l'intégrité structurelle et l'étanchéité des fuites des séparateurs, conduisant à un fonctionnement fiable et efficace.

Conformité réglementaire: la certification ASME est largement reconnue et souvent mandatée par les autorités réglementaires du monde entier, garantissant que les séparateurs de l'émail du centre répondent aux exigences légales nécessaires.

L'augmentation de la durée de vie des actifs: l'utilisation de matériaux de qualité et l'adhésion aux pratiques de conception et de fabrication robustes contribuent à la longévité des séparateurs, offrant un retour sur investissement à long terme.

Acceptation mondiale: L'ASME U-Stamp est une marque de qualité mondialement reconnue, facilitant l'acceptation et le fonctionnement des séparateurs de Center Enamel sur divers marchés internationaux.

Les séparateurs d'ingénierie de haut niveau sont un processus à multiples facettes qui nécessite une attention méticuleuse aux détails et une compréhension approfondie des codes et normes complexes. Naviguer dans le code de la chaudière et de la pression ASME n'est pas seulement un exercice technique, mais un engagement en matière de sécurité, de qualité et d'excellence opérationnelle. Shijiazhuang Zhengzhong Technology Co., Ltd (Center Enamel), l'adhésion inébranlable aux exigences de l'ASME souligne leur dévouement à fournir à leurs clients des séparateurs qui sont non seulement efficaces et fiables, mais également conçus aux normes de sécurité les plus élevées, assurant la tranquillité d'esprit et à long terme des applications industrielles exigeantes.
